2-25
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 2 Установка коммутатора
Установка модулей SFP и SFP+

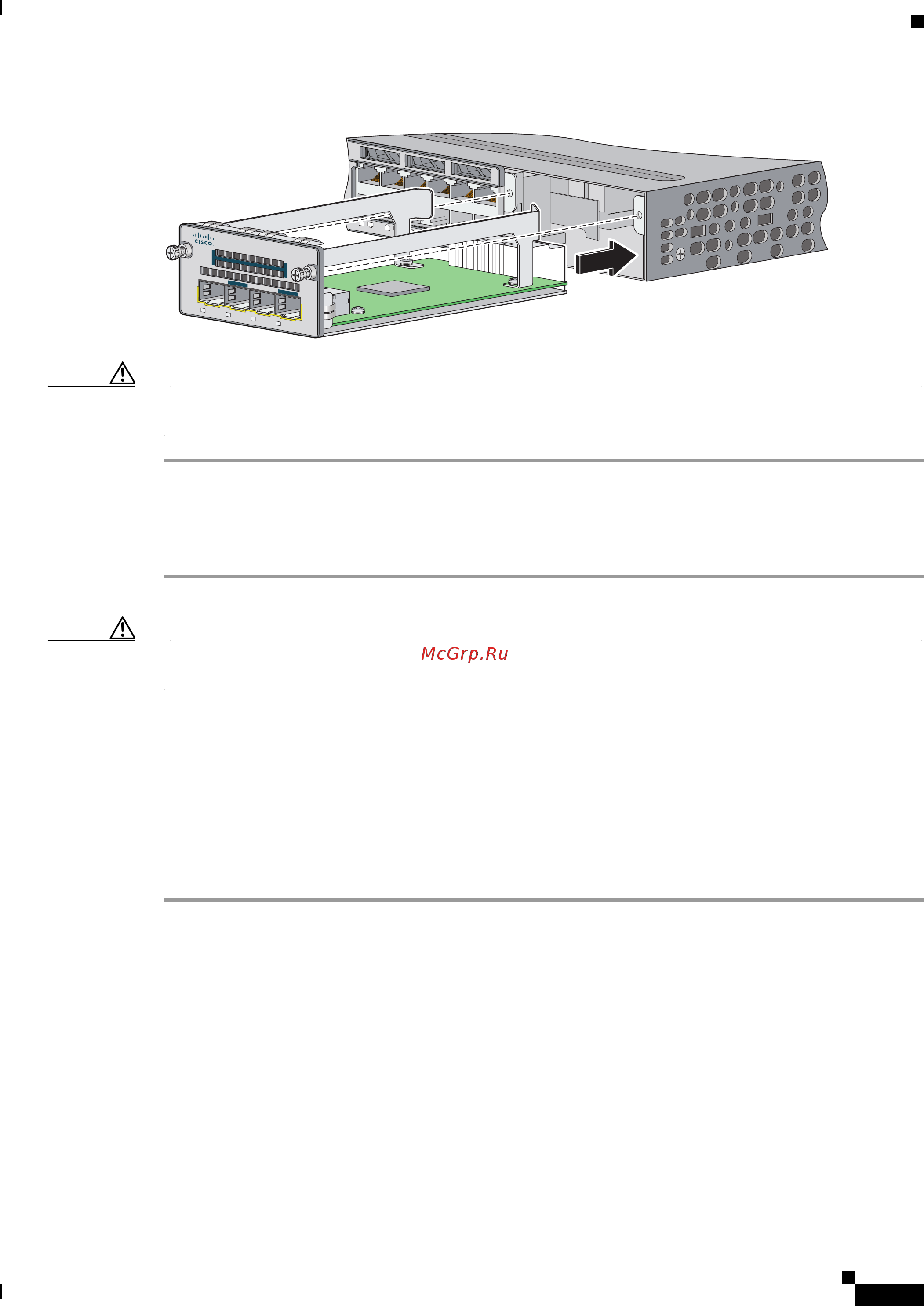

Рисунок 2-22 Установка сетевого модуля в коммутатор
Внимание! Не устанавливайте модуль преобразователя, не отключив SFP-модули и не отсоединив кабели.
Всегда отключайте все кабели и модули перед установкой модуля преобразователя в разъем.
Извлечение сетевого модуля
Шаг 1 Закрепите антистатический браслет на руке и на открытой металлической поверхности.
Внимание! Не извлекайте сетевой модуль, не отключив SFP-модули и не отсоединив кабели. Всегда
отключайте все кабели и модули перед извлечением сетевого модуля из слота.
Шаг 2 Отсоедините кабели от SFP-модуля.
Шаг 3 Извлеките SFP-модули из сетевого модуля.
Шаг 4 Ослабьте невыпадающие винты, которые фиксируют сетевой модуль на месте.
Шаг 5 Аккуратно нажмите на язычок с правой стороны сетевого модуля для его высвобождения из слота.
Захватите края модуля и аккуратно выдвиньте его из разъема.
Шаг 6 Уст а н о в и т е в слот новый сетевой модуль или модуль-заглушку.
Шаг 7 Положите снятый модуль в пакет антистатической защиты или другую защитную упаковку.
Установка модулей SFP и SFP+
В этом разделе приводится порядок установки и извлечения модулей SFP в коммутаторе и в
сетевом модуле.
Список SFP-модулей, поддерживаемых коммутатором, см. в Раздел «Модули SFP и SFP+» на
стр.1-8 и примечаниях к версии коммутатора на сайте Cisco.com. Используйте с коммутатором
только SFP-модули Cisco.
Дополнительные сведения об установке, извлечении, кабельных подключениях, поиске и
устранении неполадок SFP-модулей
см. в документации по модулям, прилагающейся к
устройству. Технические характеристики кабелей модулей см. в Приложение B, «Технические
характеристики разъемов и кабелей».
