2-7
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 2 Установка коммутатора
Конфигурации кабелей для стека данных

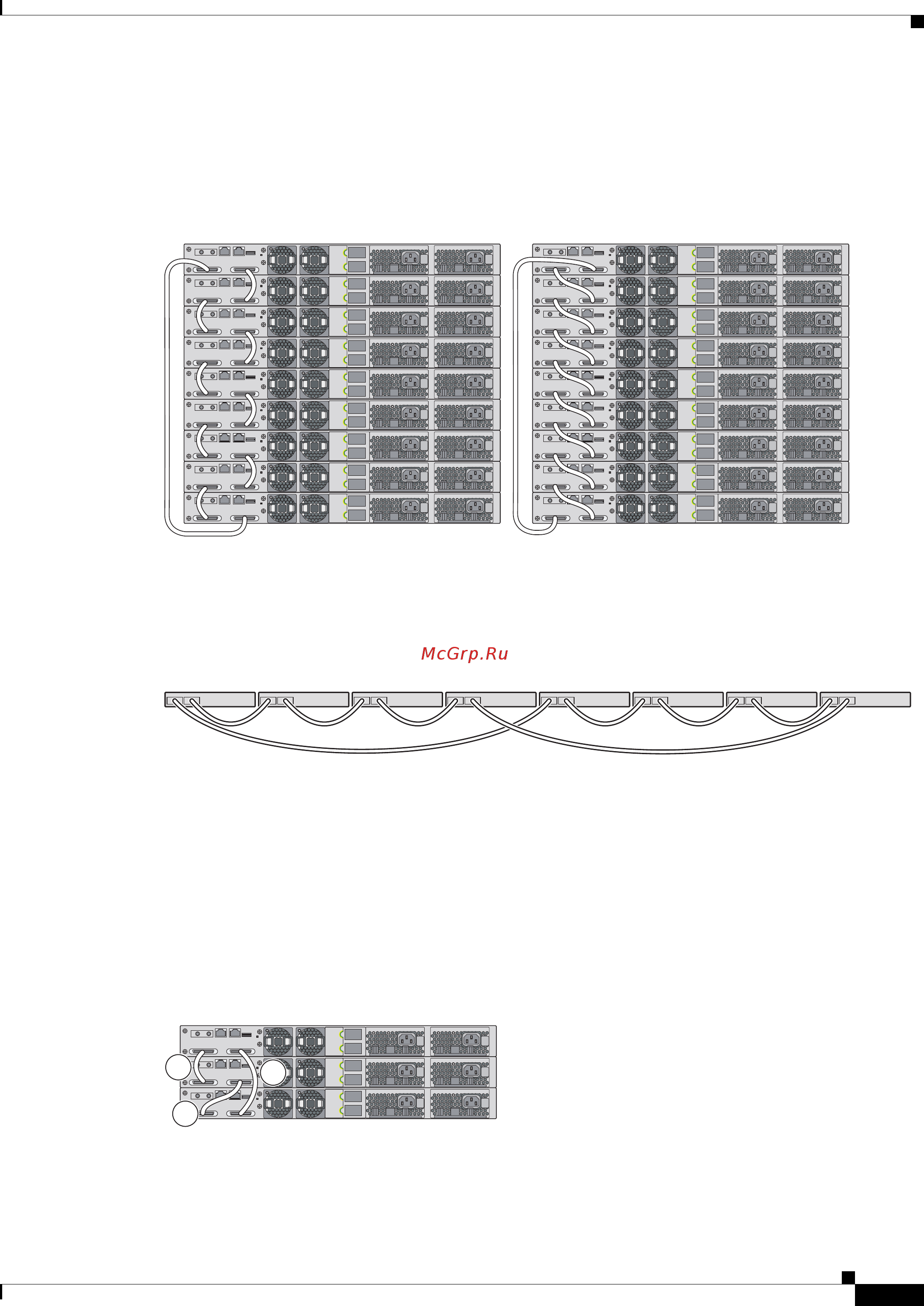

В примерах конфигураций на Рисунок 2-2 используется кабель StackWise длиной 3 м помимо
кабеля StackWise 0,5 м из комплекта поставки. Оба примера демонстрируют конфигурации
полного кольца, обеспечивающие резервные подключения.
Рисунок 2-2 Стекирование данных коммутаторов Catalyst 3750-E в стойке или на столе с
использованием кабелей StackWise длиной 0,5 и 3 м
На Рисунок 2-3 представлена рекомендуемая конфигурация, когда коммутаторы установлены
рядом друг с другом. Для соединения коммутаторов используйте кабели StackWise длиной 1 и 3 м.
Данная конфигурация обеспечивает резервирование подключений.
Рисунок 2-3 Стекирование данных до 8 коммутаторов, установленных в ряд
Примеры пропускной способности и разделения стека данных
В этом разделе приведены примеры пропускной способности и возможного разделения стека
данных.
На Рисунок 2-4 показан стек данных коммутаторов Catalyst 3750-X, который обеспечивает
полную пропускную способность и резервные подключения кабелей StackWise.
Рисунок 2-4 Пример стека данных с подключениями полной пропускной способности
На Рисунок 2-5 показан пример стека коммутаторов Catalyst 3750-E с неполными подключениями
кабелей StackWise. Этот стек обеспечивает только половинную пропускную способность без
резервирования подключений.
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
253201
86825
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
253202
1
3
2
