10 |SH A WWW.STIEBEL-ELTRON.COM
INSTALLATION
TECHNISCHE DATEN
15.4 Schutzanode kontrollieren
» Kon trollieren Sie die Schutzanode erstmalig nach 2 Jahren und
tauschen Sie sie gegebenenfalls aus. Hierzu müssen Sie den
Heizflansch ausbauen.
» Entscheiden Sie danach, in welchen Zeitabständen die weiteren
Überprüfungen durchgeführt werden.
Der Übergangswiderstand zwischen Schutz anode und Behälter-
Anschluss-Stutzen beträgt maximal 1,0 Ω.
15.5 Flansch entkalken
» Entkalken Sie den Flansch nur nach Demon tage und behandeln
Sie die Behälteroberfläche und die Schutzanode nicht mit Ent-
kalkungsmitteln.
15.6 Korrosionsschutzwiderstand
Stellen Sie sicher, dass bei Servicearbeiten der Korrosionsschutz-
widerstand an der Isolierplatte nicht beschädigt oder entfernt
wird. Bauen Sie den Korrosionsschutzwider stand nach dem Aus-
tausch wieder ordnungs gemäß ein.
1
4
2
3
4
26_02_01_0228
1 Korrosionsschutzwiderstand
2 Druckplatte
3 Isolierplatte
4 Kupferheizflansch
16. Technische Daten

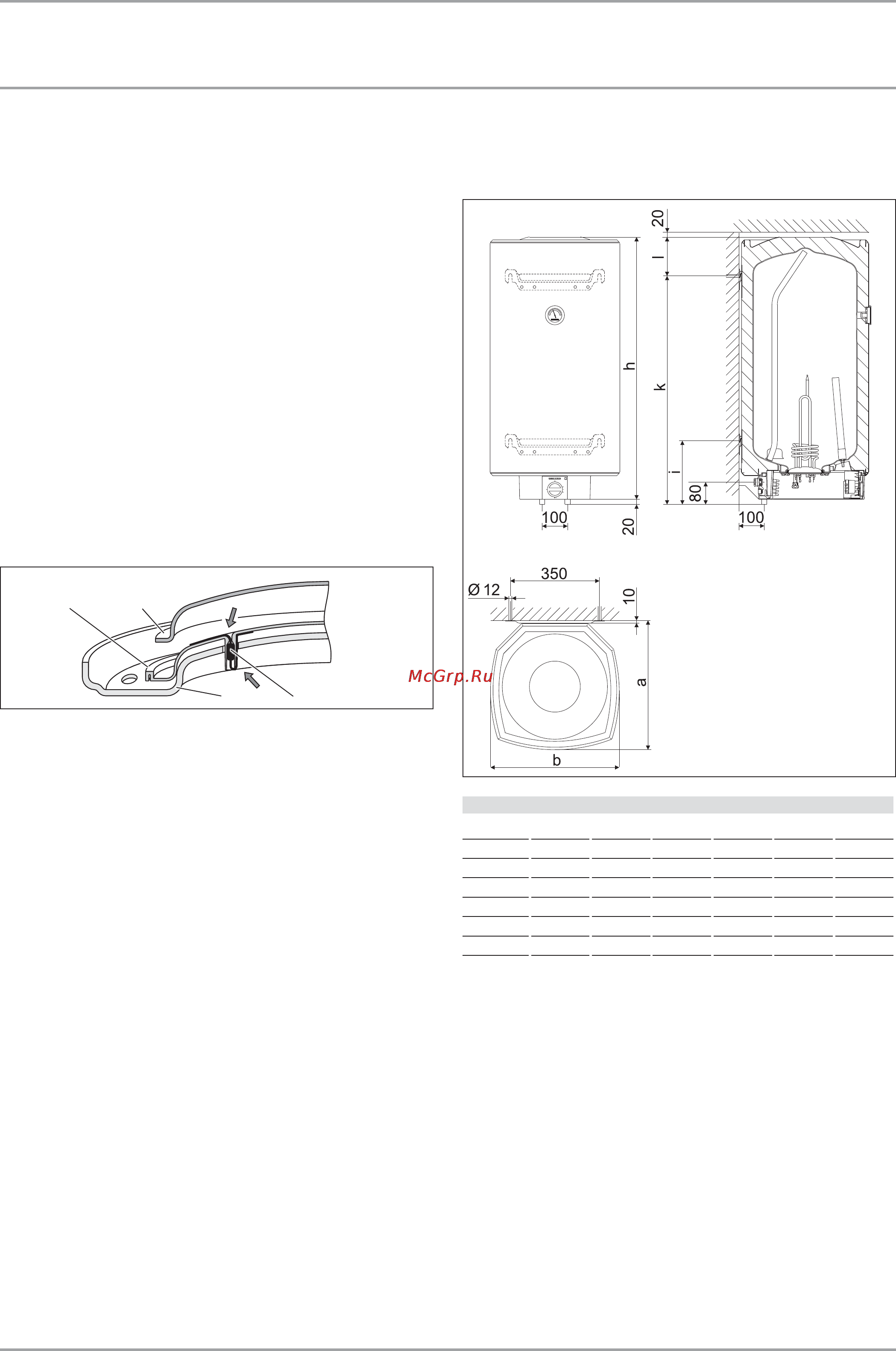

16.1 Maßzeichnung
26_02_01_0578
Maße
Typ SH50A SH80A SH100A SH120A SH150A
Maß a mm 510 510 510 510 510
Maß b mm 510 510 510 510 510
Maß h mm 720 955 955 1080 1260
Maß i mm - - - 300 300
Maß k mm 600 900 900 900 1100
Maß l mm 140 75 75 200 180
