INSTALLATIE
TECHNISCHE GEGEVENS

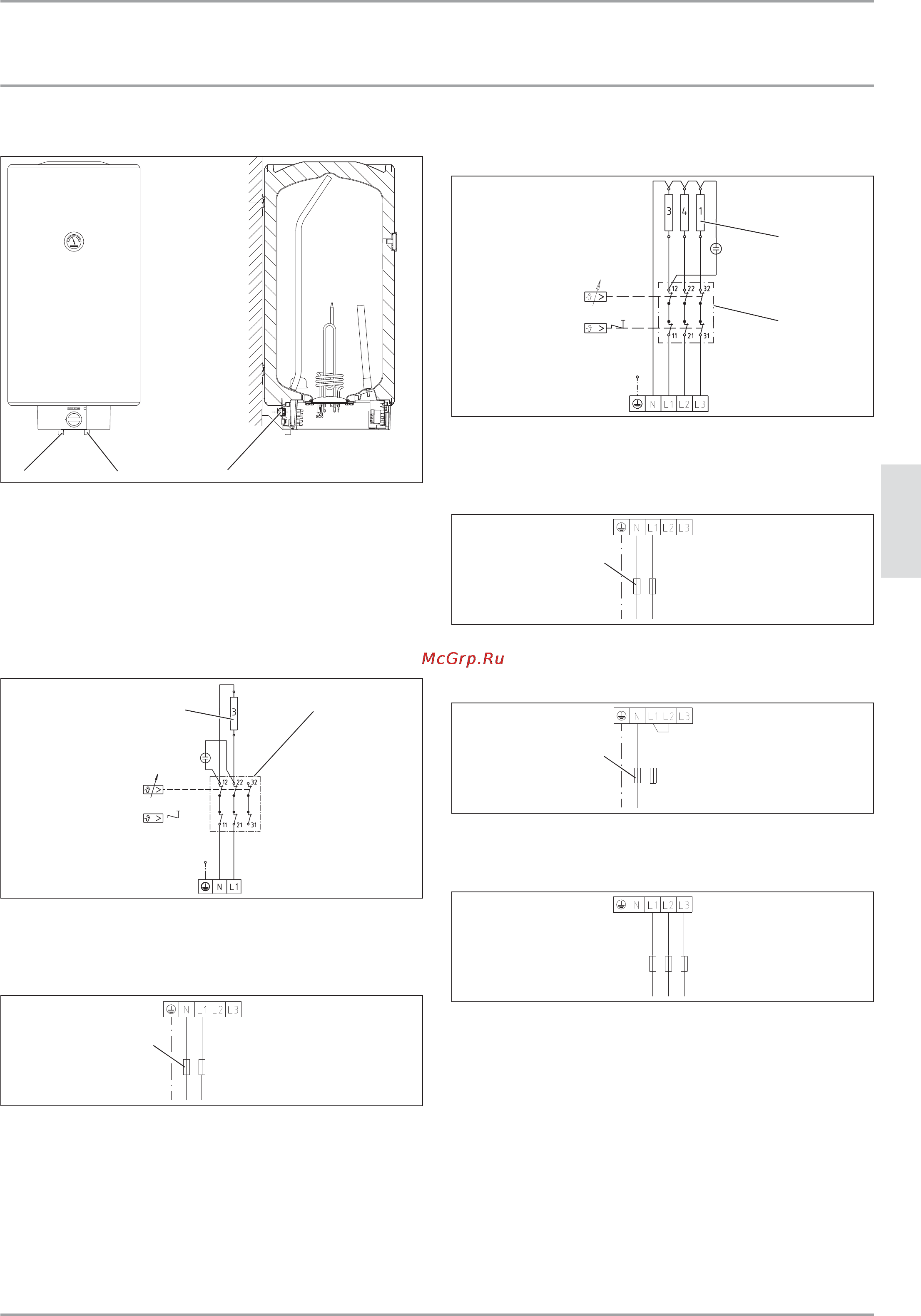

16.2 Aansluitingen
 



3
2
2
1
26_02_01_0579
1 Elektrische toevoerleiding/ kabeldoorvoer
2 koudwateraansluiting
3 Warmwateraansluiting
16.3 Elektriciteitsschakelschema en aansluitingen
16.3.1 SH 50 - 100 A met 2 kW verwarmingsflens of
SH 120 - 150 A met 3 kW verwarmingsflens
(zie typeplaatje)
1
2
1
26_02_07_0120
1 Combinatie regelaar-begrenzer
2 Verwarmingselement 230 V
1/N/PE ~ 230 V
1
26_02_07_0121
1 Beveiliging tegen "N" indien voorgeschreven
16.3.2 SH 50 - 150 A met 3,9 kW verwarmingsflens (zie
typeplaatje)
1
2
26_02_07_0116
1 Verwarmingselement 230 V
2 Combinatie regelaar-begrenzer
1,3 kW, 1/N/PE ~ 230 V
1
26_02_07_0117
1 Beveiliging tegen "N" indien voorgeschreven
2,6 kW, 1/N/PE ~ 230 V
1
26_02_07_0118
1 Beveiliging tegen "N" indien voorgeschreven
3,9 kW, 3/PE ~ 400 V
26_02_07_0119
