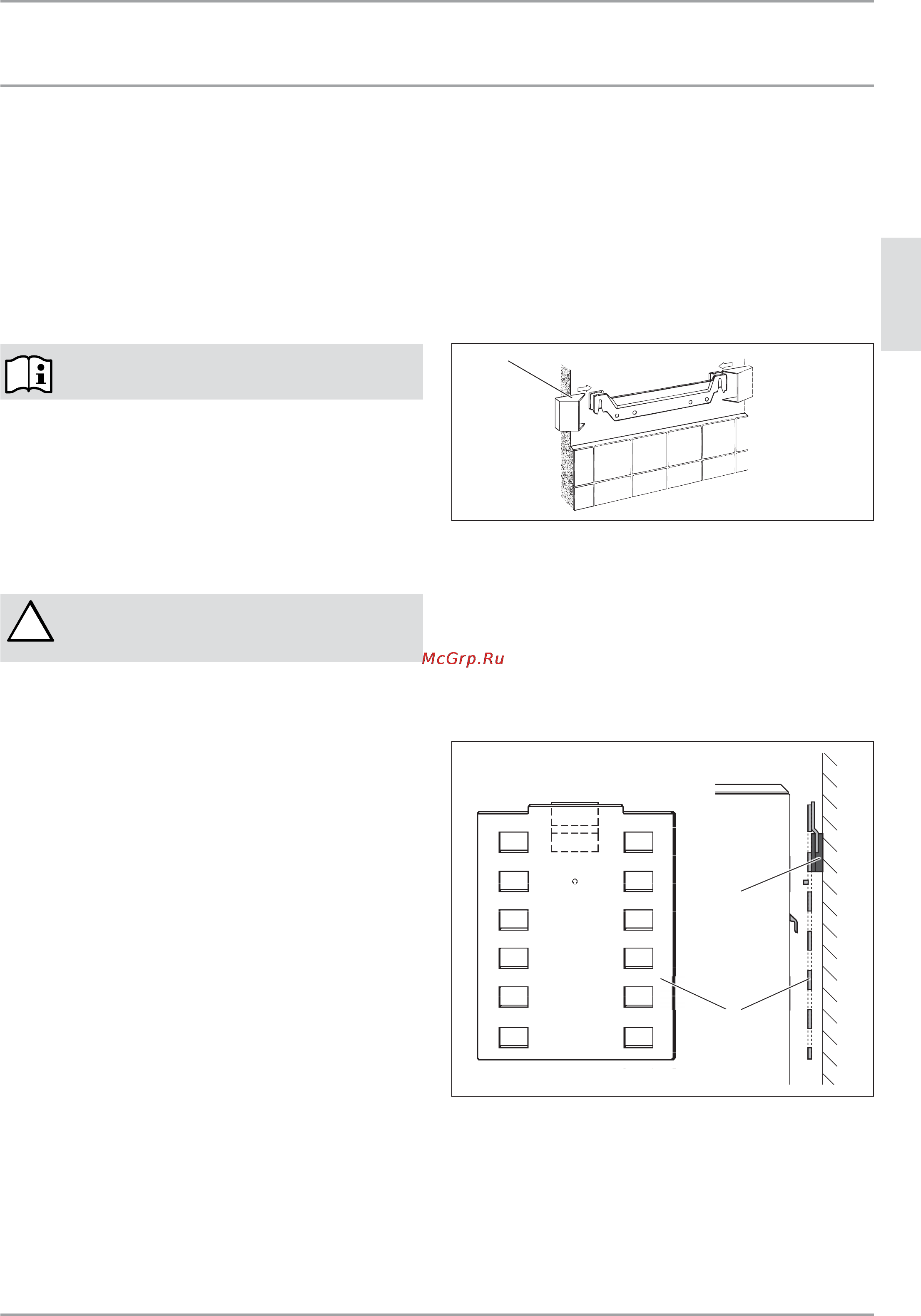

![Stiebel Eltron SH 80 A 073121 [19/72] Safety](/views2/1022371/page19/bg13.png)
WWW.STIEBEL-ELTRON.COM SH A | 19
ENGLISH
INSTALLATION
SAFETY
7. Safety
Only qualified contractors should carry out installation,
commissioning, maintenance and repair of the appliance.
7.1 General safety instructions
We guarantee trouble-free function and operational reliability
only if the original accessories and spare parts intended for the
appliance are used.
7.2 Instructions, standards and regulations
Observe all applicable national and regional regulations
and instructions.
7.3 Water installation
7.3.1 Cold water line
Steel or copper pipes or plastic pipework are approved as materials.
A safety valve is required.
7.3.2 DHW line
Copper or plastic pipework are approved as materials.
!
Risk of damage!
When using plastic pipework pay attention to the
chapter "Specification / fault conditions".
— The appliance must be operated with mains pressure taps.
8. Appliance description
8.1 Standard delivery
Delivered with the appliance are:
— Mounting bracket (2 pce. for appliances >120 l)
— Spacers (2 pce. for above, 2 pce. for underneath)
8.2 Special accessories
8.2.1 Caps
1
26_02_01_0430
1 Cap
Part number 150428, two pieces per pack
Appliances in excess of 120 l require two packs.
8.2.2 Universal wall mounting
With the universal wall mounting you can use the existing
mounting bracket from an old appliance or compensate for
unevenness in the wall.
2
1
26_02_01_0570
1 Existing mounting bracket
2 Universal wall mounting
Universal wall mounting, part number 154828
