8 |SH A WWW.STIEBEL-ELTRON.COM

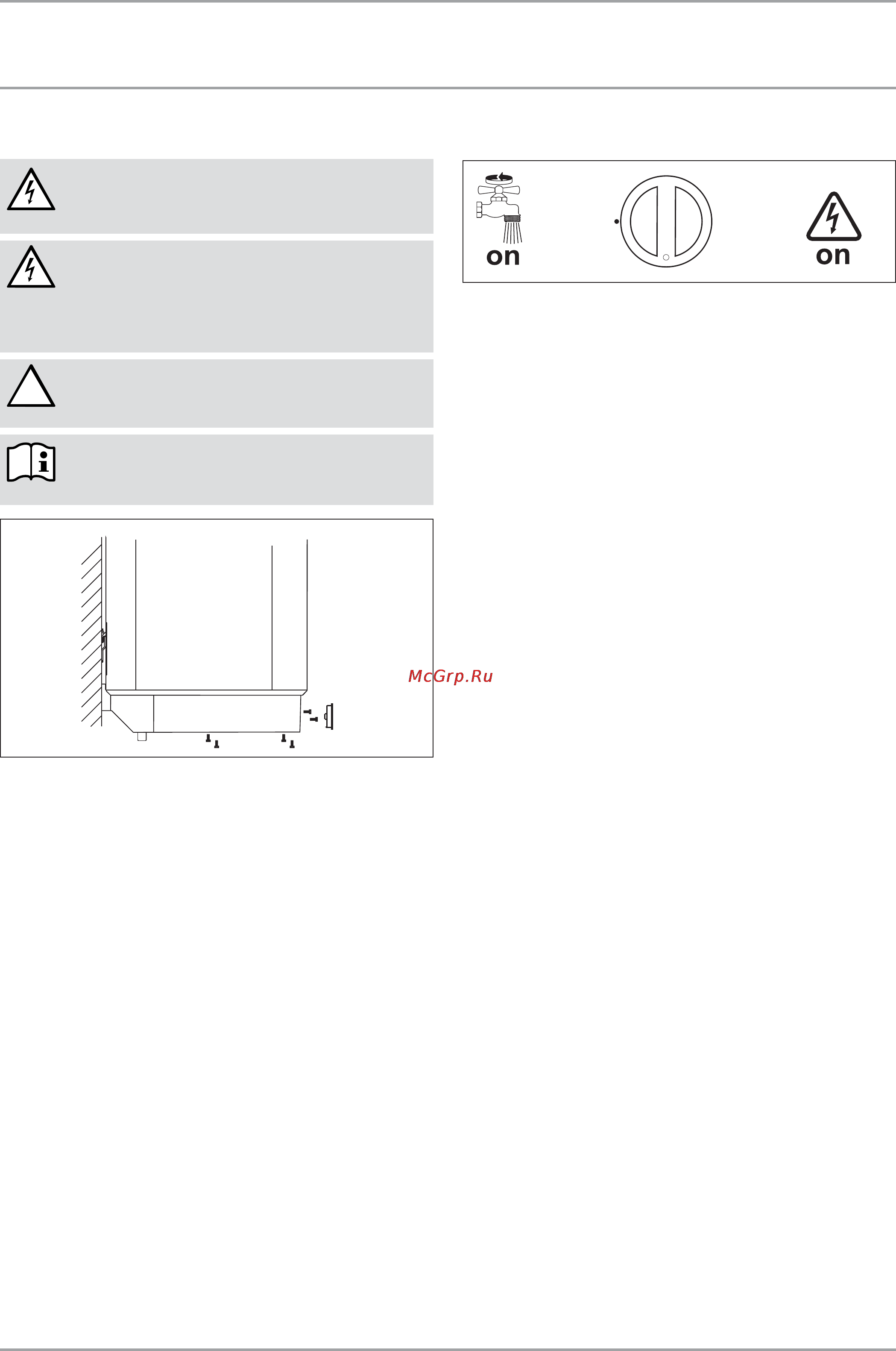

INSTALLATION
ERSTINBETRIEBNAHME
9.2.5 Elektroanschluss herstellen
Lebensgefahr durch Stromschlag!
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
Lebensgefahr durch Stromschlag!
Der Anschluss an das Stromnetz ist nur als fester
Anschluss möglich. Das Gerät muss über eine Trenn-
strecke von mindestens 3mm allpolig vom Netz ge-
trennt werden können.
!
Beschädigungsgefahr!
Beachten Sie das Typenschild. Die angegebene Span-
nung muss mit der Netzspannung übereinstimmen.
Schutzleiteranschluss.
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist!
26_02_01_0188
» Ziehen Sie den Temperatur-Einstellknopf ab.
» Drehen Sie die Schrau ben heraus.
» Nehmen Sie die Unterkappe ab.
» Ziehen Sie die Kabeldurchführung nach unten heraus, dabei den
Rasthaken drücken.
» Schieben Sie die Kabeldurchführung über das Anschlusskabel
und rasten die Kabeldurchführung wieder ein.
» Schließen Sie das Elektroanschlusskabel an die Netzanschluss-
klemme an (siehe Kapitel „Technische Daten / Elektroschaltpläne
und Anschlüsse“).
» SH A mit 1, 3kW / 2,6kW / 3,9kW: Kreuzen Sie die gewählte
Leistung auf dem Typenschild an. Verwenden Sie dabei einen
Kugelschreiber.
9.2.6 Montagevorgang abschließen
» Setzen Sie die Unterkappe wieder auf und verschrauben diese.
» Stecken Sie den Temperatur-Einstellknopf auf.
» Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie
die Rohre an das Gerät schrauben.
9.3 Montage-Alternativen
Sie können das Gerät auch an vorhandenen Aufhängeleisten oder
an der Decke anbringen (siehe Kapitel „Gerätebeschreibung / Son-
derzubehör“).
10. Erstinbetriebnahme
82 °C
65
E
55
35
26_02_07_0102
» Öffnen Sie das Absperrventil in der Kaltwasserzuleitung.
» Öffnen Sie ein nachgeschaltetes Zapfventil so lange, bis das
Gerät gefüllt und das Leitungsnetz luftfrei ist.
» Stellen Sie die Durchflussmenge ein. Beachten Sie dabei, die
maximal zulässige Durchflussmenge bei voll geöffneter Armatur
(siehe Kapitel „Technische Daten / Technische Daten“). Reduzie-
ren Sie gegebenenfalls die Durchflussmenge an der Drossel der
Sicherheitsgruppe.
» Drehen Sie den Temperatur-Einstellknopf auf maximale Tem-
peratur.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Überprüfen Sie die Funktionsfähigkeit der Sicherheitsgruppe.
11. Außer Betrieb setzten
» Trennen Sie das Gerät mit der Sicherung in der Hausinstallation
von der Netzspannung.
» Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät ent-
leeren“.
12. Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.
13. Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes und machen
Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
» Übergeben Sie diese Anweisung.
