52 |SH A WWW.STIEBEL-ELTRON.COM
INSTALLATIE
TECHNISCHE GEGEVENS
15.4 Controleer de veiligheidsanode
» Controleer de veiligheidsanode voor het eerst na 2 jaar en
vervang deze, indien gewenst. Hiervoor is het noodzakelijk de
verwarmingsflens te demonteren.
» Neem daarna de beslissing in welke tijdsintervallen de verdere
tests moeten worden uitgevoerd.
De overgangsweerstand tussen de veiligheidsanode en de
aansluithulpstukken van de boiler mag maximaal 1,0 Ω zijn.
15.5 Flens ontkalken
» Ontkalk de flens pas wanneer deze is gedemonteerd en behandel
de oppervlakken van de boiler en de veiligheidsanode niet met
ontkalkingmiddelen.
15.6 Veiligheidsweerstand tegen corrosie
Zorg ervoor dat bij servicewerkzaamheden de veiligheidsweerstand
tegen corrosie op de isolatieplaat niet wordt beschadigd of wordt
verwijderd. Monteer de veiligheidsweerstand tegen corrosie na
vervanging weer conform de voorschriften.
1
4
2
3
4
26_02_01_0228
1 Veiligheidsweerstand tegen corrosie
2 Drukplaat
3 Isolatieplaat
4 Koperverwarmingsflens
16. Technische gegevens

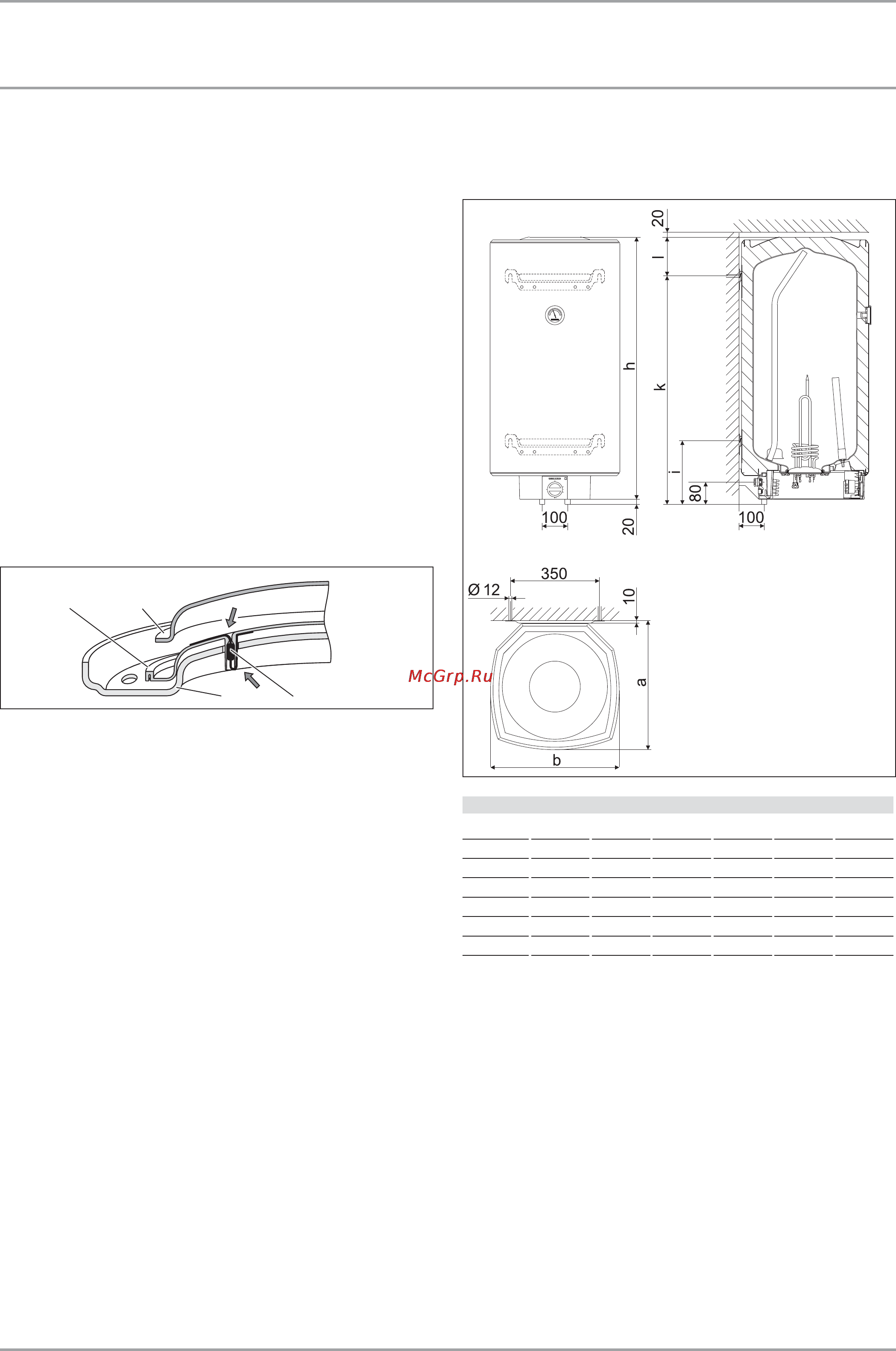

16.1 Tekening met afmetingen
26_02_01_0578
Afmetingen
Type SH 50 A SH 80 A SH 100 A SH 120 A SH 150 A
Formaat a mm 510 510 510 510 510
Formaat b mm 510 510 510 510 510
Formaat h mm 720 955 955 1080 1260
Formaat i mm - - - 300 300
Formaat k mm 600 900 900 900 1100
Formaat l mm 140 75 75 200 180
