38 |SH A WWW.STIEBEL-ELTRON.COM
INSTALLATION
DONNÉES TECHNIQUES
15.4 Contrôle de l'anode de protection
» Contrôlez l'anode de protection pour la première fois au bout de
deux ans et remplacez-la si besoin est. Il faut pour cela démonter
la résistance chauffante.
» Déterminez ensuite selon quelle périodicité d'autres contrôles
devront être effectués.
La résistance de passage entre l'anode de protection et la douille
de raccordement au réservoir est de 1,0Ω maximum.
15.5 Détartrage de la résistance
» Ne détartrez la résistance qu'après démontage et ne traitez pas
la surface du réservoir et l'anode de protection avec des produits
de détartrage.
15.6 Résistance de protection contre la corrosion
Assurez-vous que la résistance de protection contre la corrosion
sur la plaque d'isolation ne soit ni endommagée ni enlevée lors
des travaux de service. Montez la résistance de protection contre
la corrosion selon les règles de l'art après un remplacement.
1
4
2
3
4
26_02_01_0228
1 Résistance de protection contre la corrosion
2 Plaque de pression
3 Plaque d'isolation
4 Résistance chauffante en cuivre
16. Données techniques

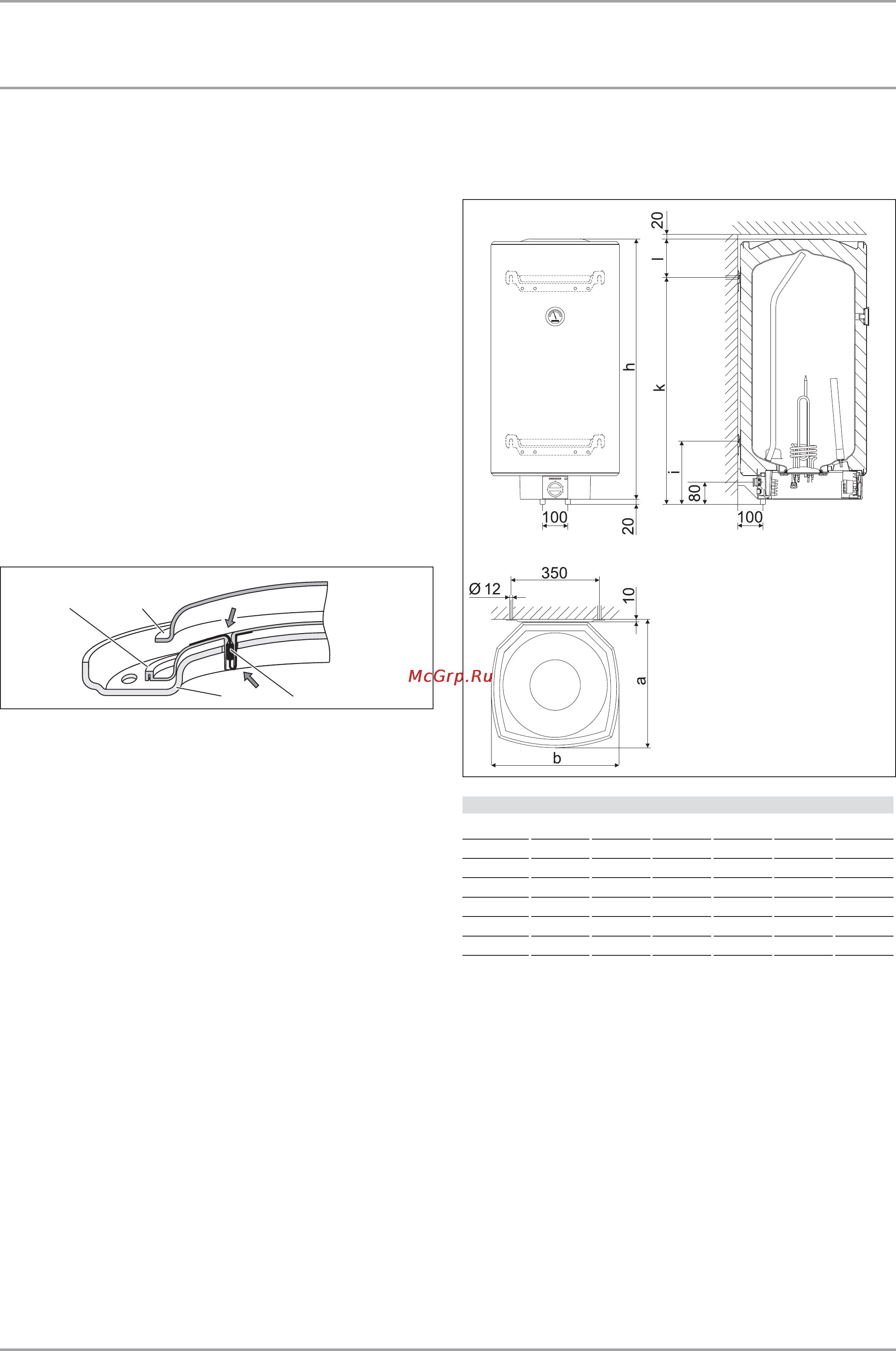

16.1 Plan de cotes
26_02_01_0578
Dimensions
Modèle SH50 A SH80 A SH100 A SH120 A SH150A
Cote a mm 510 510 510 510 510
Cote b mm 510 510 510 510 510
Cote h mm 720 955 955 1 080 1 260
Cote i mm - - - 300 300
Cote k mm 600 900 900 900 1 100
Cote l mm 140 75 75 200 180
