20 |SH A WWW.STIEBEL-ELTRON.COM
INSTALLATION
APPLIANCE DESCRIPTION
8.2.3 Ceiling installation
With the combination of ceiling installation and universal wall
mounting you can attach the appliance to the ceiling.
2
1
1
1
1
1
1
1
1
1
2
2
2
2
2

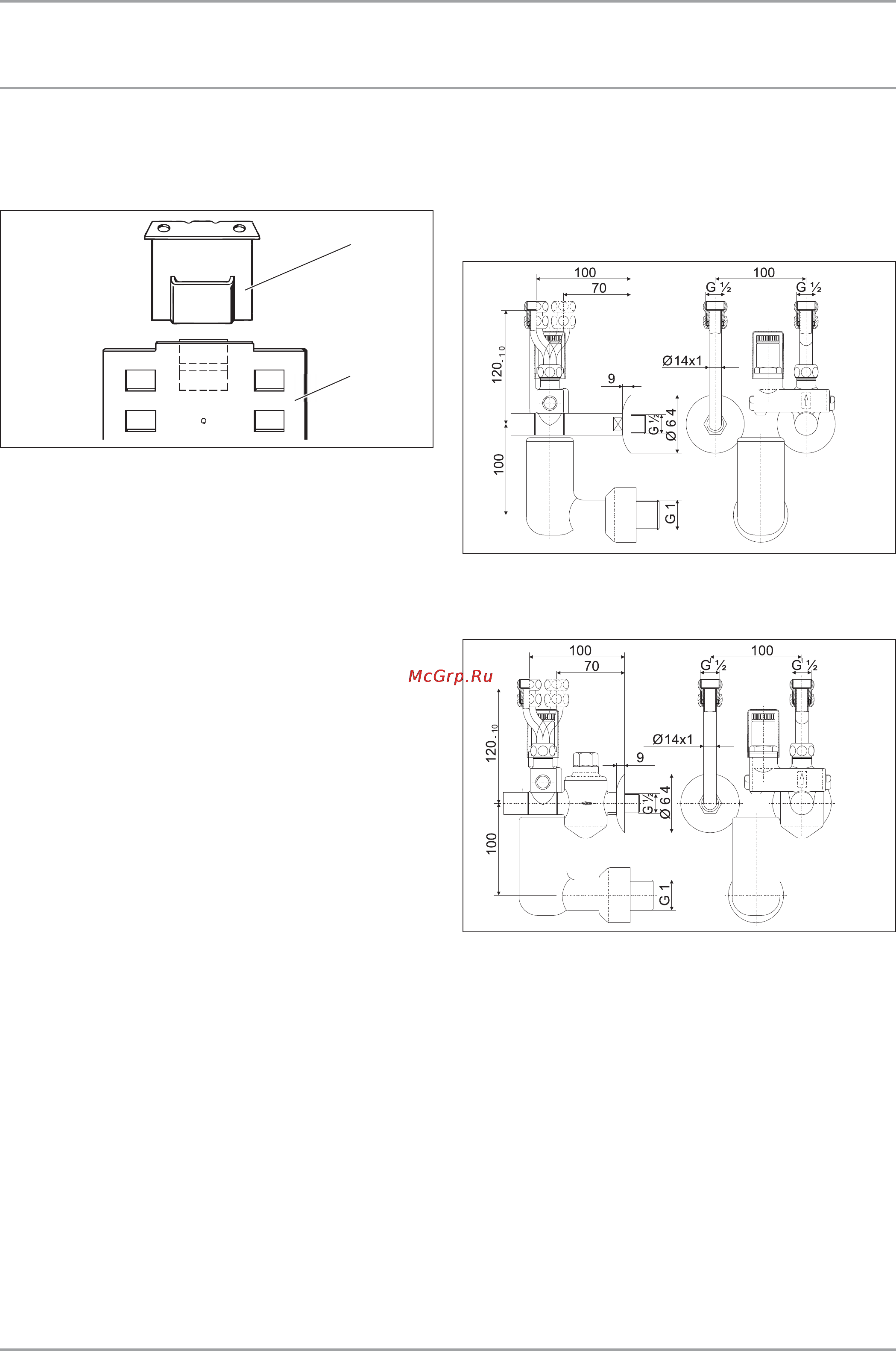

26_02_01_0571
1 Ceiling installation
2 Universal wall mounting
Ceiling installation, part number 154827
Universal wall mounting, part number 154828
8.2.4 Safety assemblies
These type-tested safety assemblies protect the appliance against
unacceptable excess pressure.
— up to 0.48 MPa static pressure
Safety assembly KV 30, part number 000826
26_02_10_0061
— up to 1 MPa static pressure
Safety assembly KV 40 with pressure reduction valve,
part number 000828
26_02_10_0062
