DEUTSCH
WWW.STIEBEL-ELTRON.COM SH A | 11
INSTALLATION
TECHNISCHE DATEN

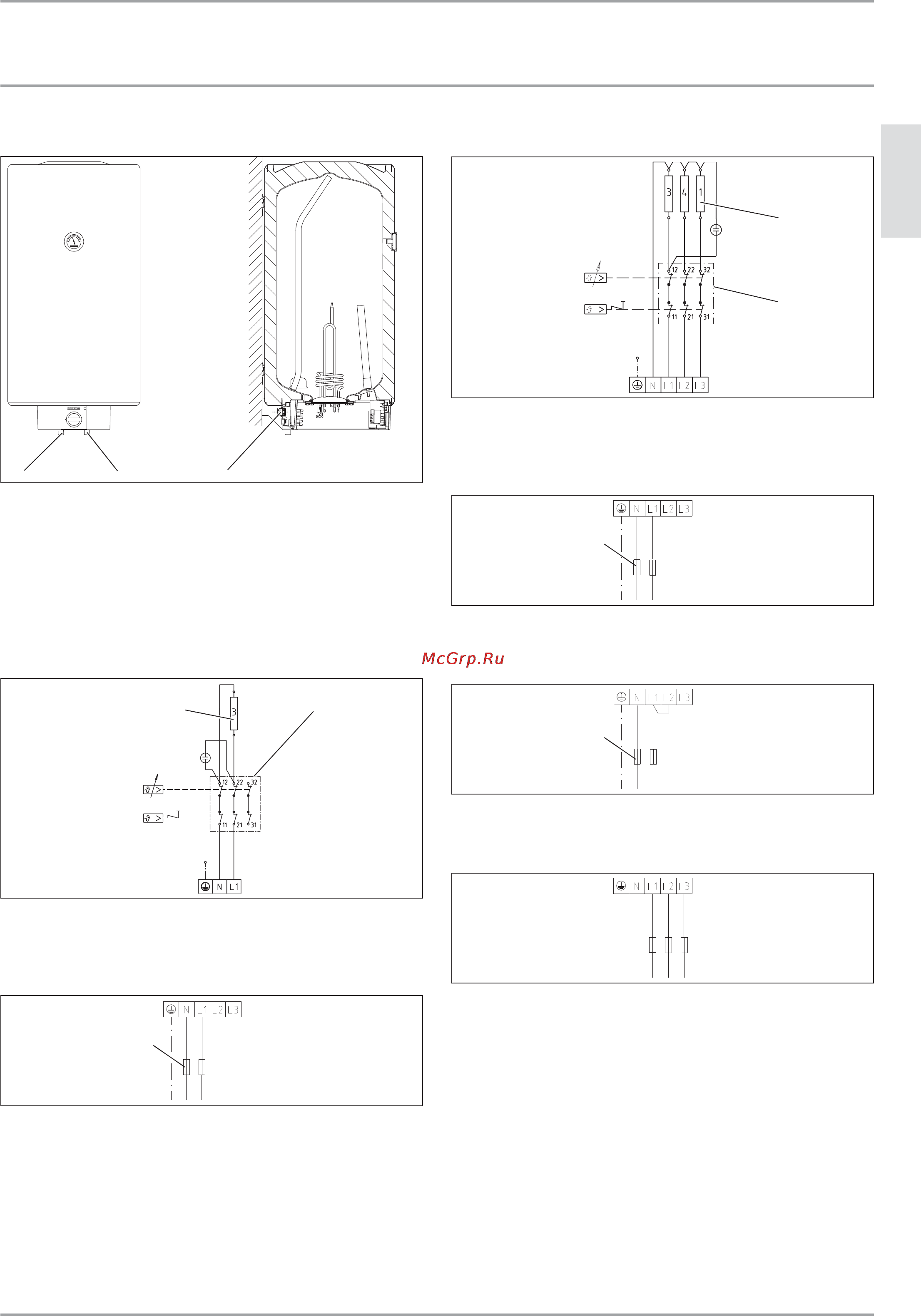

16.2 Anschlüsse
3
2
2
1
26_02_01_0579
1 Elektrische Zuleitung / Kabeldurchführung
2 Kaltwasser-Anschluss
3 Warmwasser-Anschluss
16.3 Elektroschaltpläne und Anschlüsse
16.3.1 SH 50 - 100 A mit 2kW Heizflansch oder
SH 120 - 150 A mit 3kW Heizflansch
(siehe Typen schild)
1
2
1
26_02_07_0120
1 Regler-Begrenzer-Kombination
2 Heizkörper 230 V
1/N/PE ~ 230 V
1
26_02_07_0121
1 Absicherung von „N“ falls vorgeschrieben
16.3.2 SH 50 - 150 A mit 3,9kW Heizflansch (siehe Typenschild)
1
2
26_02_07_0116
1 Heizkörper 230 V
2 Regler-Begrenzer-Kombination
1,3 kW, 1/N/PE ~ 230 V
1
26_02_07_0117
1 Absicherung von „N“ falls vorgeschrieben
2,6 kW, 1/N/PE ~ 230 V
1
26_02_07_0118
1 Absicherung von „N“ falls vorgeschrieben
3,9 kW, 3/PE ~ 400 V
26_02_07_0119
