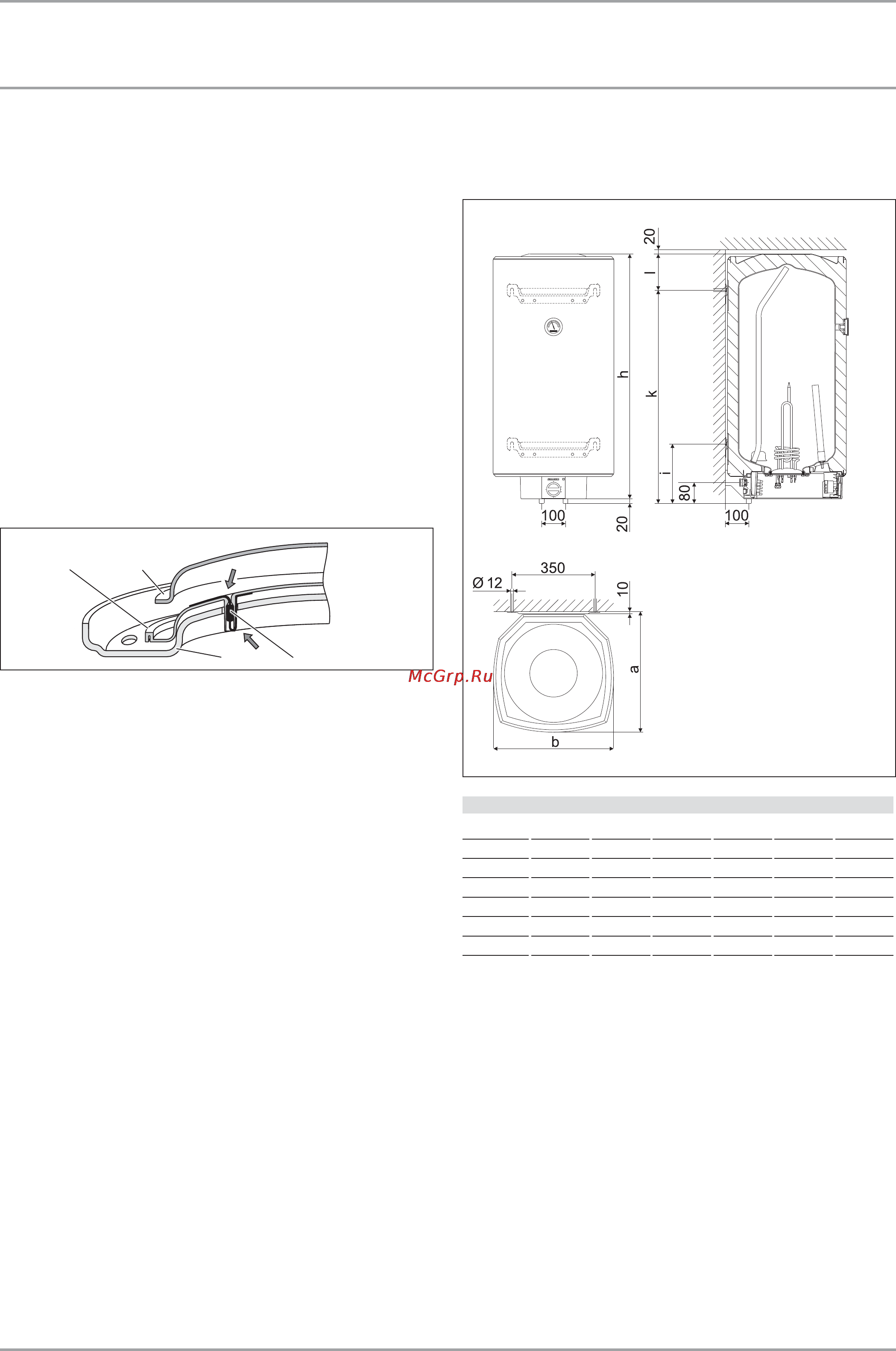

24 |SH A WWW.STIEBEL-ELTRON.COM
INSTALLATION
SPECIFICATION
15.4 Checking the protective anode
» Check the protective anode after the first 2 years of use and
replace if necessary. To do this you must dismantle the flanged
immersion heater.
» Afterwards determine the time intervals at which further checks
should be carried out.
The transition resistance between the protective anode and
cylinder connector may be no more than 1.0 Ω.
15.5 Descaling the flange
» Only descale the flange after disassembly and never treat the
cylinder surface and protective anode with descaling agents.
15.6 Anti-corrosion protection
Ensure when carrying out service work that the anti-corrosion
protection on the insulating plate is not damaged or removed.
Reinsert the anti-corrosion protection correctly after replacement.
1
4
2
3
4
26_02_01_0228
1 Anti-corrosion protection
2 Pressure plate
3 Insulating plate
4 Copper flanged immersion heater
16. Specification
16.1 Dimensioned drawing
26_02_01_0578
Dimensions
Type SH 50 A SH 80 A SH 100 A SH 120 A SH 150 A
Dimension a
mm 510 510 510 510 510
Dimension b
mm 510 510 510 510 510
Dimension h
mm 720 955 955 1 080 1 260
Dimension i
mm - - - 300 300
Dimension k
mm 600 900 900 900 1 100
Dimension l
mm 140 75 75 200 180
