OPERATION
CLEANING, CARE AND MAINTENANCE
18 |SH A WWW.STIEBEL-ELTRON.COM
5. Cleaning, care and maintenance
» Never use abrasive or corrosive cleaning agents. A damp cloth
is sufficient for cleaning the appliance.
» Check the taps regularly. You can remove limescale deposits at
the tap outlets using commercially available descaling agents.
» Have the electrical safety of the appliance and the function of
the safety assembly regularly checked by a heating contractor.
» Have the protective anode checked by a heating contractor after
the first two years. The heating contractor will then determine
the intervals at which it must be checked thereafter.
6. What to do if ...
6.1 ... the appliance develops faults
Fault Cause » Remedy
The water does not heat
up.
There is no power.
Check the fuse/MCB
in your fuse box/
distribution panel.
The outlet flow rate is
low.
The perlator in the tap or
shower head is scaled up
or dirty.
Clean and/or descale the
perlator or shower head.

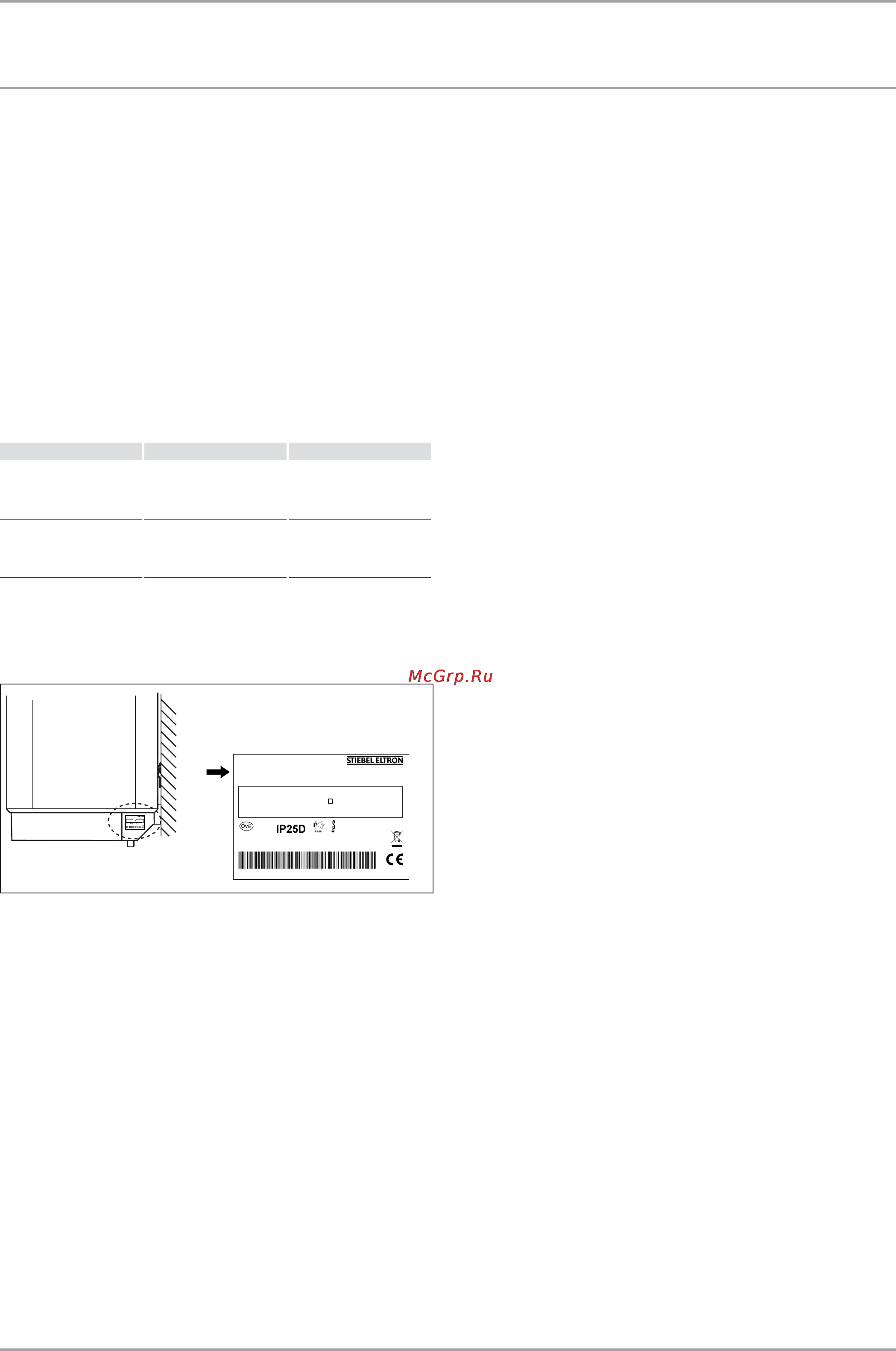

If you cannot remedy the fault, notify your contractor. To speed
your enquiry, please provide the serial number from the type plate
(no. 000000-0000-000000):
[
SH 80 A Nr.: 000000 - 0000 - 000000
80 l St em 0,6 MPa (6 bar) 18 l/min
1/N/PE ~ 230 VkW
2
Made in Germany
50 Hz
SH 80 A Nr.:000000 - 0000 - 000000
80 l St em 0,6 MPa (6 bar) 18 l/min
1/N/PE ~ 230 VkW
2
Made in Germany
50 Hz
26_02_07_0103
