BEDIENING
REINIGING, VERZORGING EN ONDERHOUD
46 |SH A WWW.STIEBEL-ELTRON.COM
5. Reiniging, verzorging en onderhoud
» Gebruik nooit schurende of oplossende reinigingsmiddelen!
Een vochtige doek volstaat om het toestel te onderhouden en
te reinigen.
» Controleer periodiek de kranen. Verwijder kalk op de aftapkranen
met in de handel verkrijgbare ontkalkingmiddelen.
» Laat de elektrische veiligheid van het toestel en de werking van
de veiligheidsmodule periodiek door een vakman controleren.
» Laat de veiligheidsanode voor het eerst na twee jaar door een
vakman controleren. De vakman beslist vervolgens in welke
intervallen een nieuwe controle moet worden uitgevoerd.
6. Wat moet u doen als...
6.1 ... er zich storingen in het toestel voordoen
Storing Oorzaak » Oplossing
Het water wordt niet
warm.
Er is geen spanning. Controleer de zekeringen
van de huisinstallatie.
De uitstroomhoeveelheid
is laag.
De perlator in de kraan of
de douchekop is verkalkt
of vuil.
Reinig en/ of ontkalk
de perlator of de
douchekop.

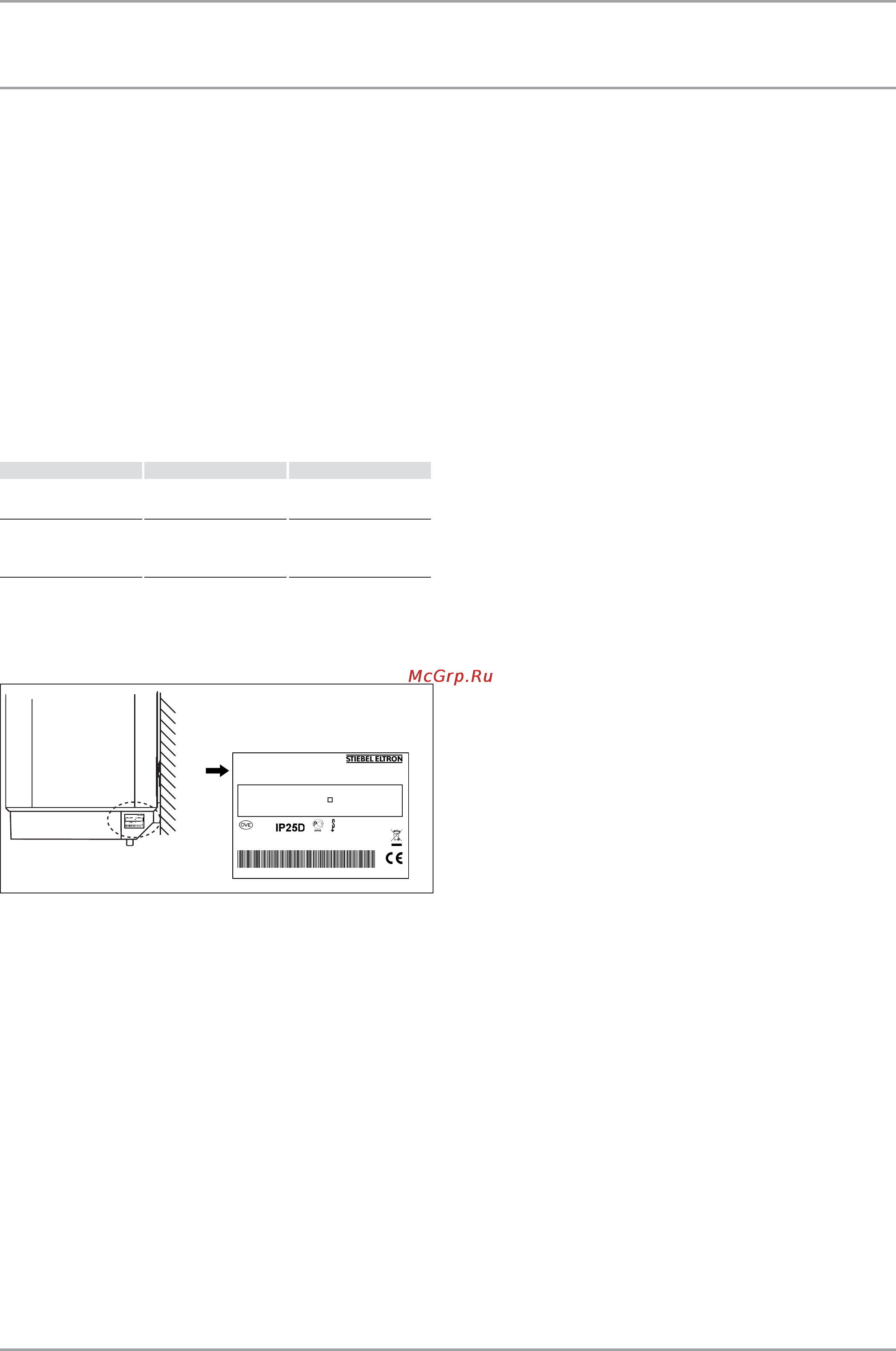

Als u de oorzaak zelf niet kunt verhelpen, waarschuwt u de
vakman. Om u nog sneller en beter te kunnen helpen, deelt u hem
het nummer op het typeplaatje mee (nr. 000000-0000-000000):
[
SH 80 A Nr.: 000000 - 0000 - 000000
80 l St em 0,6 MPa (6 bar) 18 l/min
1/N/PE ~ 230 VkW
2
Made in Germany
50 Hz
SH 80 A Nr.:000000 - 0000 - 000000
80 l St em 0,6 MPa (6 bar) 18 l/min
1/N/PE ~ 230 VkW
2
Made in Germany
50 Hz
26_02_07_0103
