13Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
Установка 5
• Установите соответственно уплотнение (1) и привинтите
сервисные краны (2) на патрубки подающей и отводящей
линий прибора.
• Вставьте соответственно уплотнение (3) и привинтите
соединителя (4) с сервисными кранами на патрубки
подающей и отводящей линий прибора.
a
Внимание!
Опасность повреждения сервисных кранов!
Не припаивайте соединители, если они привинчены
к сервисным кранам.
Внимание!
Обратите внимание, что при подсоединении
гидравлического разделителя диаметр соединительных
трубопроводов между прибором и разделителем не
должен быть больше 22 мм.
Ø макс. 22 мм

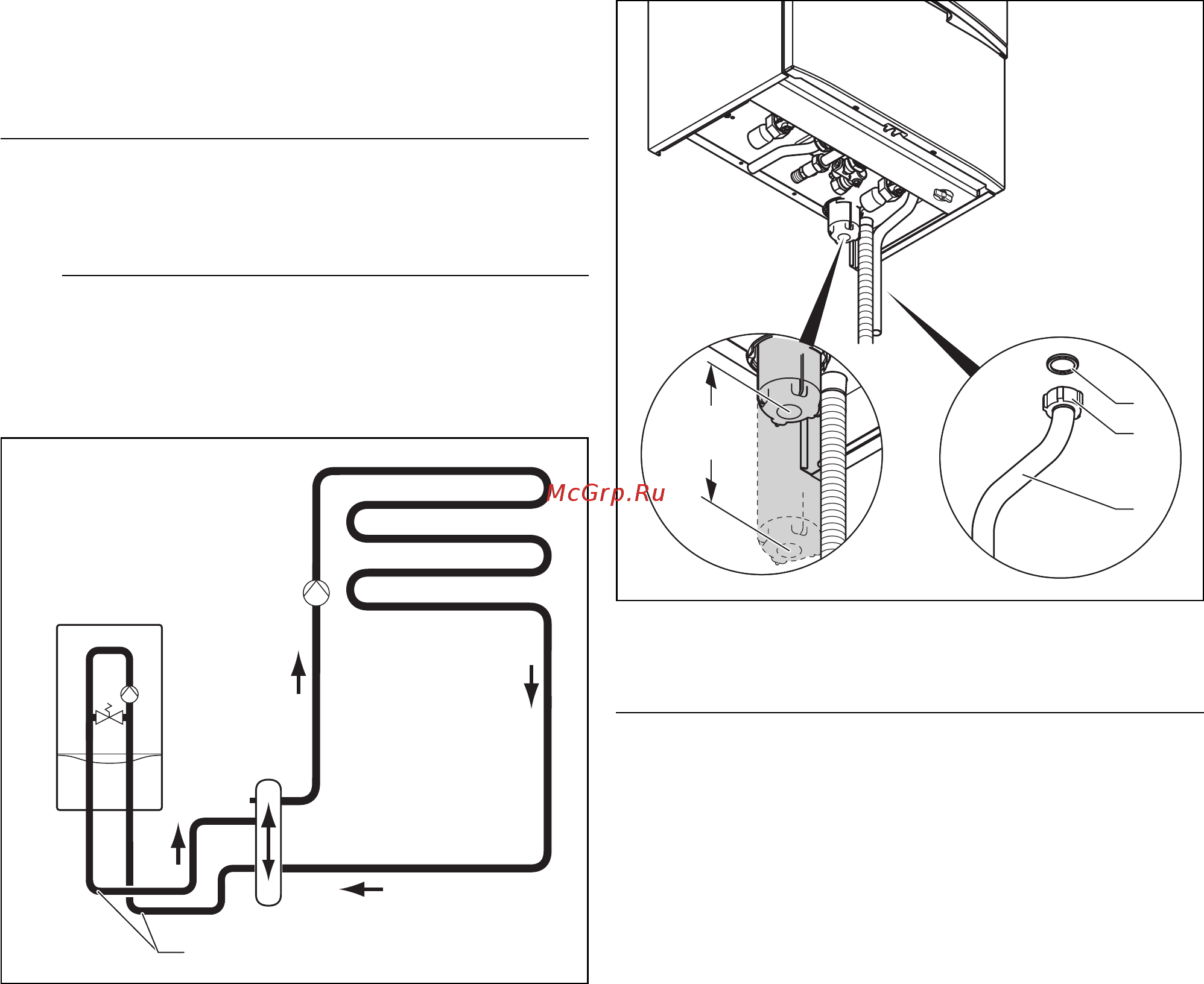

Рис. 5.5 Диаметр соединительных трубопроводов при использовании
гидравлического разделителя
5.6 Предохранительный клапан отопительной установки
min.
180
1
2
3
мин.
Рис. 5.6 Монтаж сливной трубы на предохранительном клапане
(пример: прибор VUW)
a
Внимание!
При включении прибора сифон конденсационной воды
должен быть наполнен водой, чтобы через него не смог
выйти отработанный газ.
Сливная линия предохранительного клапана должна
быть установлена так, что она не мешала при снятии
и установки нижней части сифона. Ме рекомендуем не
укорачивать поставленную сливную трубу.
Под сифоном должно остаться пространство для
монтажа как минимум 180 мм.
Предохранительный клапан отопительной установки встроен
в отопительный прибор.
• Вложите уплотнение (1) в накидную гайку (2) и привинтите
сливную трубу (3) на предохранительном клапане.
• Прокладываемая сливная линия должна быть максимально
короткой и с уклоном от прибора.
• Линия должна заканчиваться так, чтобы выходящие вода или
пар не травмировали людей и не повреждали кабели или
другие электрические детали. Обратите внимание на то, что
конец линии должно быть видно.
