23Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
• Если требуется настройка значения отработанных газов,
ослабьте болт (3) и откиньте воздуховсасывающую трубу
(2) на 90° вперед. Не снимать воздуховсасывающую трубу!
• При необходимости настройте соответствующее значение
отработанных газов (значение со снятой лицевой панелью,
см. таблицу 6.1) вращением болта (4).
- Вращение влево: увеличение содержания CO
2
- Вращение вправо: уменьшение содержания CO
2
.
h
Указание!
Природный газ Проводите изменения только с шагом
1/8 оборота и после каждого изменения ждите около
1 минуты, пока не стабилизируется значение.
• После регулировки снова поднимите воздуховсасывающую
трубу.
• Еще раз проверьте содержание CO
2
.
• При необходимости, повторите процесс настройки.
• Одновременно нажмите кнопки "+" и "-". Режим "Режим
полной нагрузки" выключается. Выход из режима полной
нагрузки происходит также и в том случае, если Вы в течение
15 минут не нажимаете ни одну из кнопок.
• Снова закрепите воздуховсасывающую трубу болтом (3).
• Установите лицевую обшивку на место.
Устанавливаемые значения
Природный
газ H
Допуск
Пропан
Допуск
Единицы
измерения
CO
2
через 5 мин режима
полной нагрузки с закрытой
лицевой панелью
9,2 +/- 1,0 10,2 +/- 0,5 об.-%
CO
2
через 5 мин режима
полной нагрузки со снятой
лицевой панелью
9,0 +/- 1,0 10,0 +/- 0,5 об.-%
настроено для индекса Воббе
W
0
15 22,5 кВтч/м
3
Табл. 6.1 Параметры газа, настроенные на заводе
6.3 Проверка функционирования прибора
После окончания монтажа и настроек газовой арматуры
и прежде, чем ввести прибор в эксплуатацию и передать его
пользователю, выполните проверку его работы.
• Введите прибор в эксплуатацию согласно соответствующему
руководству по эксплуатации.
• Проверьте газовую подводящую линию, систему выпуска
отработанных газов, отопительную установку, а также
трубопроводы горячей воды на герметичность.
• Проверьте, безупречно ли произведена установка
воздухопровода/газоотвода.
• Проверьте перерозжиг и правильность картины пламени
горелки.
• Проверьте функционирование отопления (см. раздел 6.3.1)
и подогрев воды (см. раздел 6.3.2).
• Передайте прибор пользователю.
Прибор ecoTEC plus от Vaillant имеет коды состояния, которые
отображают на дисплее эксплуатационное состояние прибора.
Эксплуатационную проверку режима горячей воды и режима
отопления можно выполнить посредством этих кодов, нажимая
кнопку "i".

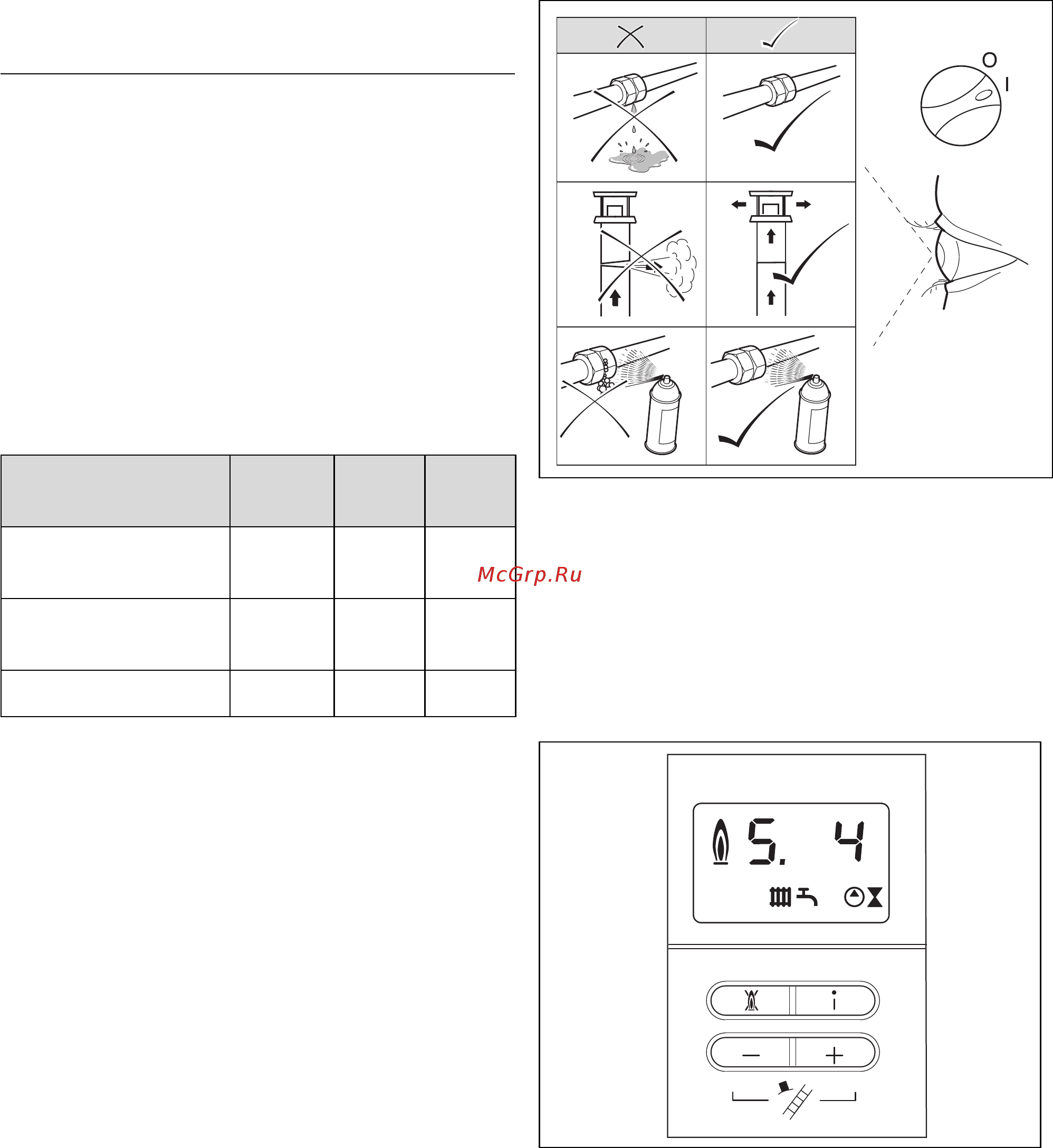

Рис. 6.6 Эксплуатационная проверка
6.3.1 Отопление
• Включите прибор.
• Убедитесь в том, что есть запрос на подачу тепла.
• Нажмите кнопку „i”, чтобы активировать индикацию состояния.
Как только появится запрос на подачу тепла, на приборе
проходит индикация состояния "S.1" - "S.3", пока прибор
правильно не заработает в нормальном режиме, а на дисплее
не появится индикация "S.4".
Рис. 6.7 Индикация на дисплее в режиме отопления
Ввод в эксплуатацию 6
