Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0036
9 Устранение неисправностей
h
Указание!
Если Вы хотите обратиться к гарантийно-
консультационной службе фирмы Vaillant или
сервисному партнеру фирмы Vaillant, то, по
возможности, назовите указываемый код ошибки (F.xx)
и состояние прибора (S.xx).
9.1 Диагностика
9.1.1 Коды состояния
Коды состояния, которые отображаются на дисплее, дают Вам
информацию о текущем эксплуатационном состоянии прибора.
Индикацию кодов состояния Вы можете вызвать следующим
образом:

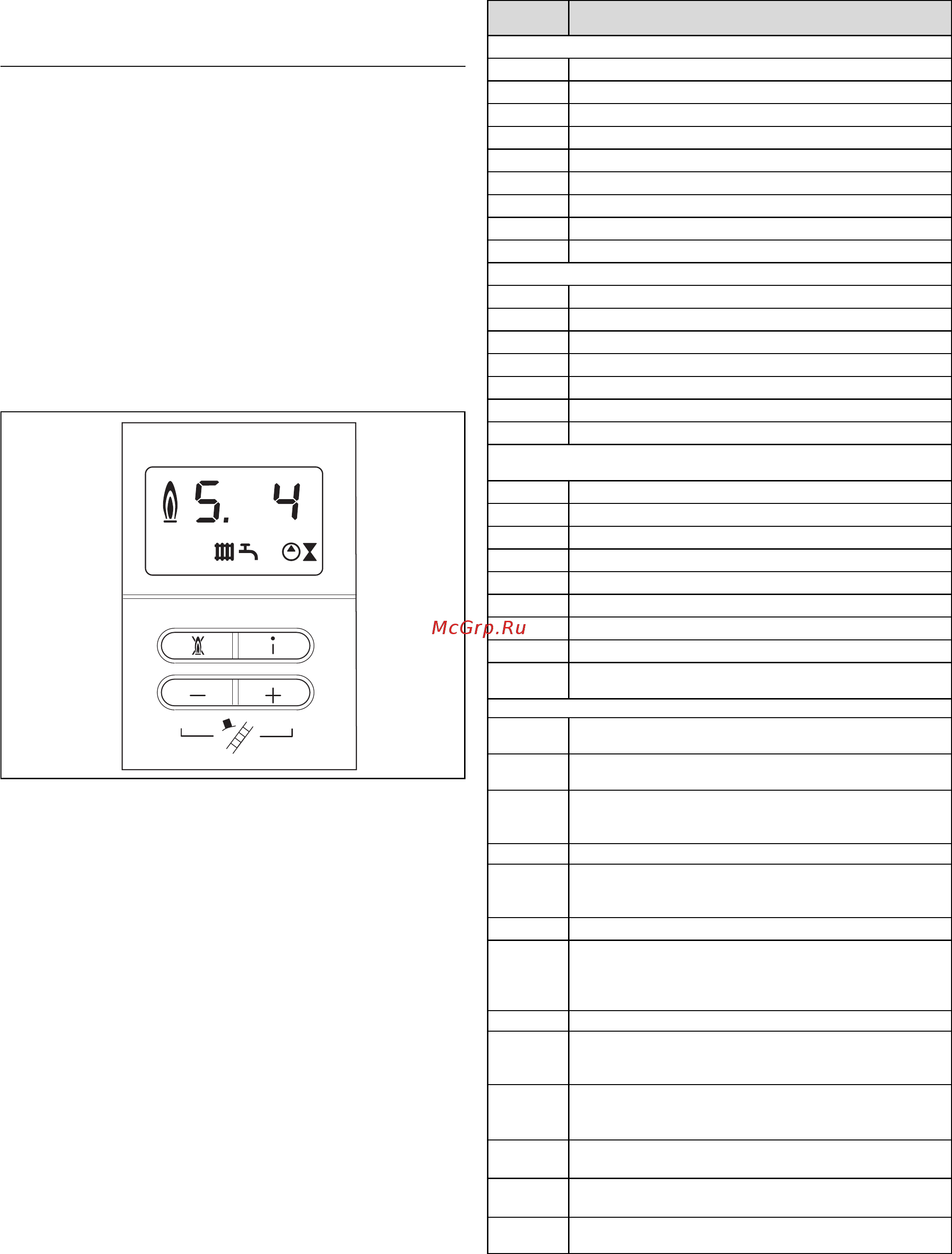

Рис. 9.1 Дисплейная индикация кодов состояния
• Нажмите кнопку „i”.
На дисплее появляется код состояния, например, S.4, что
означает "Режим горелки - отопление".
Отключить индикацию кодов состояния Вы можете следующим
образом:
• Нажмите кнопку „i”
или
• В течение 4 минут не нажимайте ни одну из кнопок.
На дисплее снова появляется текущее давление наполнения
отопительной установки.
Индикация Значение
Режим отопления:
S.0 Нет расхода тепла
S.1 Запуск вентилятора
S.2 Предварительный запуск водяного насоса
S.3 Процесс розжига
S.4 Режим горелки
S.5 Выбег вентилятора и водяного насоса
S.6 Выбег вентилятора
S.7 Выбег водяного насоса
S.8 Блокировка горелки после режима отопления
Режим горячей воды (только VUW):
S.10 Выключатель горячей воды вкл
S.11 Запуск вентилятора
S.13 Процесс розжига
S.14 Режим горелки
S.15 Выбег вентилятора и водяного насоса
S.16 Выбег вентилятора
S.17 Выбег водяного насоса
Режим теплого пуска (только VUW) /
наг
р
ев накопителя го
р
ячей воды (только VU):
S.20 Активна функция теплого пуска
S.21 Запуск вентилятора
S.22 Предварительный запуск водяного насоса
S.23 Процесс розжига
S.24 Режим горелки
S.25 Выбег вентилятора и водяного насоса
S.26 Выбег вентилятора
S.27 Выбег водяного насоса
S.28 Блокировка горелки после режима теплого пуска
(подавление тактов)
П
р
очие:
S.30 Комнатный термостат блокирует режим отопления (клемма
3-4
р
азомкн
у
та)
S.31 Активен летний режим, или отсутствует запрос на подачу
тепла от
р
ег
у
лято
р
а eBUS
S.32 Активна защита от замерзания теплообменника, т.к.
отклонение числа оборотов слишком большое. Прибор
ожидает
фу
нкцию блоки
р
ования
р
аботы
S.34 Активен режим морозозащиты
S.36 Заданное значение регулятора непрерывного управления
< 20 °C , т.е. внешний регулирующий прибор блокирует
р
ежим отопления (клемма 7-8-9)
S.41 Давление воды > 2,9 бар
S.42 Ответный сигнал заслонки отработанных газов блокирует
режим горелки (только в сочетании с принадлежностью), или
неисправен конденсатный насос, блокируется запрос на
подач
у
тепла
S.52 Давление воды > 2,9 бар
S.53 Прибор находится в фазе времени ожидания блокировки
модуляции/функции блокирования работы из-за недостатка
воды (слишком большая
р
азница межд
у
подачей и отводом)
S.54 Прибор находится в фазе времени ожидания функции
блокирования работы из-за недостатка воды (температурный
градиент)
S.96 Происходит тестирование датчика отводящей линии, запросы
на отопление блокированы
S.97 Происходит тестирование датчика давления воды, запросы на
отопление блокированы
S.98 Происходит тестирование датчика подающей/отводящей
линии, зап
р
осы на отопление блоки
р
ованы
Табл. 9.1 Коды состояния
