Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0022
1
2

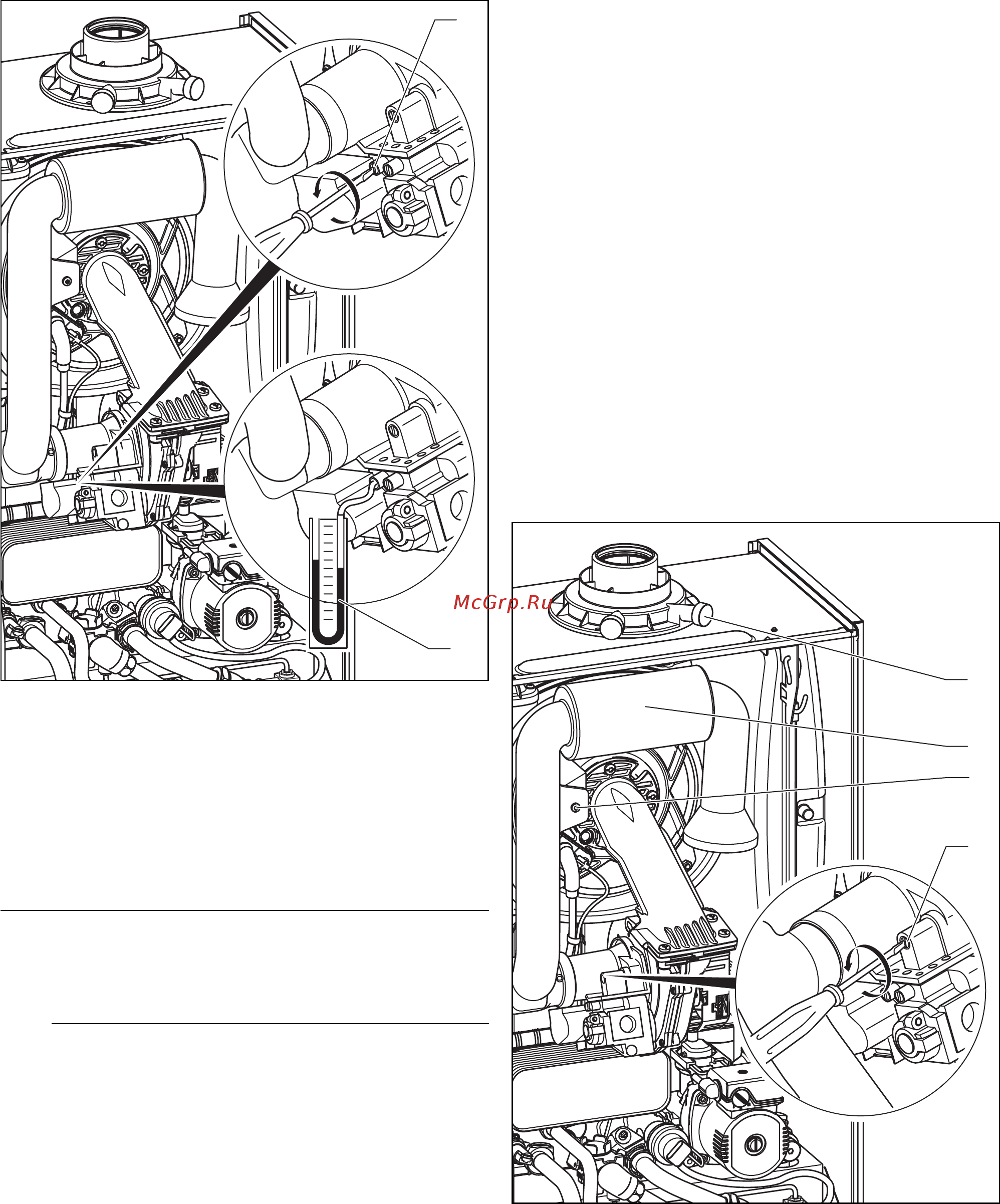

Рис. 6.4 Измерение давления подключения (давления истечения газа)
• Ослабьте обозначенный надписью "in" винт измерительного
ниппеля (1) на газовой арматуре.
• Подсоедините цифровой или U-образный манометр (2).
• Откройте запорный газовый кран прибора.
• Включите прибор.
• Измерьте давление газа на входе относительно атмосферного
давления.
a
Природный газ:
Если давление подключения находится вне диапазона
17 гПа (мбар) - 25 гПа (мбар), Вам не следует
выполнять настройку и вводить прибор в эксплуатацию!
Сжиженный газ:
Если давление подключения находится вне диапазона
25 гПа (мбар) - 35 гПа (мбар), Вам не следует
выполнять настройку и вводить прибор в эксплуатацию!
Если давление на входе находится в допустимом диапазоне,
продолжите процедуру:
• Выведите прибор из эксплуатации.
• Закройте запорный газовый кран прибора.
• Снимите манометр и снова прикрутите уплотнительный
винт (1).
• Откройте запорный газовый кран прибора.
• Проверьте уплотнительный винт на герметичность посадки.
• Установите лицевую обшивку на место и снова введите
прибор в эксплуатацию.
Если давление подключения находится вне допустимого
диапазона, и Вам не удается устранить ошибку, уведомите
предприятие газоснабжения и действуйте следующим образом:
• Выведите прибор из эксплуатации.
• Закройте запорный газовый кран прибора.
• Снимите манометр и снова прикрутите уплотнительный винт
(1).
• Проверьте уплотнительный винт на герметичность посадки.
• Установите лицевую обшивку на место.
Запрещается снова вводить прибор в эксплуатацию!
6.2.3 Проверка и, при необходимости, настройка
содержания CO
2
(настройка коэффициента избытка
воздуха)
• Снимите переднюю часть обшивки.
• Одновременно нажмите кнопки "+" и "-". Активен режим
"Режим полной нагрузки".
• Подождите не менее 5 минут, пока прибор не достигнет
рабочей температуры.
4
1
2
3
Рис. 6.5 Выполнение измерения CO
2
и настройки коэффициента
избытка воздуха (настройка газа)
• Измерьте содержание CO
2
на штуцере измерения
отработанных газов (1). Сравните измеренное значение
с соответствующим значением в табл. 6.1.
