Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0032
8.4 Техобслуживание компактного термомодуля
8.4.1 Демонтаж компактного термомодуля
Компактный термомодуль состоит из воздуходувки с
регулировкой частоты вращения, составной арматуры газа/
воздуха, подачи газа (смесительная труба) к дутьевой горелке
с предварительным смешением, а также непосредственно
горелки с предварительным смешением. Эти четыре узла
образуют компактный термомодуль.
H
Опасно!
Компактный термомодуль, а также все водопроводные
детали представляют собой опасность ожогов и
ошпаривания. Выполняйте работы на этих узлах только
после их охлаждения.
При демонтаже соблюдайте следующий порядок действий:
• Выключите главный выключатель прибора.
• Отсоедините прибор от электросети.
• Закройте подачу газа к прибору.
• Закройте сервисные краны на приборе.
• Снимите лицевую обшивку прибора.
• Откиньте крышку распределительной коробки.
2
3
1

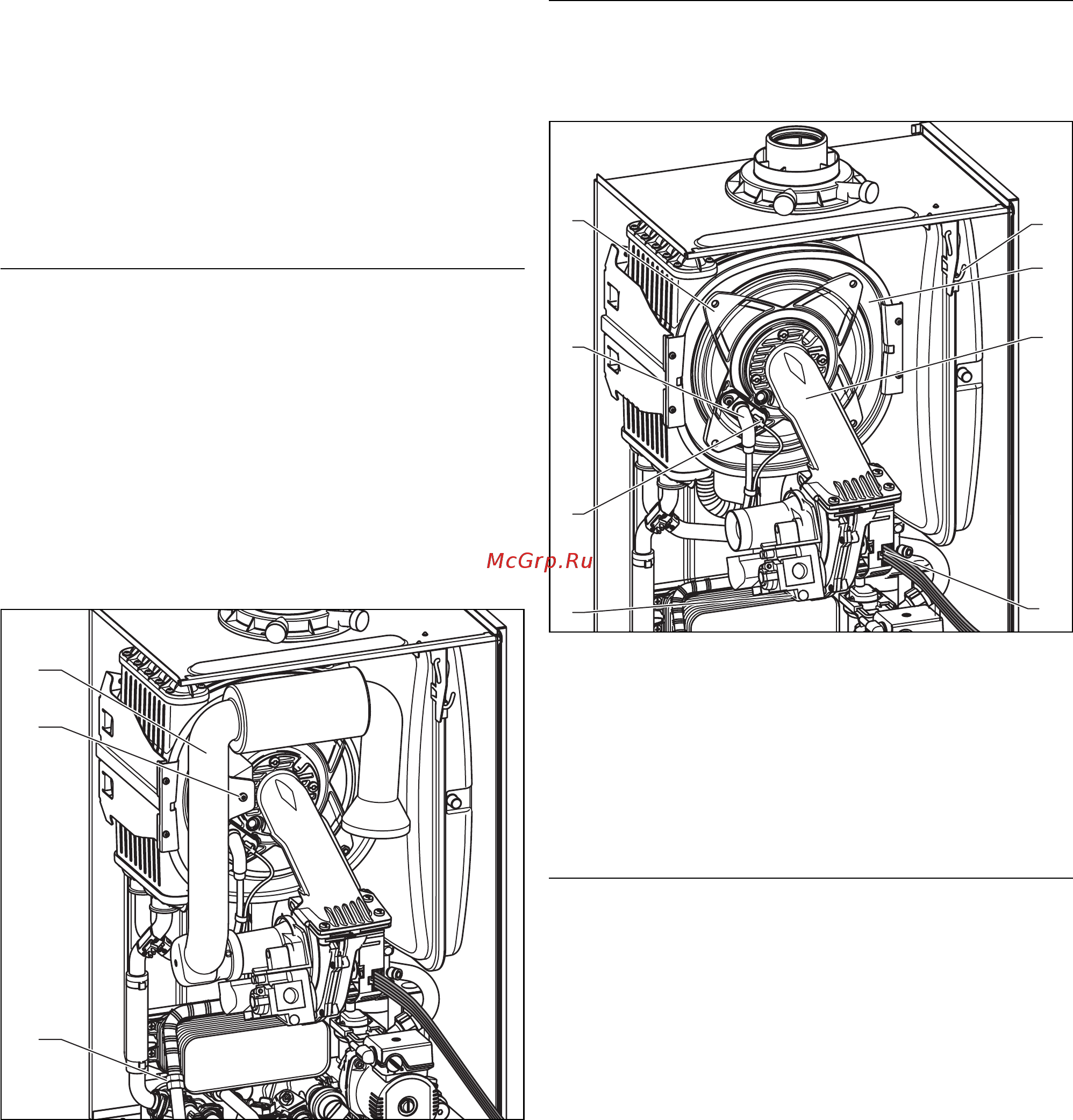

Рис. 8.1 Демонтаж воздуховсасывающей трубы
• Удалите болт (2) и снимите воздуховсасывающую трубу (1) со
всасывающего штуцера.
• Отсоедините подводящую линию газа (3) на газовом клапане.
Предохраните гофрированную газовую трубу от
перекручивания, удерживания трубу на поверхности для
ключа при ослаблении накидной гайки.
a
Внимание!
Повреждение газопровода!
Категорически запрещается навешивать компактный
термомодуль на гибкую гофрированную газовую трубу.
10
11
9
8
4
5
6
7
Рис. 8.2 Демонтаж компактного термомодуля
• Вытащите оба штекера запального (5) и заземляющего
проводов (6) из запального электрода.
• Снимите кабель (8) на двигателе вентилятора и кабель (7) на
газовой арматуре.
• Ослабьте четыре гайки (4).
• Снимите весь компактный термомодуль (9) с интегрального
конденсационного теплообменника (10).
h
Указание!
На время выполнения других работ по
техобслуживанию Вы можете навесить компактный
термомодуль на крюк (11).
• После демонтажа горелки проверьте интегральный
конденсационный теплообменник на наличие повреждений
и загрязнений и при необходимости выполните очистку
деталей согласно следующим разделам.
8 Осмотр и техобслуживание
