33Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
8.4.2 Очистка интегрального конденсационного
теплообменника
a
Внимание!
Защитите откинутую вниз распределительную коробку
от водяных брызг.
3
4
1
2

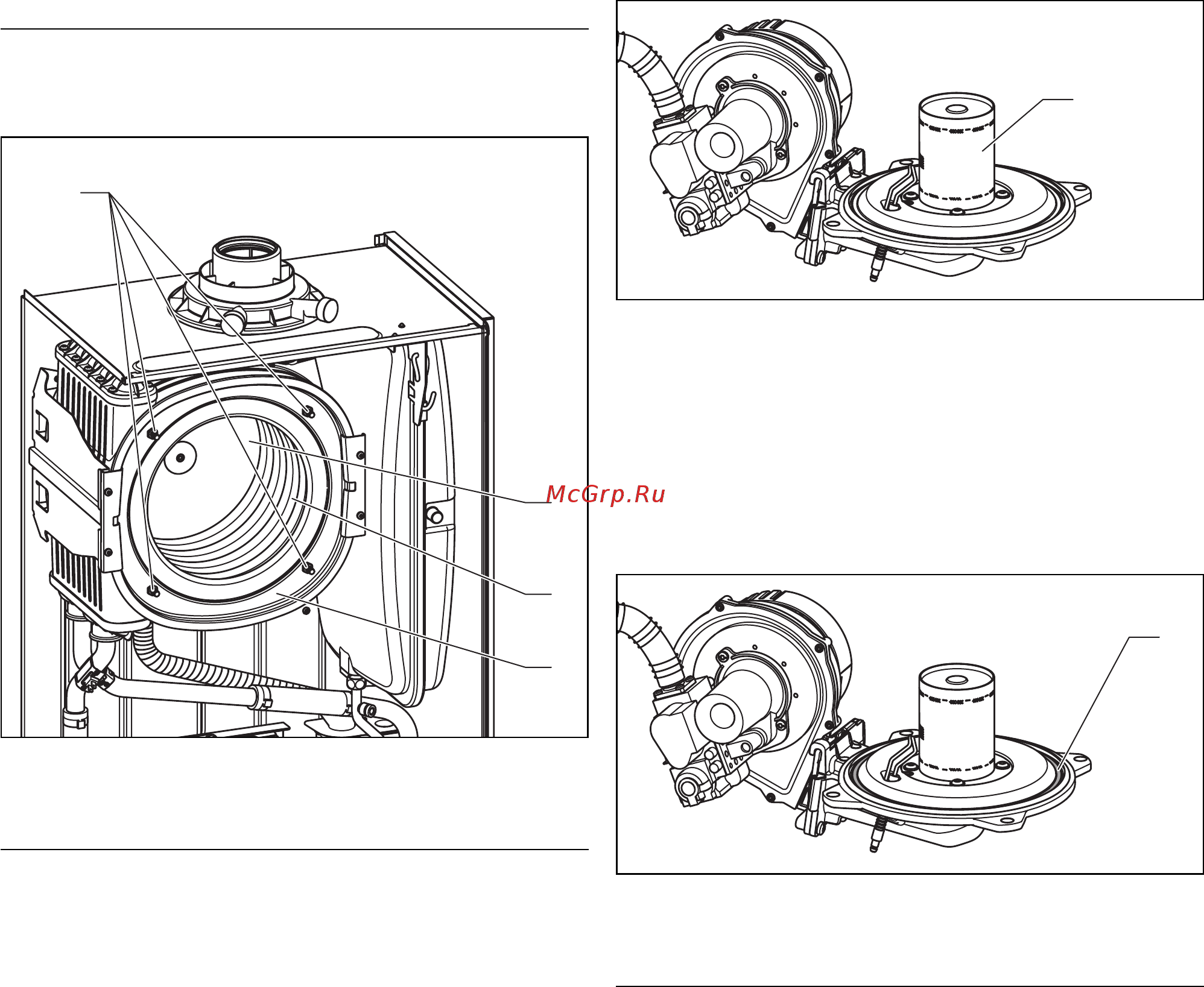

Рис. 8.3 Очистка интегрального конденсационного теплообменника
• Демонтируйте компактный термомодуль, как описано в 8.4.1.
a
Внимание!
Опасность повреждений первичного теплообменника!
Четыре болта (1) нельзя ни ослаблять, ни подтягивать.
• Очистите нагревательную спираль (3) интегрального
конденсационного теплообменника (4) стандартной уксусной
эссенцией. Затем промойте водой. Вода вытекает из
теплообменника через сифон конденсационной воды.
• Прибл. через 20 минут воздействия смойте растворенные
загрязнения сильной струей воды. Старайтесь не направлять
струю воды прямо на изолирующую поверхность (2) с
обратной стороны теплообменника.
8.4.3 Проверка горелки
1
Рис. 8.4 Проверка горелки
Горелка (1) не требует техобслуживания и очистки.
• Проверьте поверхности горелки на повреждения, при
необходимости замените ее.
• После проверки/замены горелки установите компактный
термомодуль, как описано в разделе 8.4.4.
8.4.4 Монтаж компактного термомодуля
1
Рис. 8.5 Замена уплотнения дверцы горелки
• Установите новое уплотнение (1) в дверцу горелки.
a
Внимание!
Уплотнение дверцы горелки (1) и самостопорящиеся
гайки на дверце горелки необходимо заменять каждый
раз при открывании дверцы горелки (напр., при
работах по техобслуживанию и сервису). Если
изолирующий слой на дверце горелки имеет признака
повреждений, его также следует заменить (арт.
№ 210 734).
Осмотр и техобслуживание 8
