Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0014
5 Установка
5.7 Воздухопровод/газоотвод
Следующий воздухопровод/газоотвод предлагается в виде
принадлежности и может быть скомбинирован с прибором:
– Концентрическая система, пластик, Ø 60/100 мм
– Концентрическая система, пластик, Ø 80/125 мм
Стандартно все приборы ecoTEC plus оснащены патрубками
воздухопровода/газоотвода Ø 60/100 мм. Выбор оптимально
подходящей системы зависит от индивидуального случая
монтажа и применения.
• Установите воздухопровод/газоотвод на основании
руководства по монтажу, входящего в объем поставки
прибора.
X

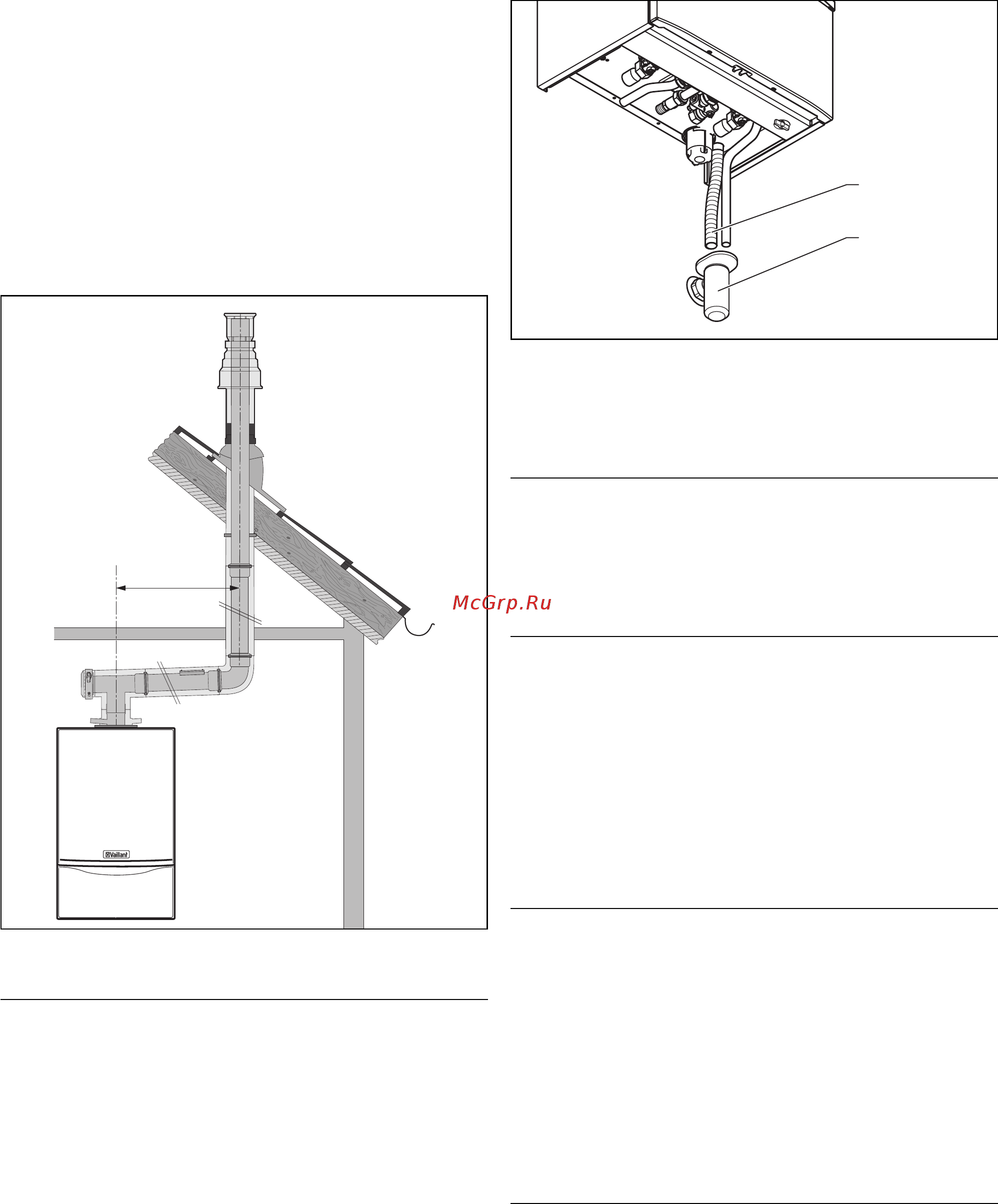

Рис. 5.7 Пример монтажа: Вертикальный кровельный ввод
h
Указание!
Если X > 1 м, следует предусмотреть ревизионное
отверстие.
5.8 Конденсатоотводчик
1
2
Рис. 5.8 Конденсатоотводчик
Образующаяся при сгорании конденсационная вода отводится
сливным шлангом конденсационной воды (1) через открытое
соединение в сифоне (2) к патрубку отработанной воды.
a
Внимание!
Сливная труба конденсационной воды не должна быть
плотно соединена с жестким соединением на линии
отработанной воды.
5.9 Подключение к электросети
e
Опасно!
Электромонтаж может проводить только
аккредитованное специализированное предприятие.
Опасность для жизни в связи с поражением током на
токоведущих подключениях. Вначале всегда отключайте
подачу тока. Только после этого можно выполнить
монтаж. На клеммах присоединения к сети L и N даже
при выключенном главном выключателе имеется
напряжение!
5.9.1 Сетевое подключение
a
Внимание!
Из-за сетевого питания на неверных резьбовых клеммах
может произойти разрушение электроники.
Присоединяйте сетевой кабель только к
предназначенным для него клеммам!
Номинальное напряжение сети должно составлять 230 В; при
сетевом напряжении более 253 Ви менее 190 V возможны
эксплуатационные неисправности.
Сетевой кабель должен быть подключен через жесткий ввод и
разъединительное устройство с раствором контактов не менее
3 мм (напр., предохранители, силовые выключатели).
e
Опасно!
Опасность для жизни в результате удара током!
Не допускается установка прибора в ванной комнате
в зоне 2, т.е. за пределами области 60 см вокруг ванны
