Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0044
5

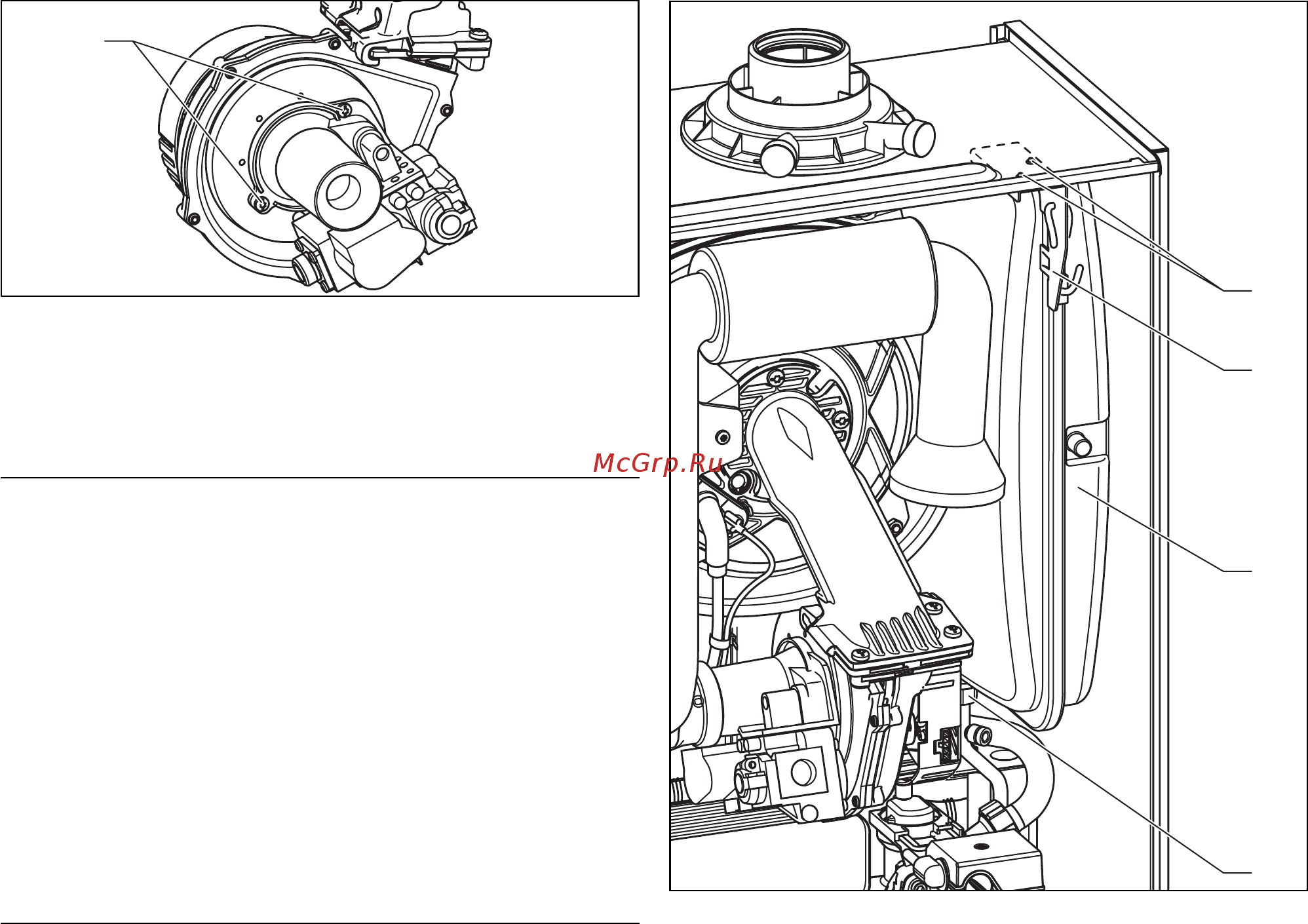

Рис. 10.3 Резьбовое соединение газовая арматура/воздуходувка
• Ослабьте оба крепежных болта (5) на газовой арматуре
и снимите воздуходувку с газовой арматуры.
• Замените неисправную деталь.
a
Внимание!
Монтируйте газовую арматуру и воздуходувку в таком
же положении относительно друг друга, в каком они
были монтированы раньше.
• Привинтите воздуходувку к газовой арматуре. Используйте
новые уплотнения.
• Монтируйте весь узел газовая арматура/воздуходувка в
обратном порядке.
• После окончания работ выполните проверку на предмет
газонепроницаемости, а также эксплуатационную проверку
(см. раздел 8.8)!
10.4 Замена расширительного бака
d
Опасно!
Перед заменой деталей учтите указания по технике
безопасности, описанные в разделе 10.1.
• Отсоедините прибор от электросети, как это описано в 10.1,
и закройте сервисный кран в подводящей линии газа.
• Закройте сервисные краны в подающей и отводящей линиях
отопления и опорожните прибор.
1
2
3
4
Рис. 10.4 Замена расширительного бака
• Отсоедините резьбовое соединение трубопровода (4) с
нижней стороны расширительного бака.
• Удалите оба болта (1) на крепежной пластине (2) и снимите
ее.
• Выдвиньте расширительный бак (3) вперед из отопительного
прибора.
• Вставьте в прибор новый расширительный бак.
• Вложите новое уплотнение и снова подсоедините
трубопровод на расширительном баке.
• Снова закрепите крепежную пластину.
• Проверьте давление в расширительном баке (минимум
0,75 бар).
При необходимости подгоните давление к статической высоте
отопительной установки.
• Заполните и обезвоздушьте отопительную установку.
• После окончания работ выполните проверку на предмет
водонепроницаемости, а также эксплуатационную проверку
(см. раздел 8.8)!
10 Замена узлов
