Руководство по установке и техобслуживанию ecoTEC plus 0020050886_0020
6 Ввод в эксплуатацию
6 Ввод в эксплуатацию
6.1 Заполнение установки
6.1.1 Подготовка греющей воды
a
Внимание!
Не добавляйте в отопительную воду антифризы или
антикоррозионные средства! При добавлении в
отопительную воду антифризов или антикоррозионных
средств могут появляться изменения в уплотнениях и
шумы в режиме отопления. Фирма Vaillant не несет
никакой ответственности за вызванный этим ущерб.
Проинформируйте пользователя о мерах по
морозозащите.
Умягчите отопительную воду при ее жесткости более
20 °dH.
6.1.2 Заполнение и удаление воздуха на стороне
отопительной системы
1
2

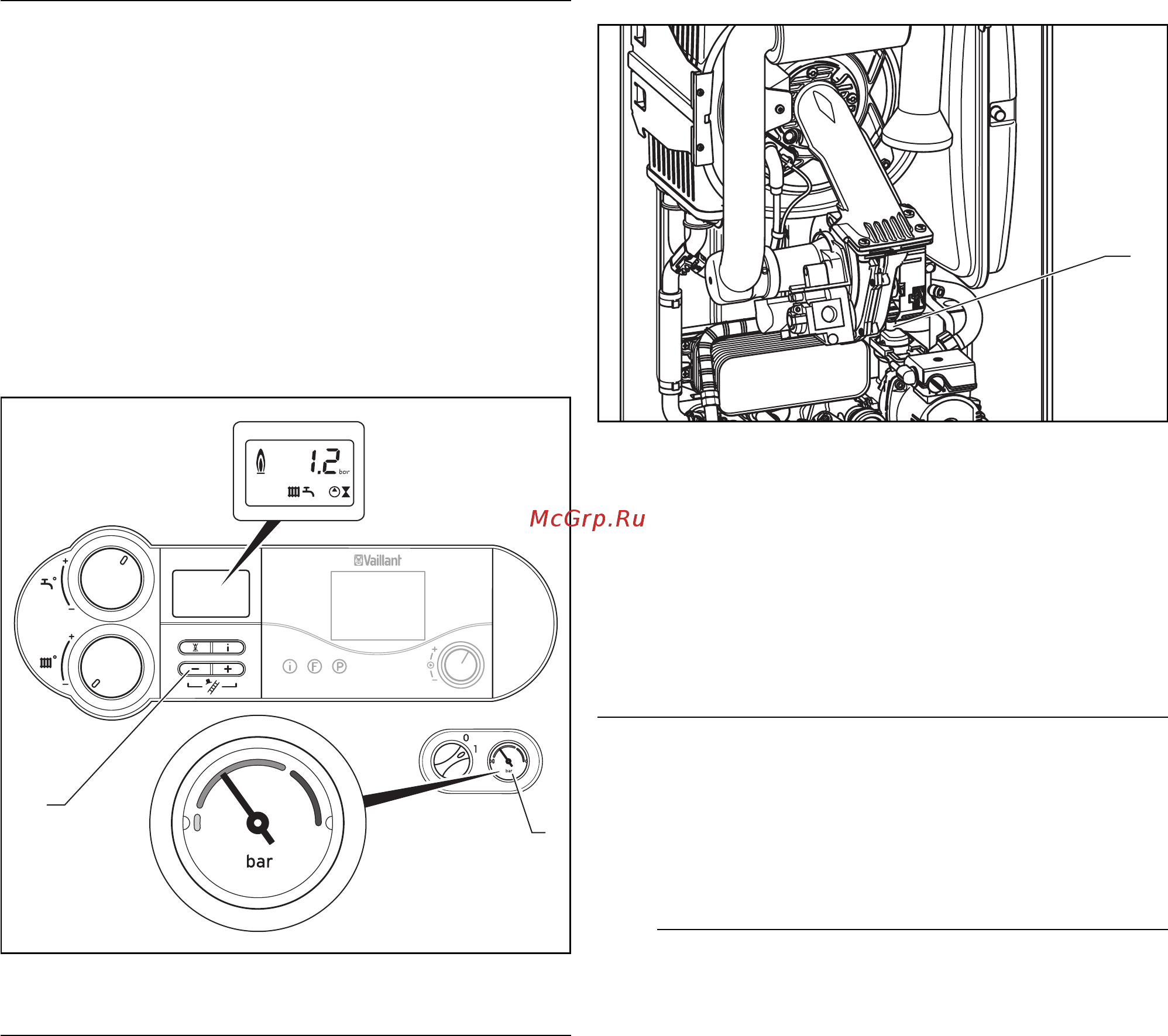

Рис. 6.1 Проверка давления наполнения отопительной установки
h
Указание!
Прибор ecoTEC оснащен манометром (1) с цифровым
индикатором давления.
Даже при выключенном отопительном приборе
манометр позволяет просто контролировать, достаточно
давление наполнения отопительной установки или нет.
Если отопительный прибор работает, то при нажатии
на кнопку "-" (2) на дисплее отобразится точное
давление наполнения.
Для безупречной работы отопительной установки манометр
(1) в холодном состоянии установки должен указывать на темно-
серую зону. Это соответствует давлению наполнения между
1,0 и 2,0 бар.
Если установка распространяется на несколько этажей, то на
манометре могут потребоваться большие значения уровня воды
в установке.
• Перед собственно заполнением тщательно промойте
отопительную установку.
1
Рис. 6.2 Быстродействующий воздухоотводчик
• Ослабьте крышку быстродействующего воздухоотводчика
(1) на насосе на один-два оборота (прибор автоматически
обезвоздушивается в режиме непрерывной эксплуатации
посредством быстродействующего воздухоотводчика).
• Откройте все термостатные клапаны установки.
• Соедините кран заполнения и опорожнения установки
шлангом с клапаном разбора холодной воды.
• Запустите диагностическую программу P.6.
h
Указание!
Для заполнения отопительной установки используйте
диагностическую программу P.6: Клапан переключения
по приоритету перемещается в среднее положение,
отопительный насос не работает, а прибор переходит
в режим отопления, см. раздел 9.2, а также наклейку
по вводу в эксплуатацию на приборе.
Указание!
Чтобы избежать эксплуатации прибора с слишком
маленьким количеством воды и таким путем
предотвратить вызванные этим повреждения, прибор
оснащен датчиком давления. Если давление опускается
ниже 0,6 бар, он подает сигнал о недостатке давления:
на дисплее мигает значение давления.
Если давление опускается ниже 0,3 бар, прибор
выключается. На дисплее появляется сообщение об
ошибке F.22. Для повторного ввода прибора в
эксплуатацию сначала необходимо заполнить
установку водой.
• Медленно откройте клапан разбора холодной воды, а также
кран заполнения отопительной установки и наливайте воду до
тех пор, пока на манометре либо на дисплее не будет
достигнуто необходимое давление установки.
• Закройте кран заполнения.
