21Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
Ввод в эксплуатацию 6
h
Указание!
Для обезвоздушивания отопительного прибора
и отопительной установки используйте диагностическую
программу P.0: Прибор не переходит в режим
отопления, отопительный насос работает прерывисто
и поочередно обезвоздушивает отопительный контур
и контур горячей воды, см. раздел 9.2.
• Обезвоздушьте все радиаторы.
• Для обезвоздушивания используйте диагностическую
программу P.0 (см. раздел 9.2).
• Затем еще раз проверьте давление заполнения установки
(при необх. повторите процесс заполнения).
• Закройте клапан разбора холодной воды и снимите шланг
заполнения.
• Проверьте герметичность всех соединений.
6.1.3 Заполнение и обезвоздушивание со стороны горячей
воды (только для приборов VUW)
• Откройте запорный клапан холодной воды на приборе.
• Наполните систему горячей воды, открывая при этом точки
разбора горячей воды до тех пор, пока не польется вода.
• Как только во всех точках разбора горячей воды польется
вода, контур горячей воды полностью наполнен и
обезвоздушен.
6.1.4 Заполнение сифона конденсационной воды
1

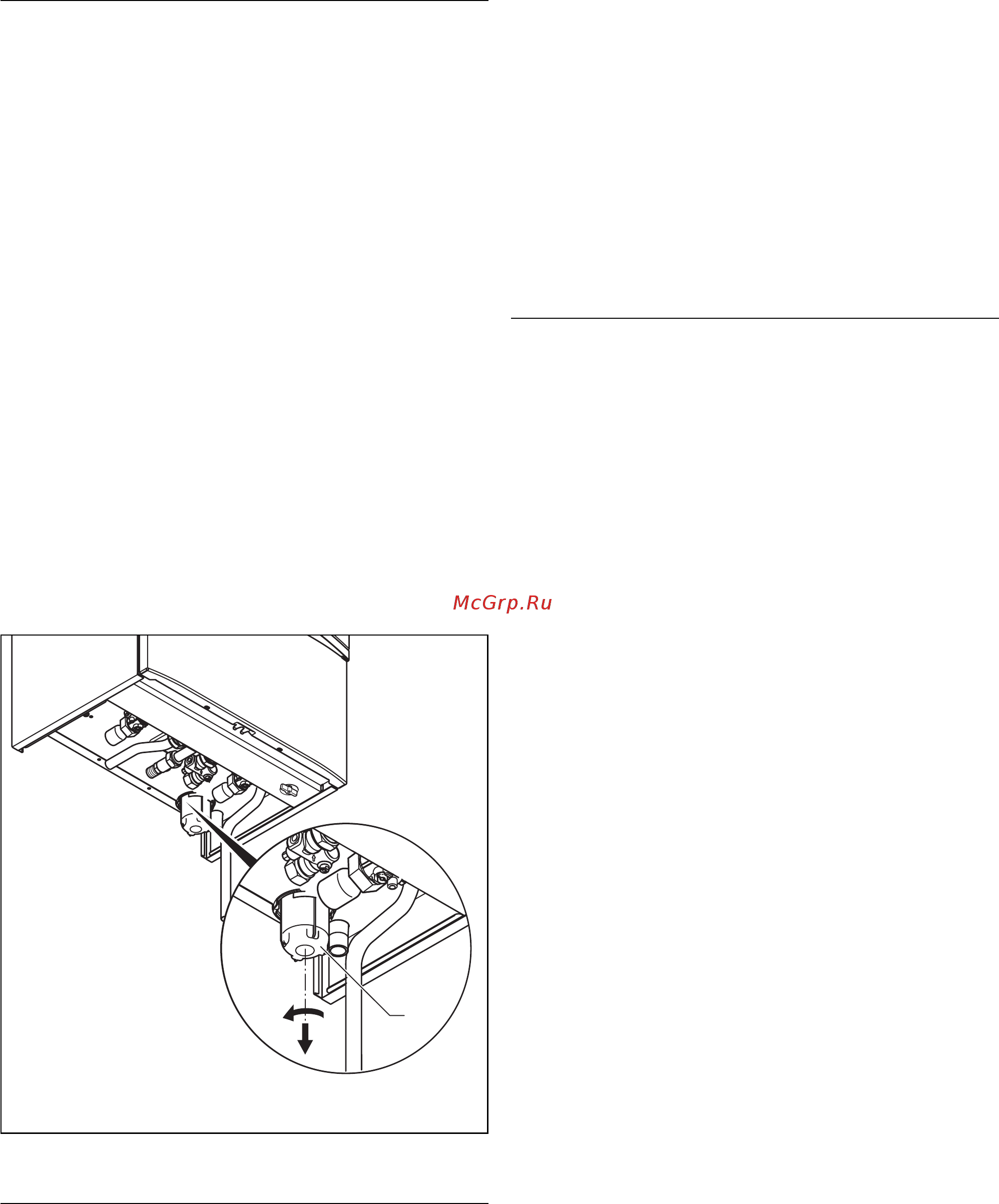

Рис. 6.3 Заполнение сифона конденсационной воды
d
Опасно!
В случае работы прибора с пустым сифоном
существует опасность отравления выходящими
отработанными газами. Поэтому перед вводом в
эксплуатацию непременно заполните сифон согласно
следующему описанию.
• Снимите нижнюю часть (1) сифона конденсационной воды,
повернув штыковый затвор против часовой стрелки.
• Заполните нижнюю часть водой, оставив прибл. 10 мм до
верхнего края.
• Снова закрепите нижнюю часть на сифоне конденсационной
воды.
6.2 Проверка настроек газовой арматуры
6.2.1 Заводская настройка
На заводе прибор настроен на значения, приведенные в
таблице 6.1. В некоторых областях требуется адаптация на
месте.
a
Внимание!
Сбои прибора или уменьшение срока службы. Перед
вводом прибора в эксплуатацию сравните данные о
настроенном виде газа на маркировочной табличке
с местным видом газа. Проверка количества газа не
требуется. Регулировка выполняется на основе доли
CO
2
в отработанных газах.
Исполнение прибора соответствует имеющемуся местному
виду газа:
• Проверьте частичную нагрузку отопления и при
необходимости настройте ее, см. раздел 7.2.1.
Исполнение прибора не соответствует имеющемуся местному
виду газа:
• Произведите перенастройку газа. Затем произведите
настройку газа, как описано ниже.
6.2.2 Проверка входного давления (давления истечения
газа)
При проверке входного давления соблюдайте следующий
порядок действий:
• Снимите лицевую обшивку прибора.
• Закройте запорный газовый кран прибора.
