15Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
Установка 5
или душа. Электроустановка должна удовлетворять
национальным предписаниям (предписания по
напряжению для низковольтных установок).
• Снимите переднюю часть обшивки прибора и откиньте
вперед распределительную коробку.
1
2

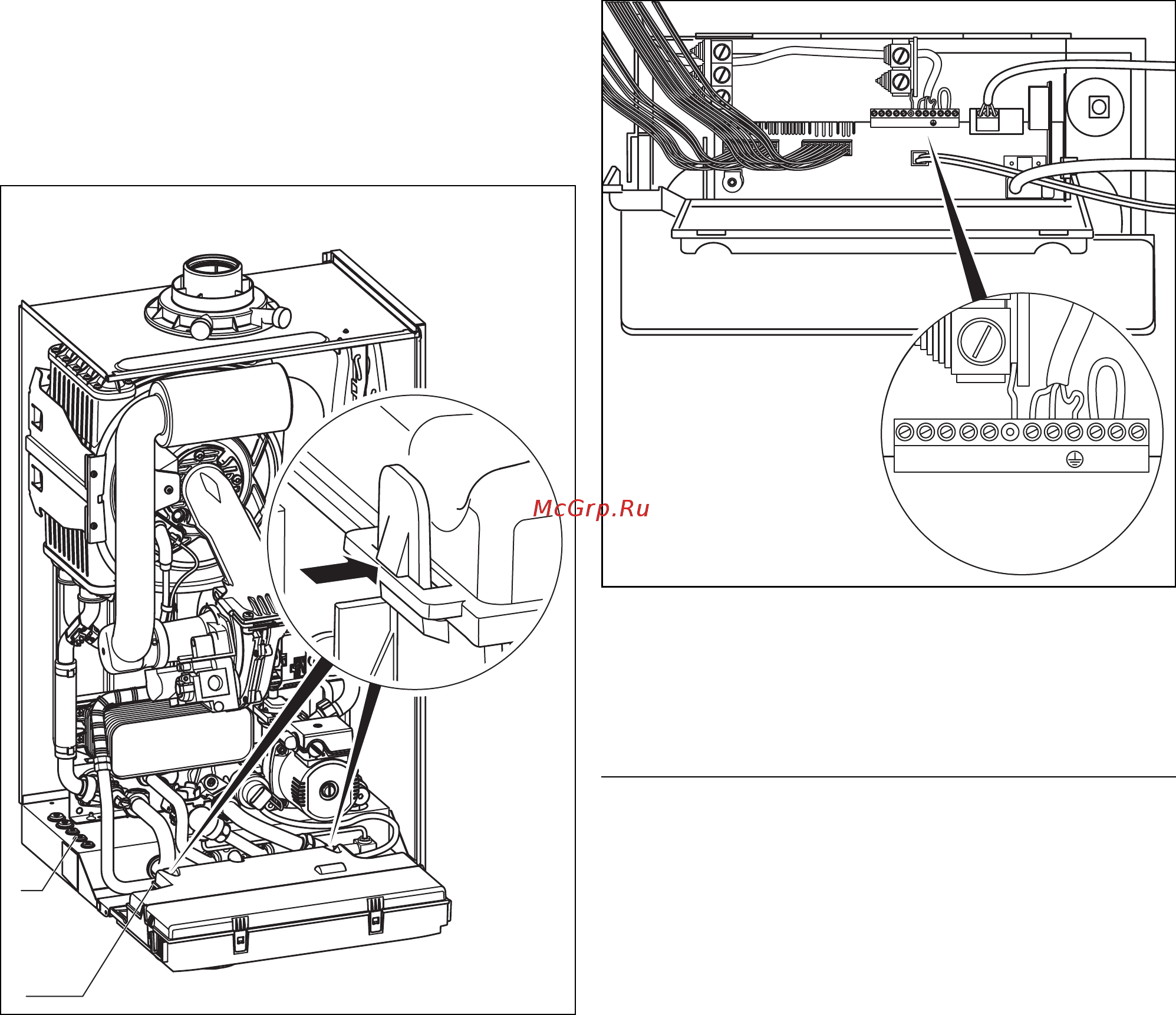

Рис. 5.9 Открывание задней стенки распределительной коробки
• Отсоедините заднюю крышку распределительной коробки
и откиньте ее вверх.
• Проведите сетевую подводящую линию через кабельные
вводы (1) слева на нижней стороне прибора.
• Затем проведите сетевую подводящую линию через кабельные
вводы (2) в распределительную коробку и укоротите провод
до необходимой длины.
-+789 LN 345
-+789 LN 345
Рис. 5.10 Кабелепровод сетевой подводящей линии
• Удалите оболочку с сетевой подводящей линии прибл. на
2 – 3 см и зачистите изоляцию жил.
• Подключите соответствующие соединительные кабели
к соответствующим резьбовым клеммам электроники.
h
Указание!
Обеспечьте, чтобы соединительный кабель был
механически прочно закреплен в винтовых клеммах.
• Закройте заднюю крышку распределительной коробки
и прижмите ее, чтобы она зафиксировалась с характерным
щелчком.
• Откиньте распределительную коробку вверх и прижмите ее
обоими зажимами справа и слева к боковой обшивке
прибора, чтобы они зафиксировались с характерным
щелчком.
• Установите лицевую обшивку.
5.9.2 Подключение регулирующих приборов,
принадлежностей и внешних компонентов установки
Следующие регулирующие приборы, принадлежности
и компоненты установки можно подключать на электронике
прибора ecoTEC plus: см. табл. 5.1.
Монтаж следует выполнять согласно соответствующему
руководству по эксплуатации. Необходимые соединения
с электроникой отопительного прибора (напр., внешними
регуляторами, внешними датчиками и др.) предпринимайте
следующим образом:
• Снимите переднюю часть обшивки прибора и откиньте
вперед распределительную коробку.
• Отсоедините заднюю крышку распределительной коробки
и откиньте ее вверх.
• Проведите соединительные провода подключаемых
компонентов через кабельные вводы (1) слева на нижней
стороне прибора, см. рис. 5.9.
