35Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
Осмотр и техобслуживание 8
1
2
3

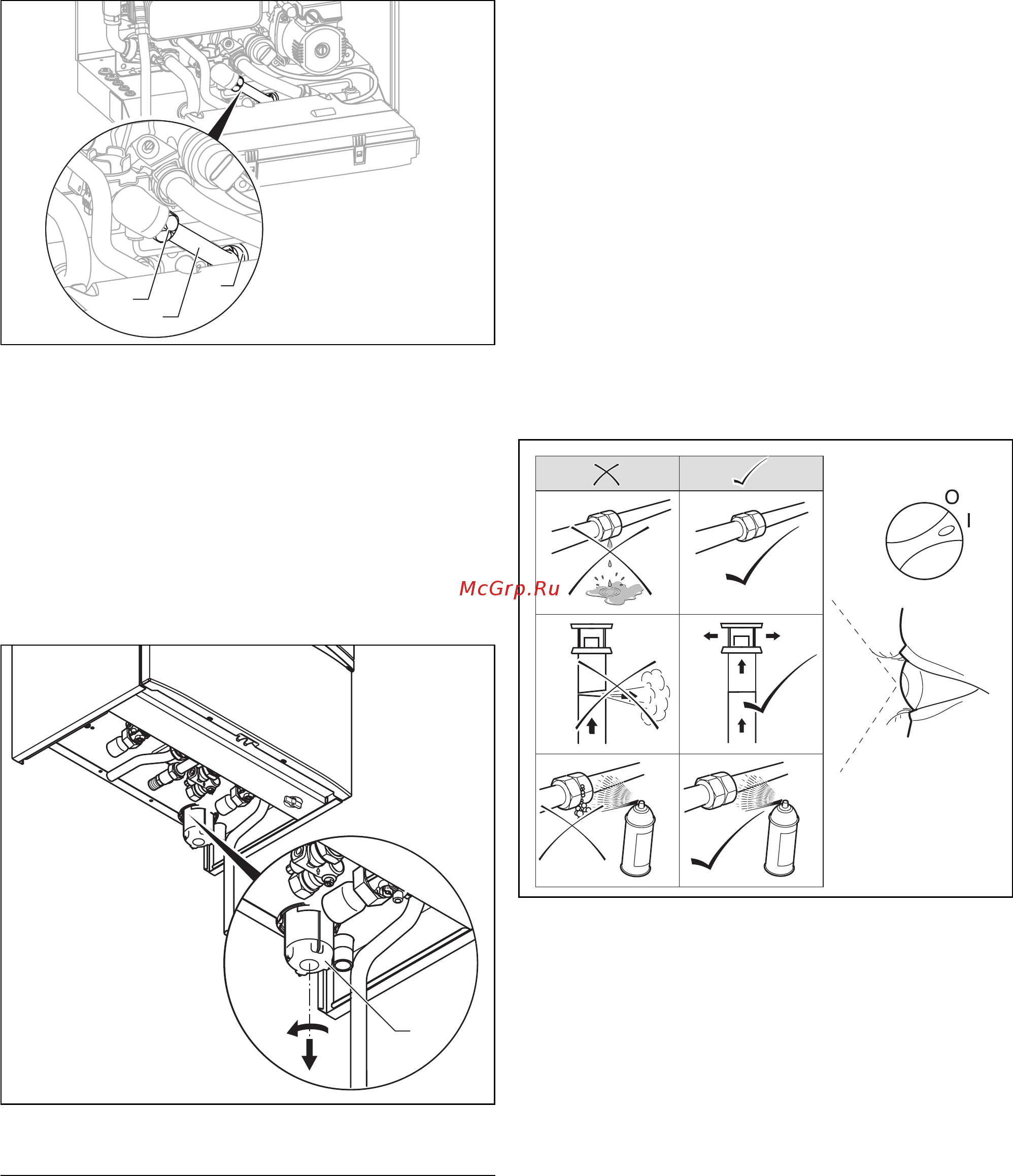

Рис. 8.10 Демонтаж колена трубы с фильтром холодной воды
• Снимите переднюю часть обшивки прибора и откиньте блок
электроники вперед.
• Ослабьте накидные гайки (3) и проходную муфту (1).
• Извлеките колено трубы (2) из прибора.
• Промойте колено трубы под струей воды против направления
потока.
• Установите колено трубы с очищенным фильтром на место.
• Все время используйте новые уплотнения.
8.6 Очистка сифона конденсационной воды
1
Рис. 8.11 Очистка сифона конденсационной воды
d
Опасно!
В случае работы прибора с пустым сифоном
существует опасность отравления выходящими
отработанными газами.
Поэтому каждый раз после очистки снова заполняйте
сифон.
• Снимите нижнюю часть (1) сифона конденсационной воды,
повернув штыковый затвор против часовой стрелки.
• Очистите нижнюю часть сифона, промыв ее водой.
• Заполните нижнюю часть водой, оставив прибл. 10 мм до
верхнего края.
• Снова закрепите нижнюю часть на сифоне конденсационной
воды.
8.7 Проверка входного давления (давления истечения
газа)
Чтобы проверить давление подключения, действуйте так, как
описано в разделе 6.2.2.
8.8 Пробная эксплуатация
После окончания работ по техническому обслуживанию
выполните следующие проверки:
• Введите прибор в эксплуатацию согласно соответствующему
руководству по эксплуатации.
Рис. 8.12 Эксплуатационная проверка
• Проверьте прибор на герметичность со стороны газа и воды.
• Проверьте герметичность и прочность крепления системы
дымоходов/воздуховодов.
• Проверьте перерозжиг и правильность картины пламени
горелки.
• Проверьте функционирование отопления (см. раздел 6.3.1)
и подогрев воды (см. раздел 6.3.2).
• Запротоколируйте выполненный осмотр/техобслуживание на
предусмотренном для этого бланке договора на проведение
осмотров либо техобслуживания.
