45Руководство по установке и техобслуживанию ecoTEC plus 0020050886_00
10.5 Замена первичного теплообменника
d
Опасно!
Перед заменой деталей учтите указания по технике
безопасности, описанные в разделе 10.1.
• Отсоедините прибор от электросети, как это описано в 10.1,
и закройте сервисный кран в подводящей линии газа.
• Закройте сервисные краны в подающей и отводящей линиях
отопления и опорожните прибор.
• Демонтируйте компактный термомодуль, как описано в 8.4.1.
• Извлеките трубопровод конденсата, идущий к сифону, из
первичного теплообменника.
1
2
3

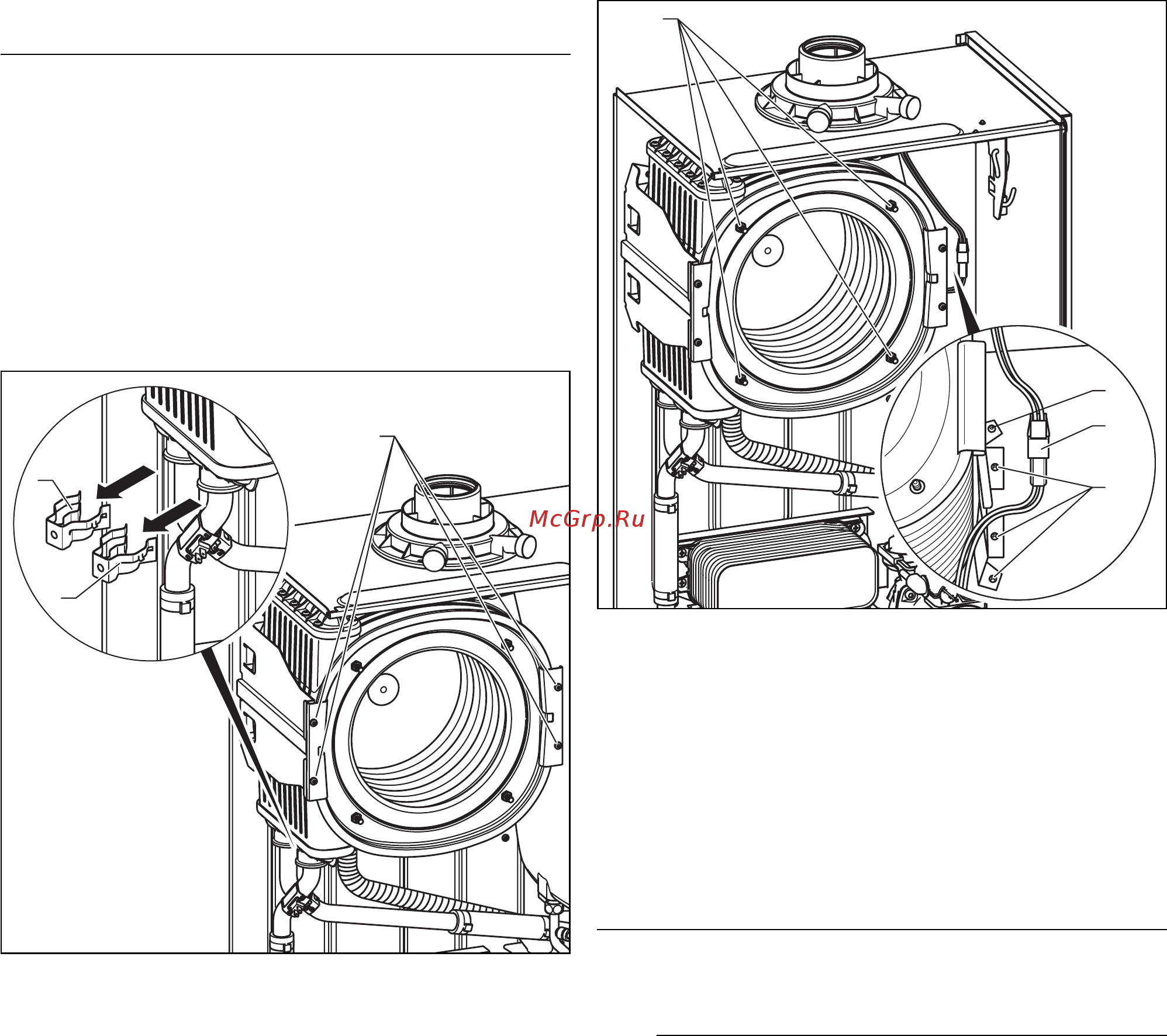

Рис. 10.5 Замена первичного теплообменника
• Снимите скобы (1) и (2) и ослабьте патрубки отводящей
и подводящей линий на первичном теплообменнике.
• Удалите четыре болта (3) на держателе первичного
теплообменника.
3
2
1
4
Рис. 10.6 Крепление первичного теплообменника
• Разъедините штекерное соединение (2) термопредохранителя
в первичном теплообменнике.
• Удалите три болта (3) на держателе первичного
теплообменника.
• Поверните держатель и заклепку (1) в сторону, потяните
первичный теплообменник вниз и вправо и извлеките его из
прибора.
• Монтируйте новый первичный теплообменник в обратной
последовательности, а также замените уплотнения.
a
Внимание!
Опасность повреждений первичного теплообменника!
Четыре болта (4) нельзя ни ослаблять, ни подтягивать.
Внимание!
Вставьте уплотнительные кольца патрубков подающей
и отводящей линий на первичном теплообменнике,
используя подходящий смазочный материал (напр.,
мыльный щелок).
Вставьте патрубки подающей и отводящей линий до
упора в первичный теплообменник и проследите, чтобы
скобы на них были установлены правильно
(см. рис. 10.5).
• После монтажа нового первичного теплообменника заполните
и опорожните прибор, а при необх. и установку.
• После окончания работ выполните проверку на предмет газо-
и водонепроницаемости, а также эксплуатационную проверку
(см. раздел 8.8)!
