Dell XPS 13, 9360-9838 [15/69] Установка нижней крышки
![Dell xps 13, 9333-3074 [15/69] Установка нижней крышки](/views2/1166437/page15/bgf.png)
Нижняя крышка 15
Нижняя крышка
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними
компонентами компьютера ознакомьтесь с информацией о мерах
предосторожности, поставляемой с компьютером, и следуйте
инструкциям, приведенным в
«Перед началом работы» на стр. 9.
Дополнительные сведения по вопросам безопасности см. на веб-
странице, посвященной соответствию нормативам:
www.dell.com/regulatory_compliance.

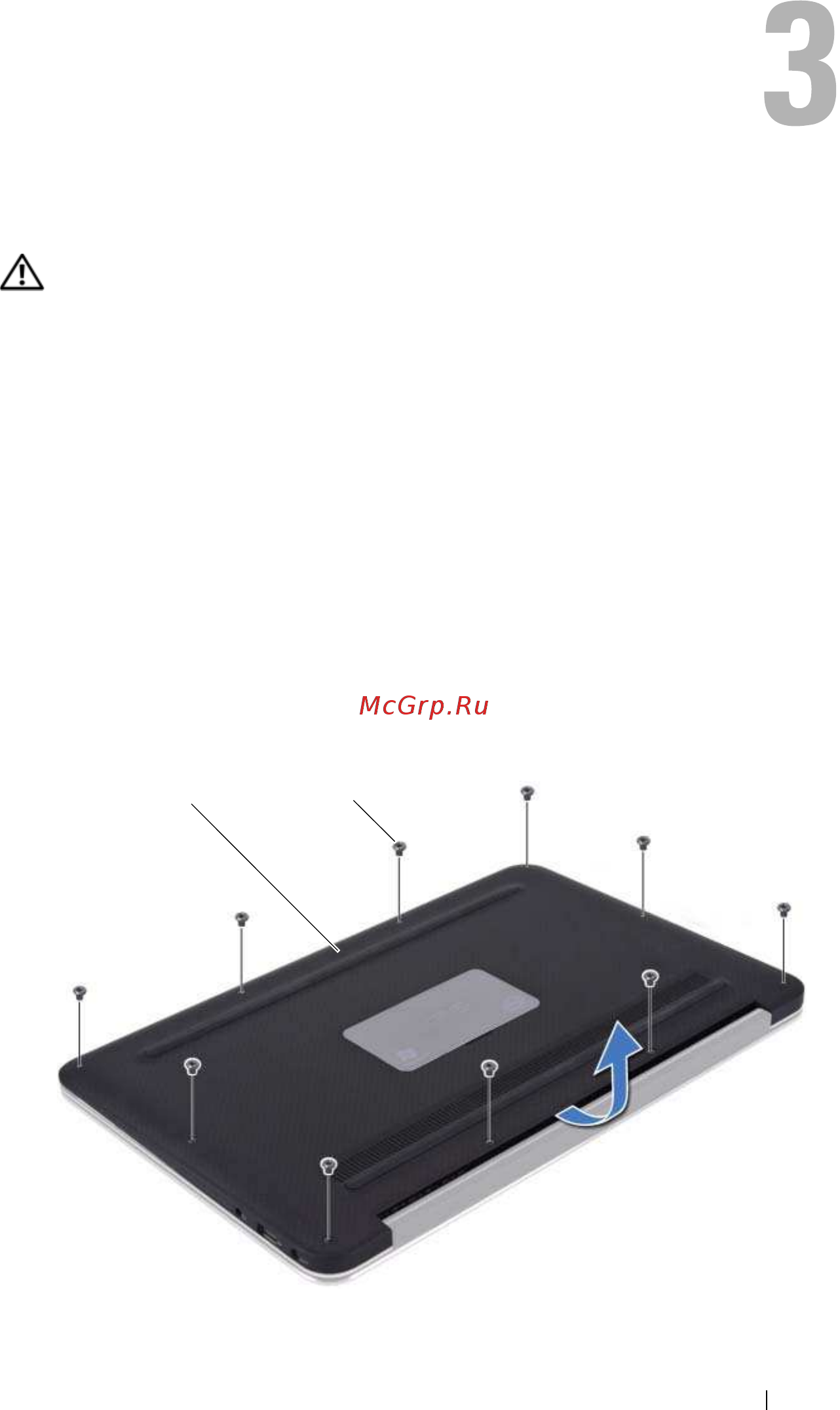

Снятие нижней крышки
1
Закройте дисплей и переверните компьютер.
2
Используя отвертку Torx 5, отвинтите винты, крепящие
нижнюю крышку к упору для рук в сборе.
3
Кончиками пальцев приподнимите нижнюю крышку, начиная с задней
стороны компьютера.
4
Снимите нижнюю крышку с упора для рук в сборе.
1 нижняя крышка 2 винты (10)
1 2
