Dell XPS 13, 9360-9838 [68/69] Снятие упора для рук в сборе
![Dell XPS 13, 9360-9838 [68/69] Снятие упора для рук в сборе](/views2/1166437/page68/bg44.png)
68 Упор для рук в сборе
Снятие упора для рук в сборе
1
Выверните винты, которыми дисплей в сборе крепится к упору для рук
в сборе.
2
Осторожно поднимите упор для рук в сборе на 90 градусов, затем
снимите упор для рук в сборе с дисплея в сборе.
ПРЕДУПРЕЖДЕНИЕ. Отделите упор для рук в сборе от дисплея
в сборе, соблюдая осторожность, чтобы не повредить дисплей в
сборе.
Установка упора для рук в сборе
1
Вставьте и поместите на место упор для рук в сборе на дисплей в сборе.
2
Нажмите на крепежные петли дисплея и убедитесь в том, что отверстия
для винтов на дисплее совмещены с отверстиями для винтов упора для
рук в сборе.
3
Вверните обратно винты, которыми упор для рук в сборе крепится к
дисплею в сборе.

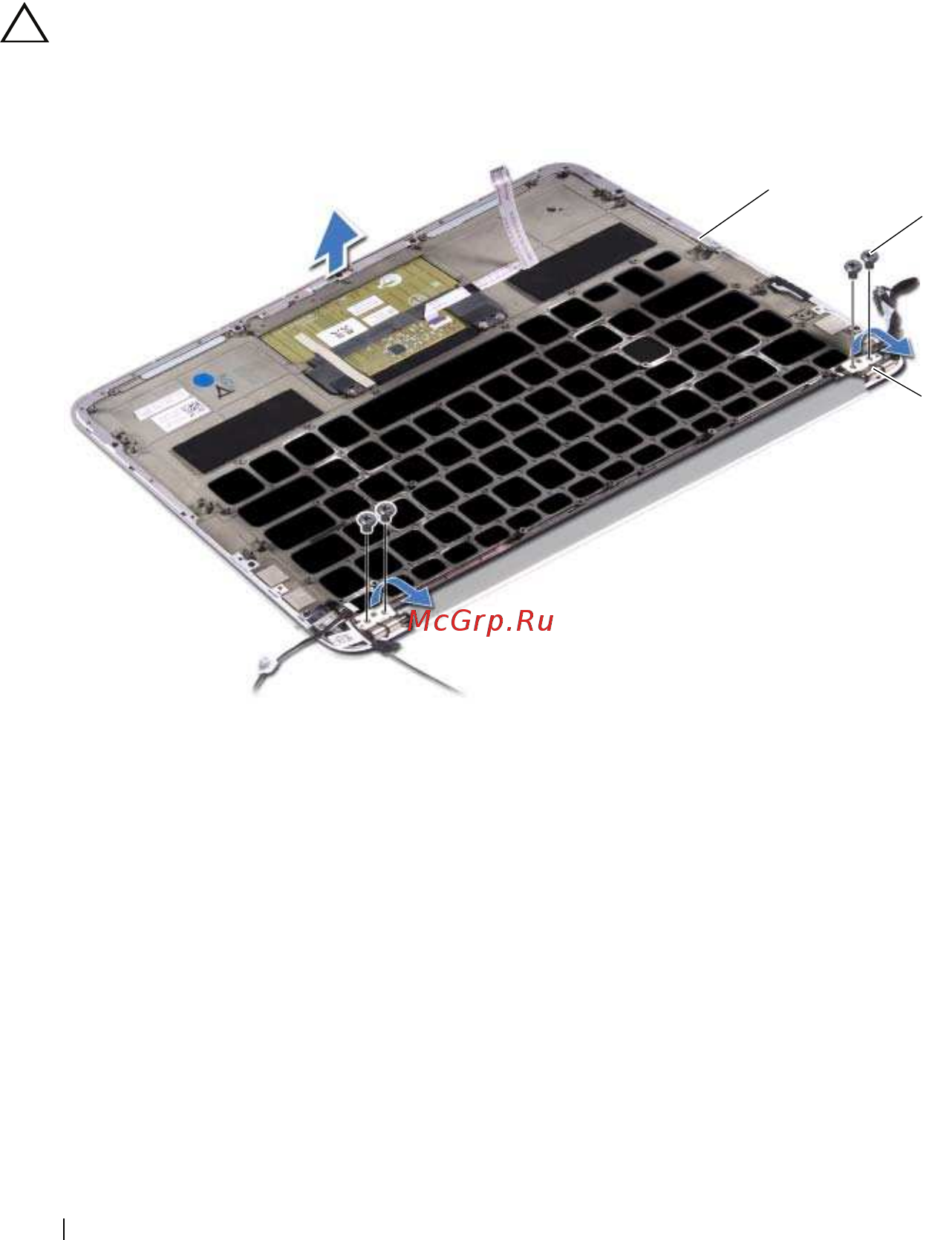

1 упор для рук в сборе 2 винты (4)
3 шарниры дисплея (2)
3
1
2
