40 Разъем адаптера питания
4
Отсоедините кабель разъема адаптера питания от разъема на
системной плате.
5
Снимите кабель разъема адаптера питания с
направляющей на вентиляторе.
6
Открутите винт, которым разъем адаптера питания крепится к упору для
рук в сборе.
7
Приподнимите разъем адаптера питания и снимите его с упора для рук в
сборе.

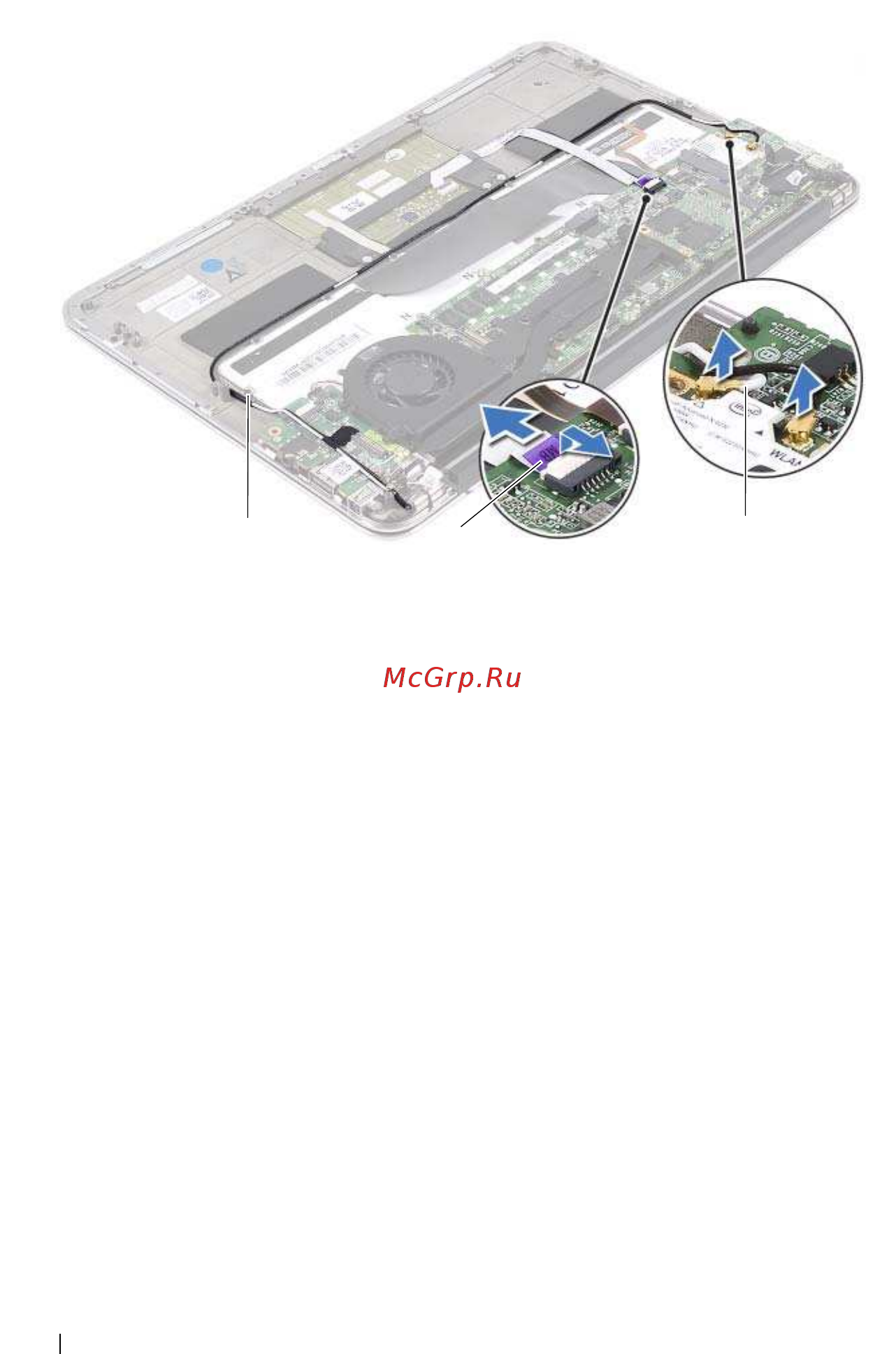

1 направляющие желобки 2 кабель сенсорной панели
3 кабели мини-платы (2)
