60 Дисплей в сборе
6
Снимите кабели мини-карты с направляющих.
7
Выверните винты, которыми дисплей в сборе крепится к упору для рук
в сборе.

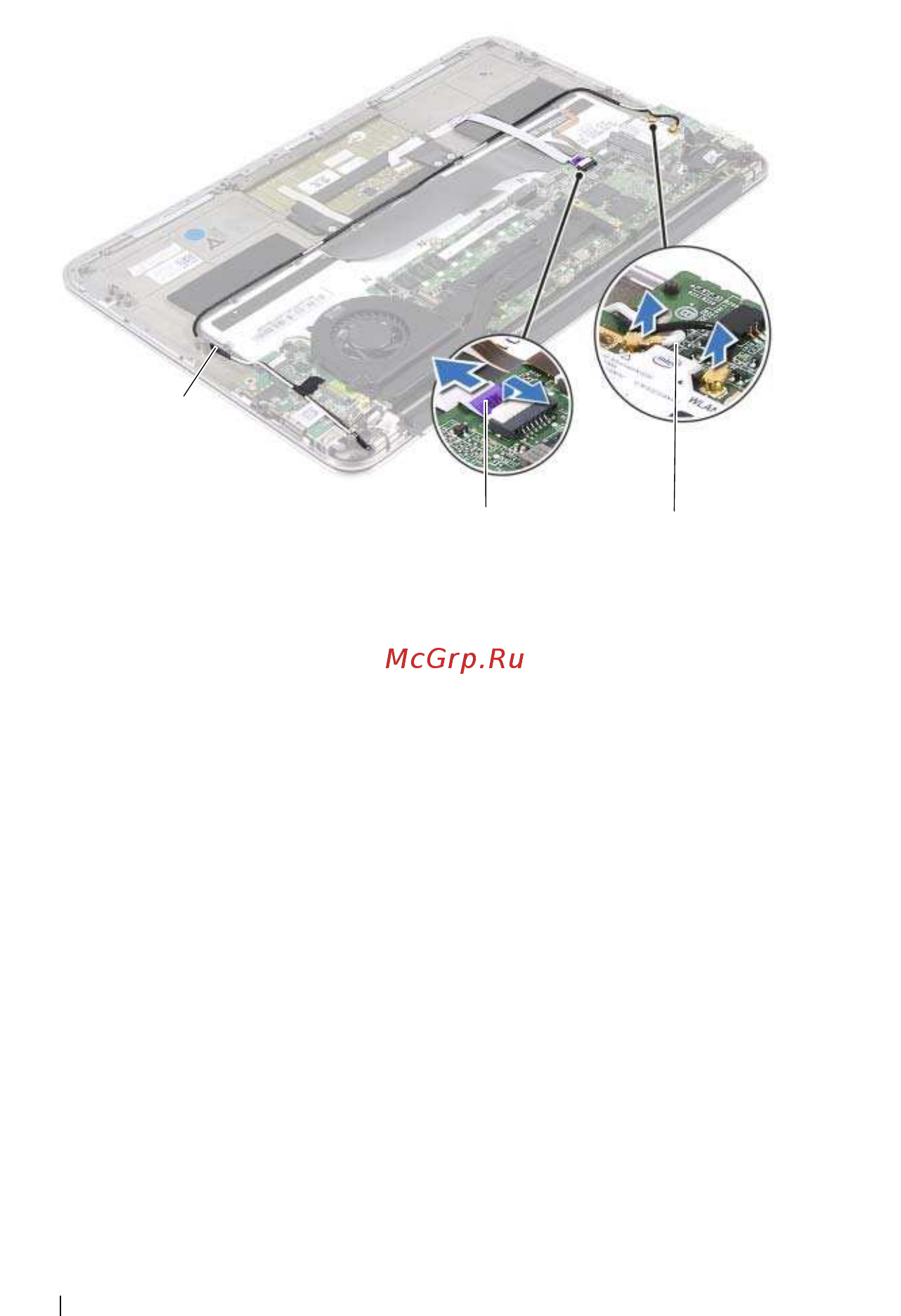

1 направляющие желобки 2 кабель сенсорной панели
3 кабели мини-платы (2)
1
3
2
