44 Плата ввода-вывода
Извлечение платы ввода-вывода
1
Открутите винт, которым плата ввода-вывода крепится к упору для рук
в сборе.
2
Приподнимите плату ввода-вывода и снимите ее с упора для рук в
сборе.
Установка платы ввода-вывода
1
Совместите резьбовые отверстия на плате ввода-вывода с резьбовыми
отверстиями на упоре для рук в сборе.
2
Завинтите винт, которым плата ввода-вывода крепится к упору для рук в
сборе.

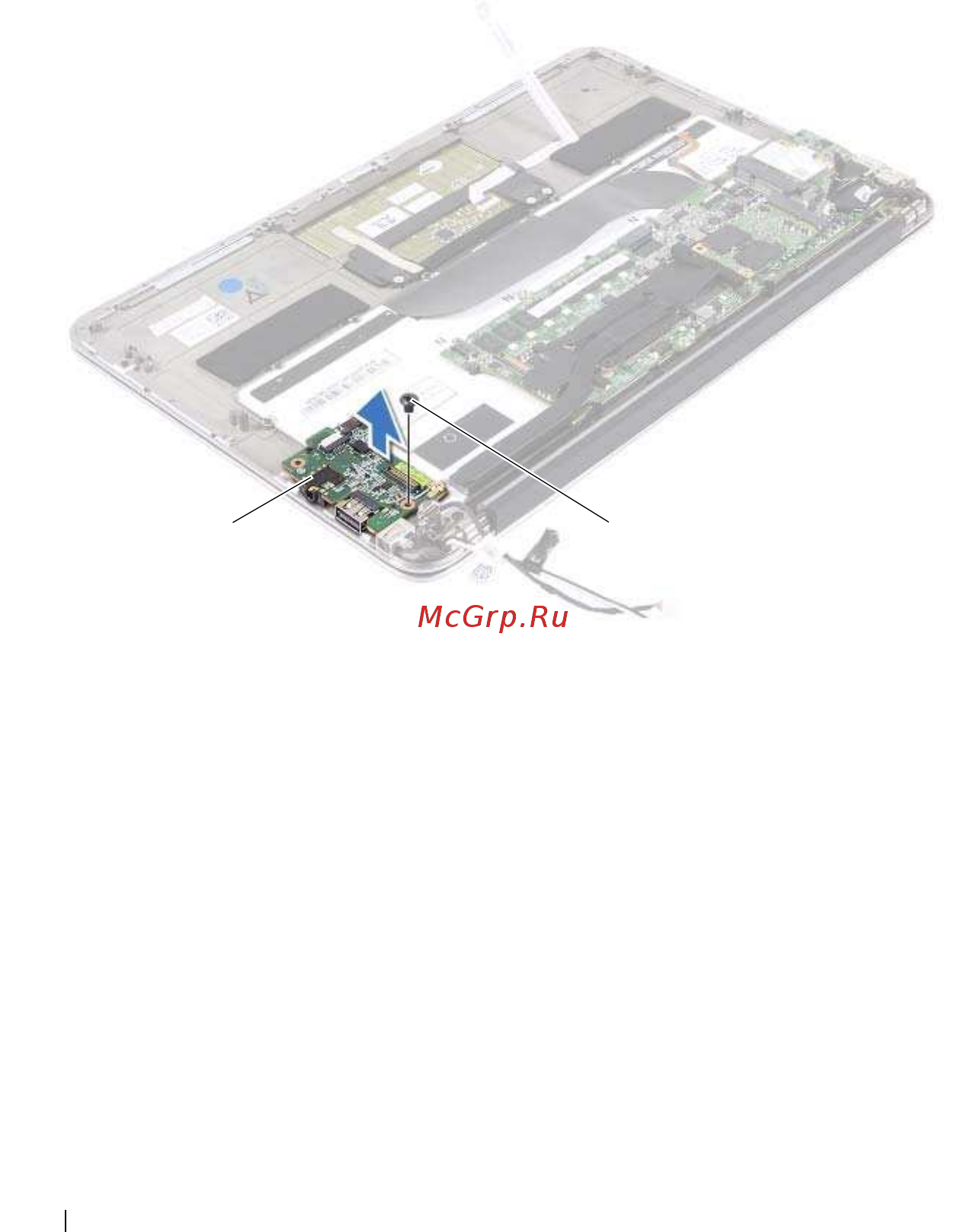

1 плата ввода-вывода 2 винт
