Dell XPS 13, 9360-9838 [30/69] Обратная установка твердотельного диска
![Dell XPS 13, 9360-9838 [30/69] Обратная установка твердотельного диска](/views2/1166437/page30/bg1e.png)
30 Твердотельный диск

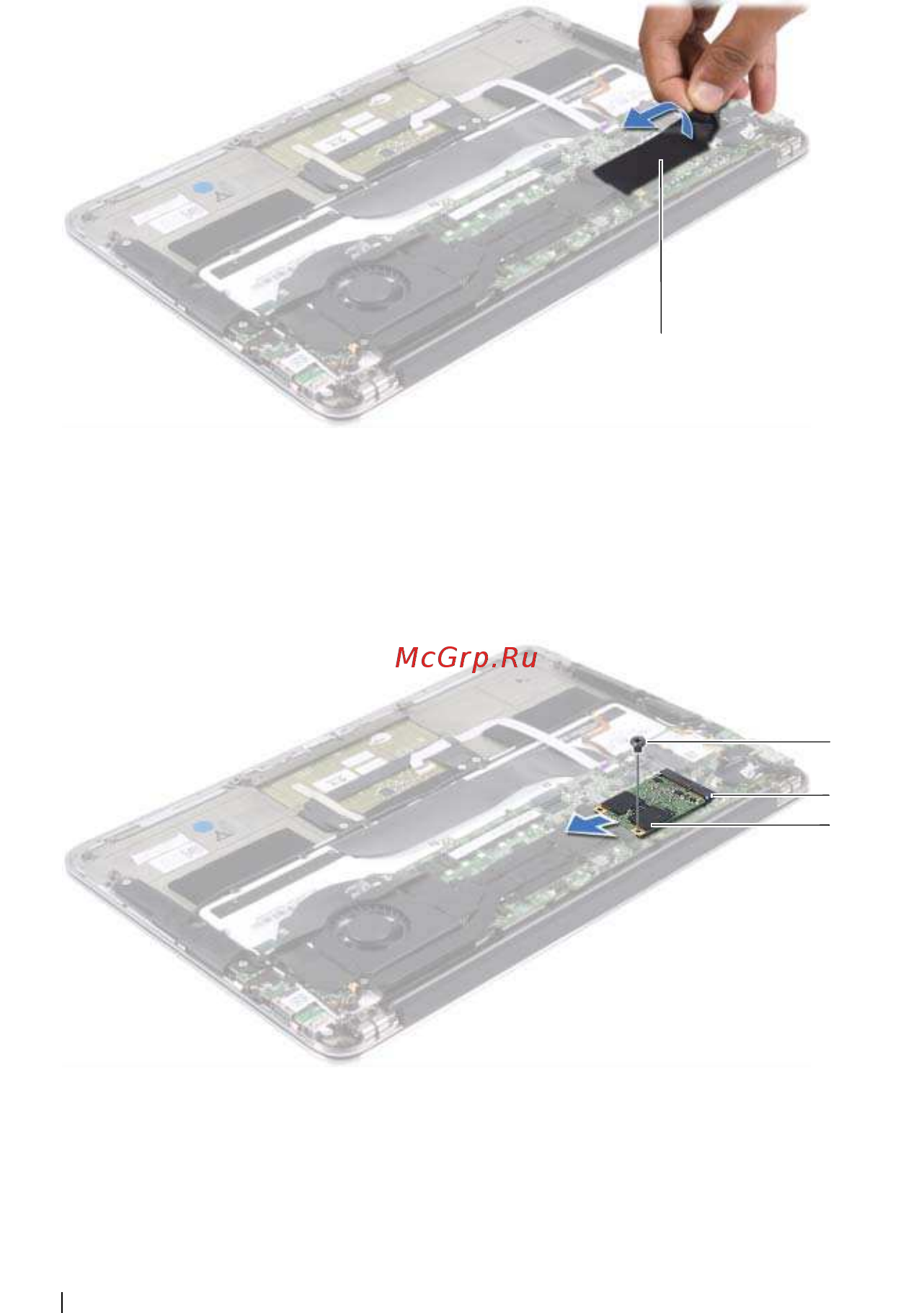

Извлечение твердотельного диска
1
Снимите ленту, которая наклеена на твердотельный диск.
2
Вывинтите винт, крепящий твердотельный диск к системной плате.
3
Сдвиньте и выньте твердотельный диск из разъема системной платы.
1лента
1 винт 2 разъем системной платы
3 твердотельный диск
1
2
3
1
