20 Аккумулятор
Замена аккумулятора
1
Совместите резьбовые отверстия на аккумуляторе с резьбовыми
отверстиями на упоре для рук в сборе.
2
Завинтите винты, которыми аккумулятор крепится к упору для рук в
сборе.
3
Подключите кабель аккумулятора к системной плате.
Действия после завершения операции
1
Установите плату индикатора питания.
См. раздел «Замена платы индикатора питания» на стр. 18.
2
Установите нижнюю крышку. См. раздел «Установка нижней крышки»
на стр. 16.
3
Выполните инструкции, описанные в разделе «После выполнения работ с
внутренними компонентами компьютера» на стр. 13.

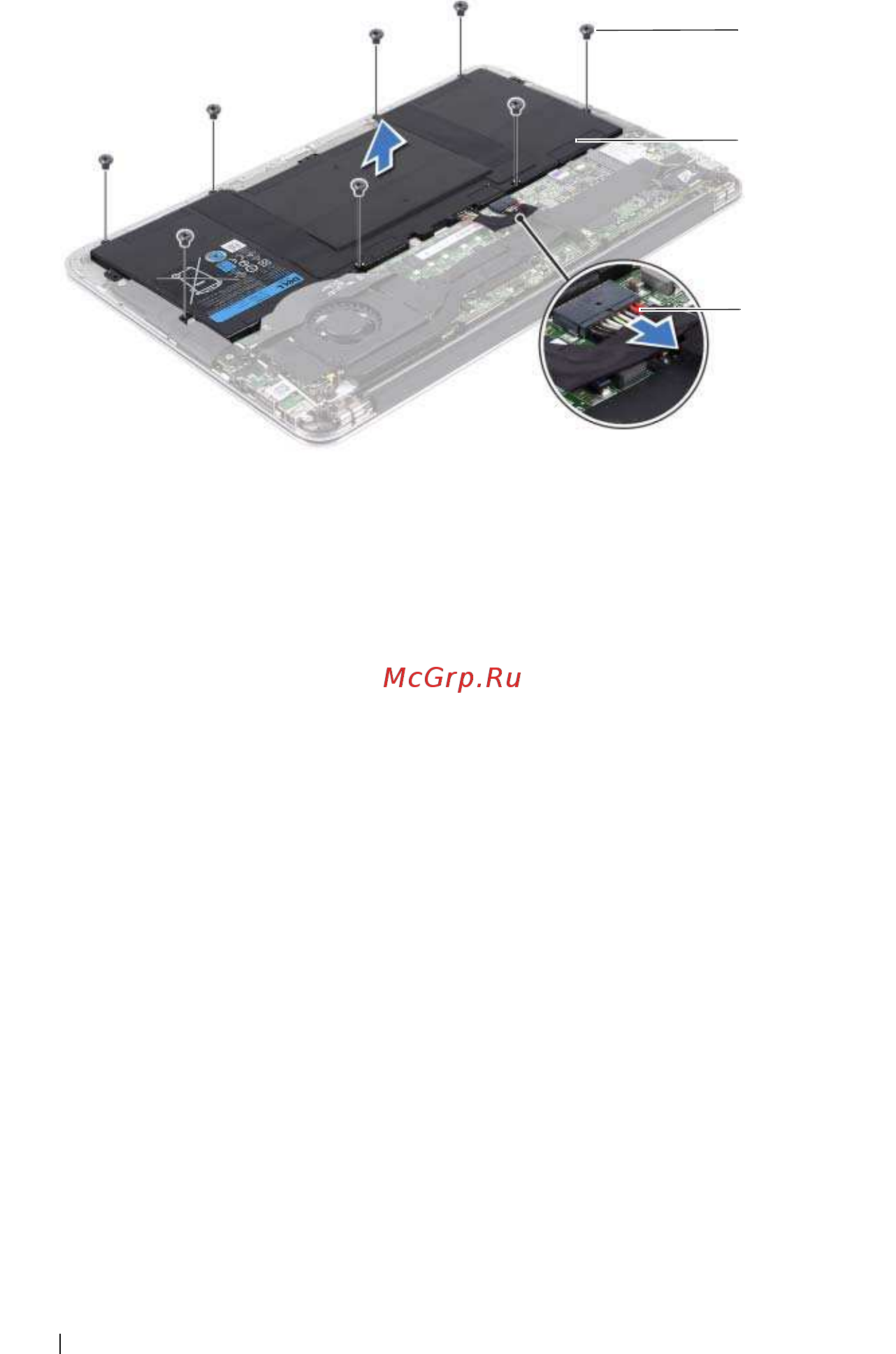

1 винты (8) 2 аккумулятор
3 кабель аккумулятора
3
2
1
