Вентилятор 37
4

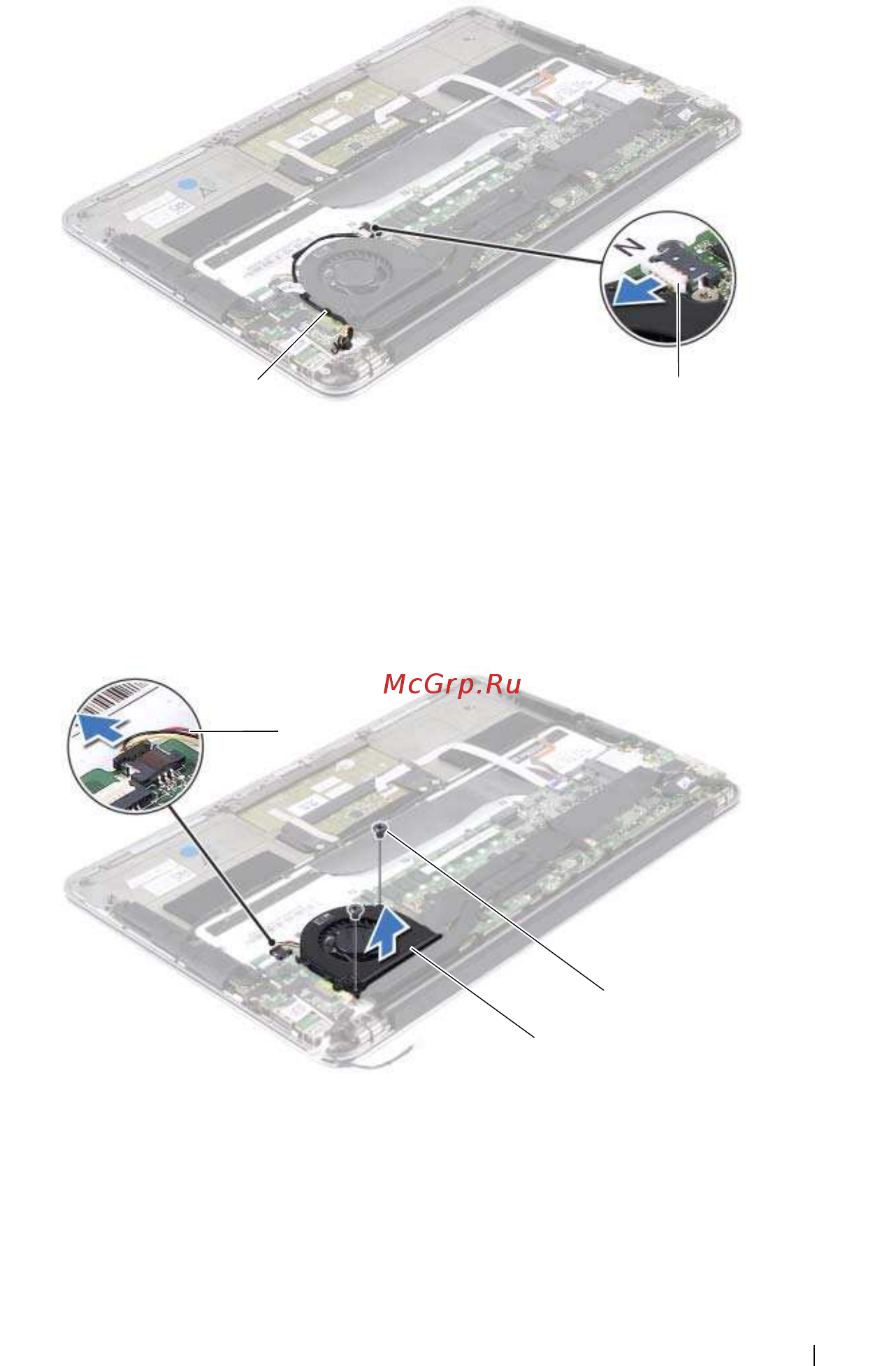

Отсоедините кабель вентилятора от разъема платы ввода-вывода.
5
Выверните винты, которыми вентилятор крепится к упору для рук в сборе.
6
Снимите вентилятор с упора для рук в сборе.
1 направляющие желобки 2 кабель разъема адаптера
питания
1 кабель вентилятора 2 винты (2)
3 вентилятор
2
1
3
2
1
