Dell XPS 13, 9360-9838 [34/69] Вентилятор
![Dell XPS 13, 9360-9838 [34/69] Вентилятор](/views2/1166437/page34/bg22.png)
34 Теплоотвод
Установка радиатора
ПРИМЕЧАНИЕ. Если первоначальная системная плата и радиатор
повторно устанавливаются вместе, можно использовать старую
термопасту. В случае замены системной платы или
радиатора используйте термонакладку, входящую в комплект
поставки, чтобы обеспечить требуемую теплопроводность.
1
Удалите термопасту с нижней части радиатора и нанесите новую термопасту.
2
Совместите резьбовые отверстия на блоке радиатора с резьбовыми
отверстиями в системной плате.
3
В последовательном порядке (указанном на радиаторе) завинтите
винты, которыми радиатор крепится к системной плате.
Действия после завершения операции
1
Установите аккумулятор. См. раздел «Замена аккумулятора» на стр. 20.
2
Установите плату индикатора питания.
См. раздел «Замена платы индикатора питания» на стр. 18.
3
Установите нижнюю крышку. См. раздел «Установка нижней крышки»
на стр. 16.
4
Выполните инструкции, описанные в разделе «После выполнения работ с
внутренними компонентами компьютера» на стр. 13.

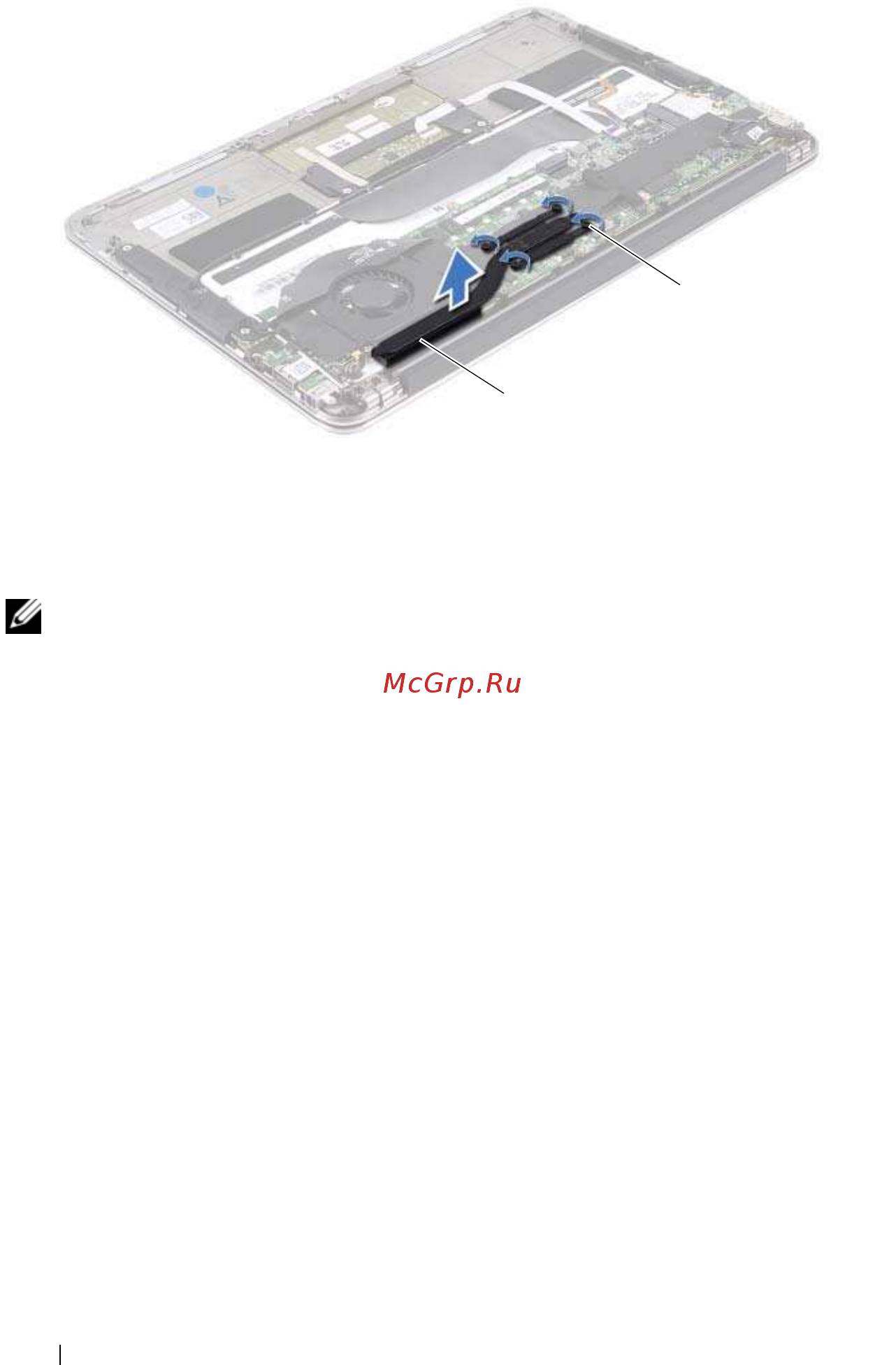

1 радиатор 2 винты (4)
