22 Динамики
2

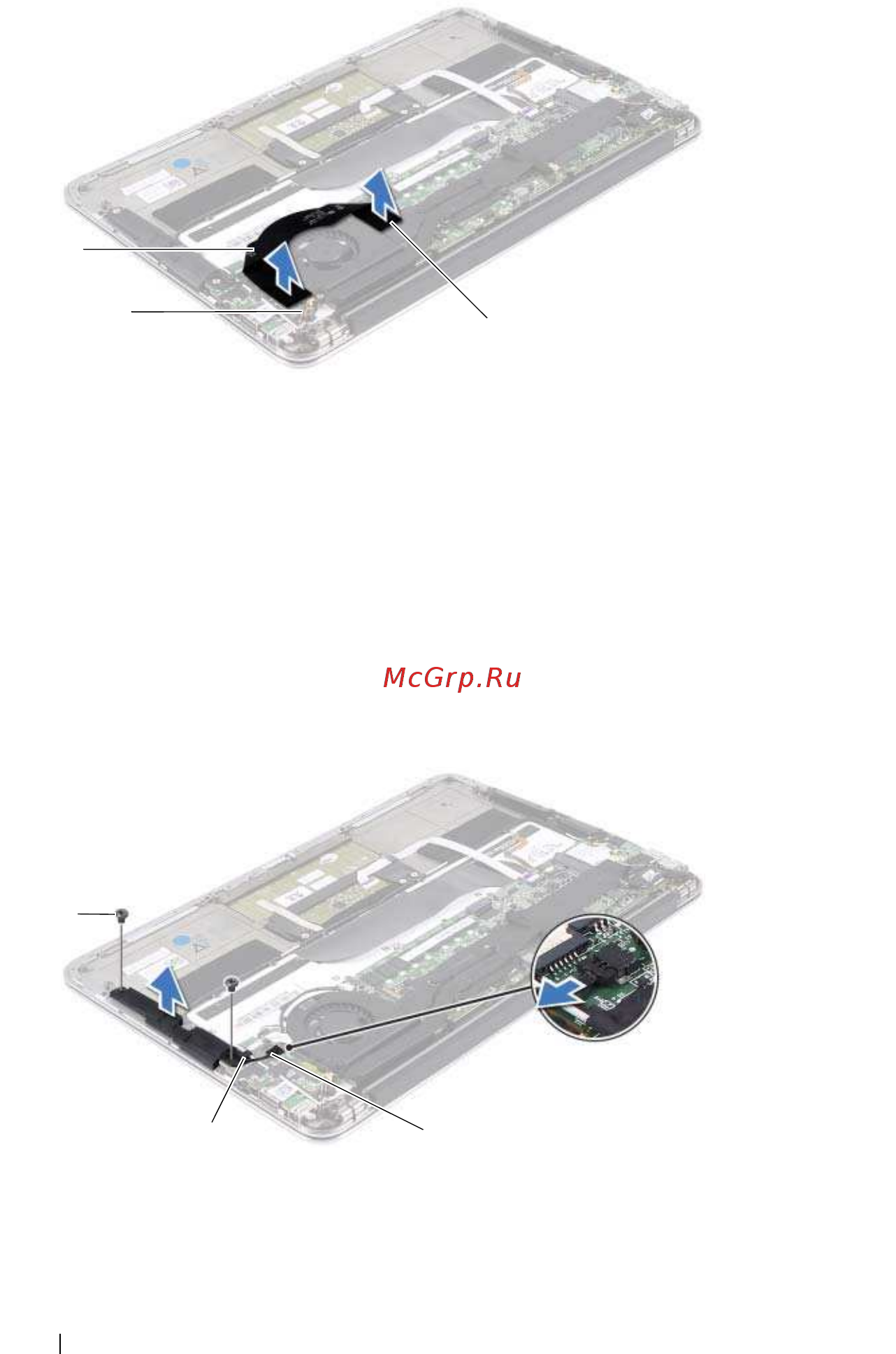

Отсоедините кабель левого динамика от разъема платы ввода-вывода.
3
Отсоедините кабели мини-платы от направляющей левого динамика.
4
Выверните два винта, которыми левый динамик крепится к упору для
рук в сборе.
5
Снимите левый динамик с упора для рук в сборе.
1 Кабель ввода-вывода 2 Разъем платы ввода-вывода
3 разъем системной платы
1 винты (2) 2 направляющие
3 кабель левого динамика
2
3
1
1
3
2
