Dell XPS 13, 9360-9838 [26/69] Замена мини платы
![Dell XPS 13, 9360-9838 [26/69] Замена мини платы](/views2/1166437/page26/bg1a.png)
26 Беспроводная плата Mini-Card

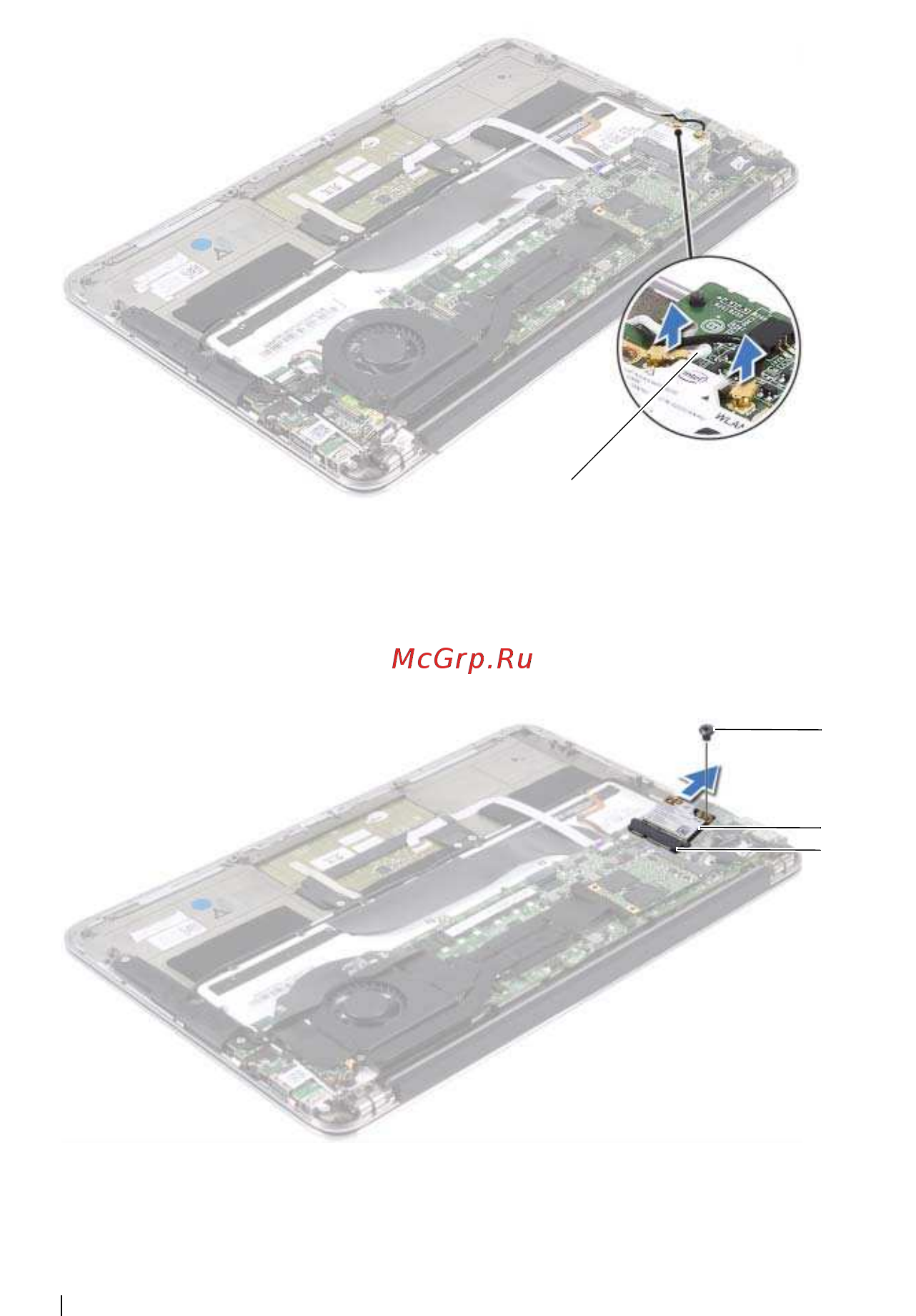

Извлечение мини-платы
1
Отключите кабели мини-платы от разъемов мини-платы.
2
Выверните винт, которым мини-плата крепится к системной плате.
3
Сдвиньте и выньте мини-плату из разъема системной платы.
1 кабели мини-платы (2)
1 винт 2 мини-плата
3 разъем системной платы
1
2
3
1
