Dell XPS 13, 9360-9838 [36/69] Извлечение вентилятора
![Dell XPS 13, 9360-9838 [36/69] Извлечение вентилятора](/views2/1166437/page36/bg24.png)
36 Вентилятор
Извлечение вентилятора
1

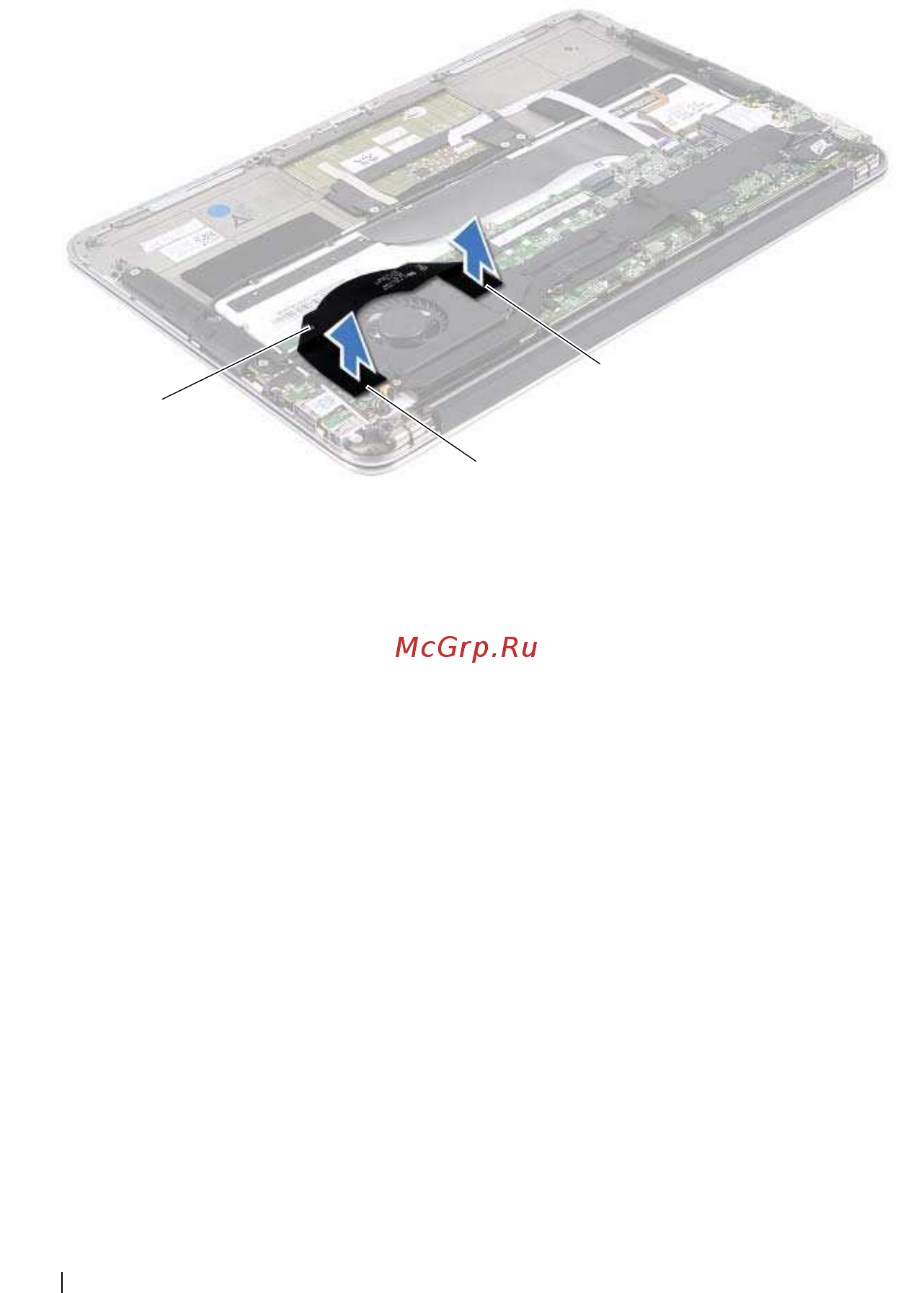

Отключите кабель ввода-вывода от разъема платы ввода-вывода и
разъема системной платы.
2
Отсоедините кабель разъема адаптера питания от разъема на
системной плате.
3
Снимите кабель разъема адаптера питания с
направляющей на вентиляторе.
1 Кабель ввода-вывода 2 Разъем платы ввода-вывода
3 разъем системной платы
2
3
1
