64 Клавиатура
Извлечение клавиатуры
1
Выверните винт, которым крепится зажим мини-платы.
2
Снимите зажим мини-платы с упора для рук в сборе.
3
Выверните винты, которыми клавиатура крепится к упору для рук в
сборе.
4
Снимите клавиатуру с упора для рук в сборе.

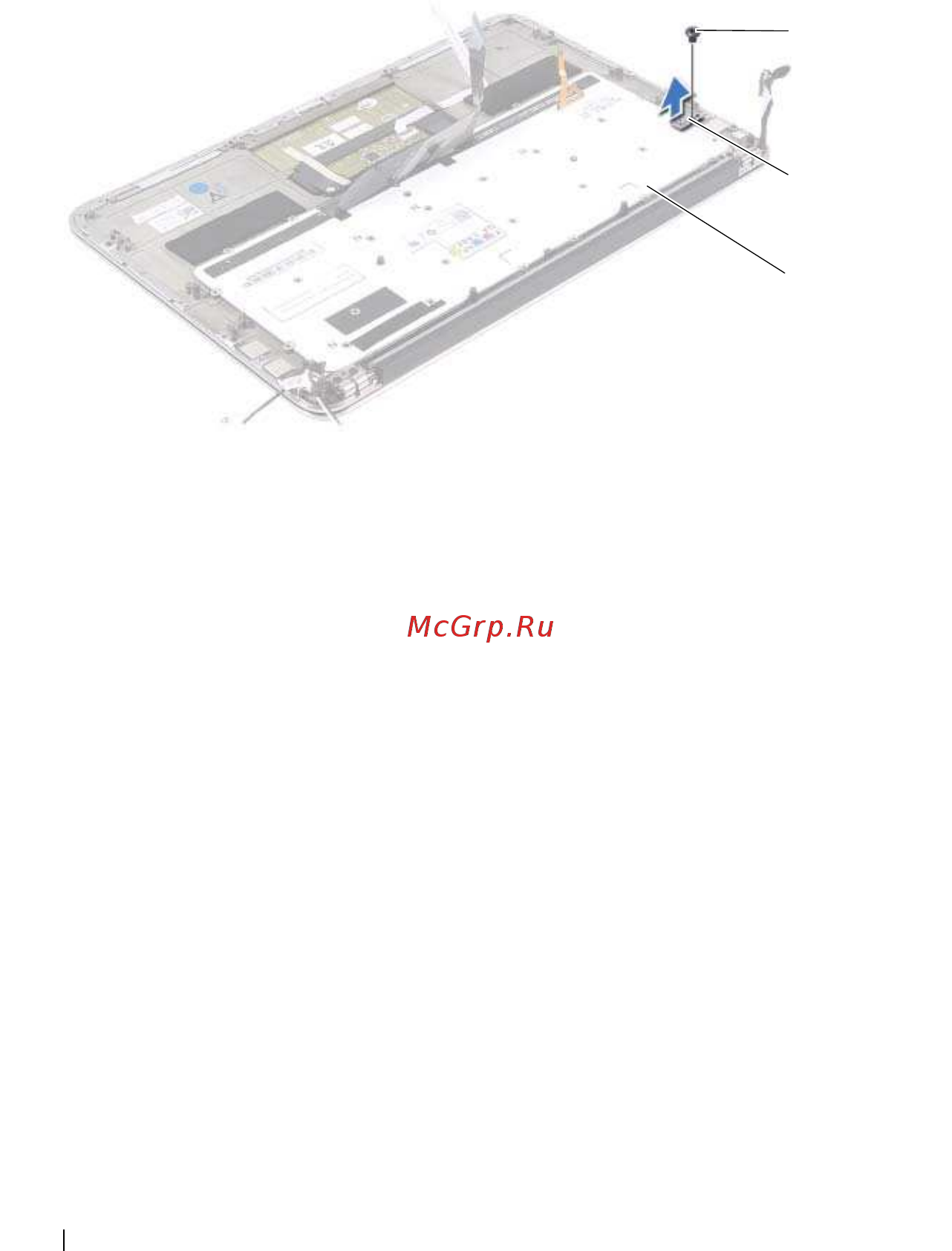

1 винт 2 зажим мини-платы
3клавиатура
3
1
2
