РУССКИЙ

EURODESK SX3282 Инструкция по эксплуатации

Выходы Phones

Подают питание на 2 пары наушников. Гнездо TRS ¼», про-

волочный контакт = сигнал левого канала, кольцо = сигнал

правого канала, гильза = земля/экран.

Разъемы Main

Для подключения к сигналу Main Mix. Несимметричный

посыл и возврат на одно гнездо TRS ¼», проволочный контакт

= посыл (выход), кольцо = возврат (вход), гильза = земля/

экран.

Выход Main (гнезда TRS)

Несимметричное гнездо TRS ¼», проволочный контакт = плюс

(+ve), гильза = земля/экран.

Выходы Main (XLR)

Симметричные XLR, проволочный контакт 1 земля/экран,

проволочный контакт 2 плюс (+ve), проволочный контакт 3

минус (-ve). Максимальный уровень +28 дБу.

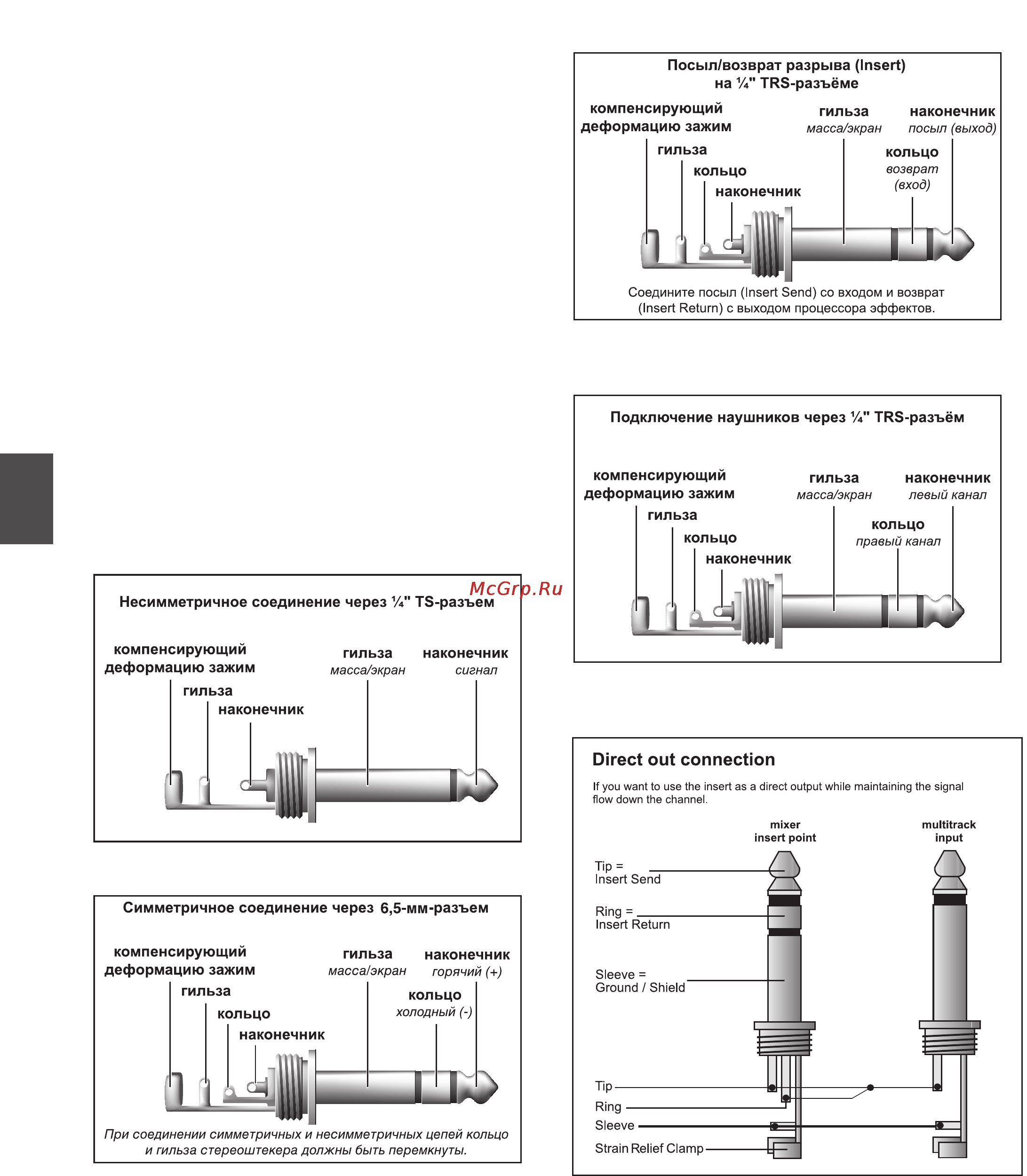

Рис. 7.1: TS- штекер ¼"

Рис. 7.2: TRS-штекер ¼"

Рис. 7.3: TRS-штекер посыла и возврата ¼"

Рис. 7.4: TRS-штекер наушников ¼"

Рис. 7.5: Соединение с выходом напрямую
