Behringer SX 3282 EURODESK [17/28] Открытый режим 8

РУССКИЙ

EURODESK SX3282 Инструкция по эксплуатации

Полная нормализация8.2

Здесь, в отличие от нормализации по ряду, передача сигнала

с разъема для наушников на задней панели прерывается,

если вставить штекер в верхний или нижний разъем на

передней панели.

Открытый режим8.3

Данный режим используется для подключения таких

устройств, как звуковые модули или CD проигрыватели,

в которых нет собственных входов. Это позволяет сэконо-

мить место, так как Вы можете направить левый и правый

выходы на один модуль (левый – верх; правый – низ) или

коммутировать два устройства на одном модуле (верх и низ).

Таким же образом можно размещать устройства эффектов и

2-канальные устройства, чтобы входы и выходы располага-

лись друг над другом.

В основном, входы направляются вниз, а выходы к верхним

коннекторам на задней панели. Не направляйте цифровые

сигналы на наборное поле, так как импульсный сигнал,

используемый для передачи таких сигналов, является при-

чиной серьезных помех для аналогового сигнала. Кроме того,

наборное поле в нормализованном режиме изменяет импе-

данс цифровой коммуникации, что влечет помехи в цифровом

тракте. Используйте устройство BEHRINGER ULTRAMATCH

PRO SRC2496, предназначенное специально для этих целей,

а также для других функций при работе с цифровым сигна-

лом.

Микрофонные входы функционируют на уровне, который на

несколько порядков ниже линейных уровней (+4 дБу или -10

дБВ). Следовательно, их нельзя направлять через наборное

поле. Во всяком случае, необходимо любой ценой избегать

коммутирования в поле с напряжением 48 В от источника

постоянного тока (фантомное питание). Лучше всего подклю-

чать микрофоны напрямую к микшерному пульту или через

специальные настенные короба типа XLR, соединенные с

микрофонными входами пульта качественными симметрич-

ными многожильными кабелями (2 конденсатора + экран).

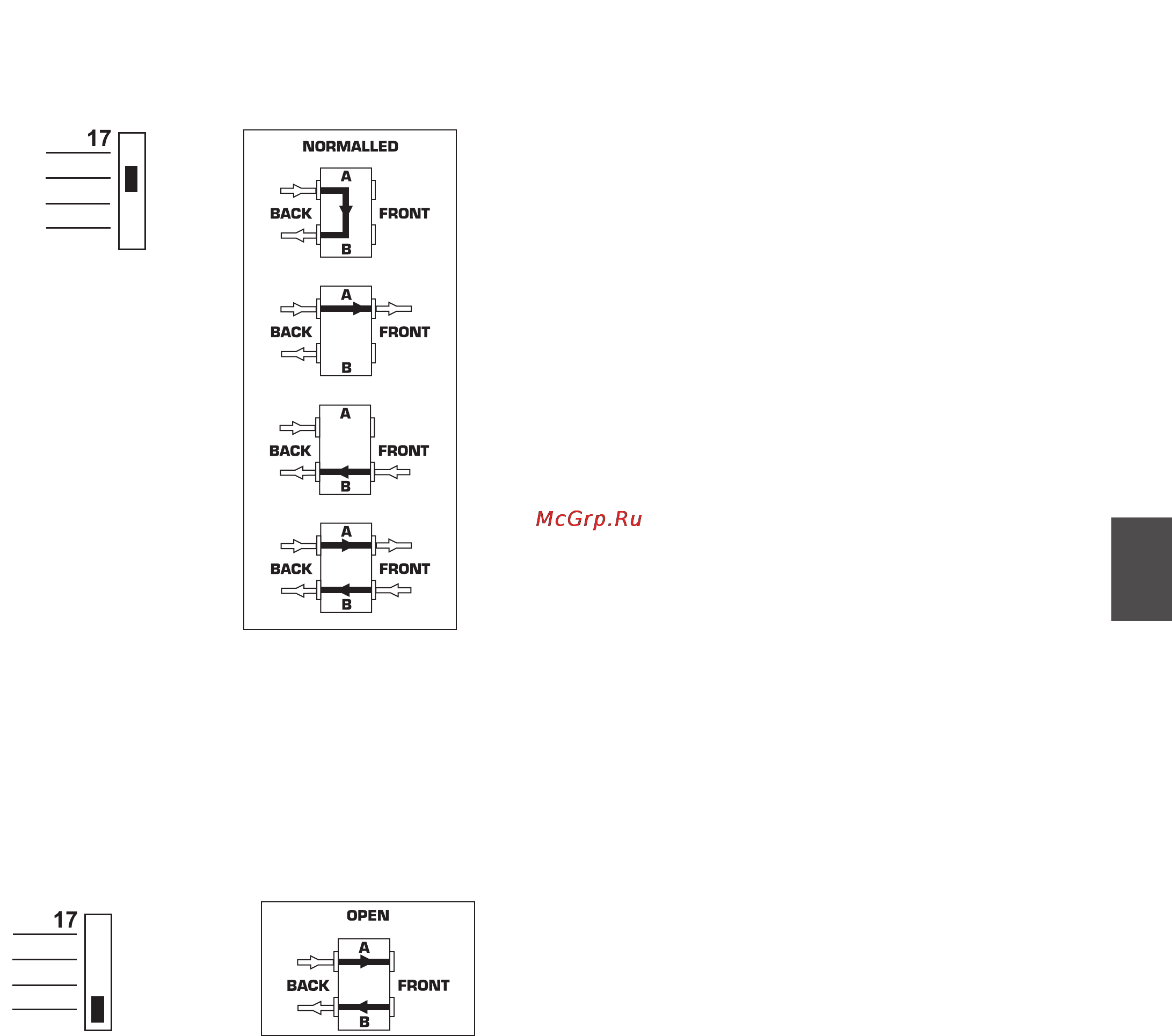

Рис. 9.2: Режим полной нормализации наборного поля

Рис. 9.3: Открытый режим наборного поля
