EURODESK SX3282 Инструкция по эксплуатации

Внесение изменений 12.

в конфигурацию

оборудования

Для осуществления перечисленных ниже изменений потребу-

ется паяльник.

Осуществлять такие изменения рекомендуется только

людям, имеющим опыт работы с использованием паяльника

на платах. В противном случае, обратитесь к квалифици-

рованному персоналу. После осуществления изменений

в компонентах гарантия компании Behringer становится

недействительной.

Контакты не должны проходить через отверстия на плате. Их

необходимо припаять к участкам из олова вокруг отверстий,

сгибая их таким образом, чтобы они были направлены вверх

между отверстиями.

Посылы Aux Send > преэквалайзерные

Все посылы Aux Send канала являются постэквалайзерными.

Если Вы хотите их преобразовать, измените каждый канал

следующим образом. Правая сторона платы обозначена

желтым (см. рисунки ниже).

Отключите электропитание.1)

Отрежьте провод «пост-».2)

Припаяйте контакт «пре-».3)

Повторите процедуру для всех каналов, которые Вы 4)

хотите модифицировать.

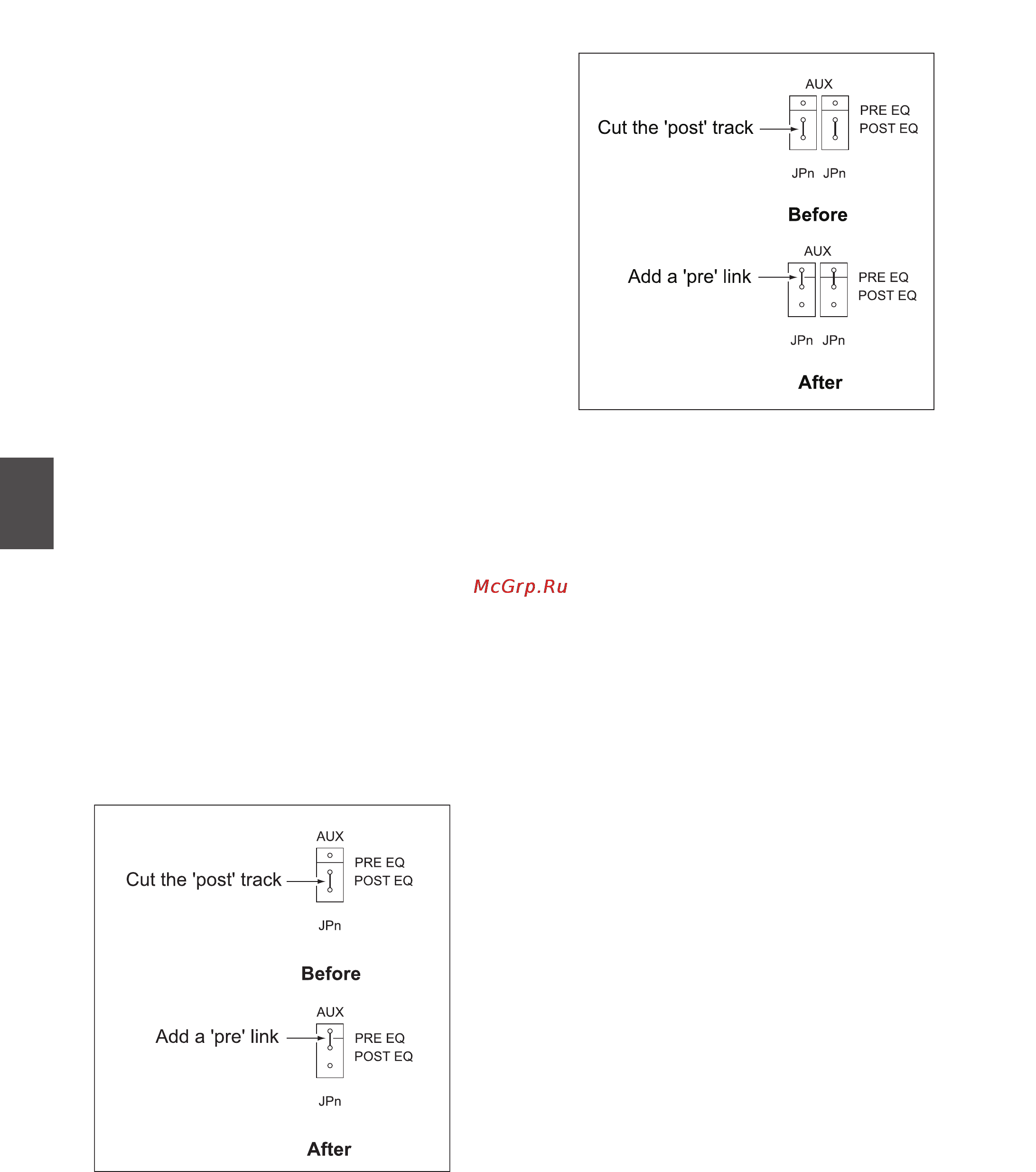

Рис. 13.1: Посыл Aux Send > преобразование

каналов 1-24 в преэквалайзерные

Рис. 13.2: Посыл Aux Send > преобразование

каналов 25/26-31/32 в преэквалайзерные
