EURODESK SX3282 Инструкция по эксплуатации
9
Маршрутизация и приглушение3.4
Единственное отличие от моноканалов, описанных в пункте
3.4, заключается в выполнении контроля панорамы. Когда
канал находится в монофоническом режиме, нет никакой
разницы.
В режиме стерео этот регулятор служит регулятором баланса
(19)
и определяет относительный баланс сигналов левого и
правого каналов, посылаемых на левую и правую шину Main
Mix или на шины нечетных и четных подгрупп. Напри-
мер, когда регулятор баланса повернут до отказа по часовой
стрелке, только правая часть стереосигнала канала будет
направлена на любую правую или на все правые шины, 2, 4
и т.д.
Подгруппы и разъемы4.
Подгруппы4.1
Основные маршруты подключения многоканального
устройства – через выходы подгрупп. Существует восемь
монофонических подгрупп (или четыре стереофонические).
Так же, как возвраты Aux Return 1 и 2 (
(47)
), на все эти под-
группы могут выходить и все каналы. Уровень подгруппы
определяется фейдером подгруппы
(20)
, а уровень сигнала
можно точно определить с помощью регулятора Solo (
(22)
).
Выходы подгрупп можно направить на Main Mix во время
объединения всех треков в один нажатием кнопки MAIN MIX
(21)
, в этом случае стерео положение левого-правого микса
будет определяться потенциометром PAN
(23)
панорамы под-
группы.
Попробуйте наложить на сгруппированные сигналы
◊
(например, бэк-вокал, барабаны, многослойную синтеза-
торную партию) компрессию/очистку голоса/резонатор
либо пороговый шумоподавитель.
Попробуйте смешать сухой сигнал с чуть сырым, а затем
◊
сильно «сожмите» полученный сигнал при помощи ком-
прессии. Хотя при наличии сигнала доля реверберации
будет небольшой, полученный в итоге конец ревербе-
рации, сжатый компрессором в начале каждой паузы,
создаст впечатление мощной реверберации. (Слушатель
удивится, как голос исполнителя может звучать так
отчетливо на таком сыром фоне!).
Разъемы4.2
Разъемы необходимы для добавления к каналу динамиче-
ской обработки или для выравнивания канала, группы или
микса. В отличие от реверберации и т.д., которая обычно
добавляется к сухому сигналу, динамическая обработка
обычно применяется ко всему сигналу. Здесь посыл Aux Send
не подойдет. Вместо этого сигнал будет перехвачен при про-
хождении по каналу, передан на динамический процессор
и/или эквалайзер, а затем возвращен на пульт в исходное
место. Разъем нормализован, т.е. сигнал прерывается, только
когда в разъем вставляют штекер.
У всех монофонических входных каналов есть разъемы, так
же как у подгрупп и Main Mix. Каждый разъем находится
в гнезде для штекера TRS; проволочный контакт = посыл,
кольцо = возврат, гильза = земля/экран. Разъемы всегда
являются префейдерными, также они идут перед эквалайзе-
ром и посылом Aux Send для каналов.
Если вы хотите подключить к одному из стереоканалов
◊
динамический процессор или другое устройство, это
нужно сделать между выходом на источник и пультом
SX3282, так как у этих каналов нет специального разъема.
Обращаем Ваше внимание, что для простоты схемы мы
◊
не обозначали на ней замыкания на землю/экран.

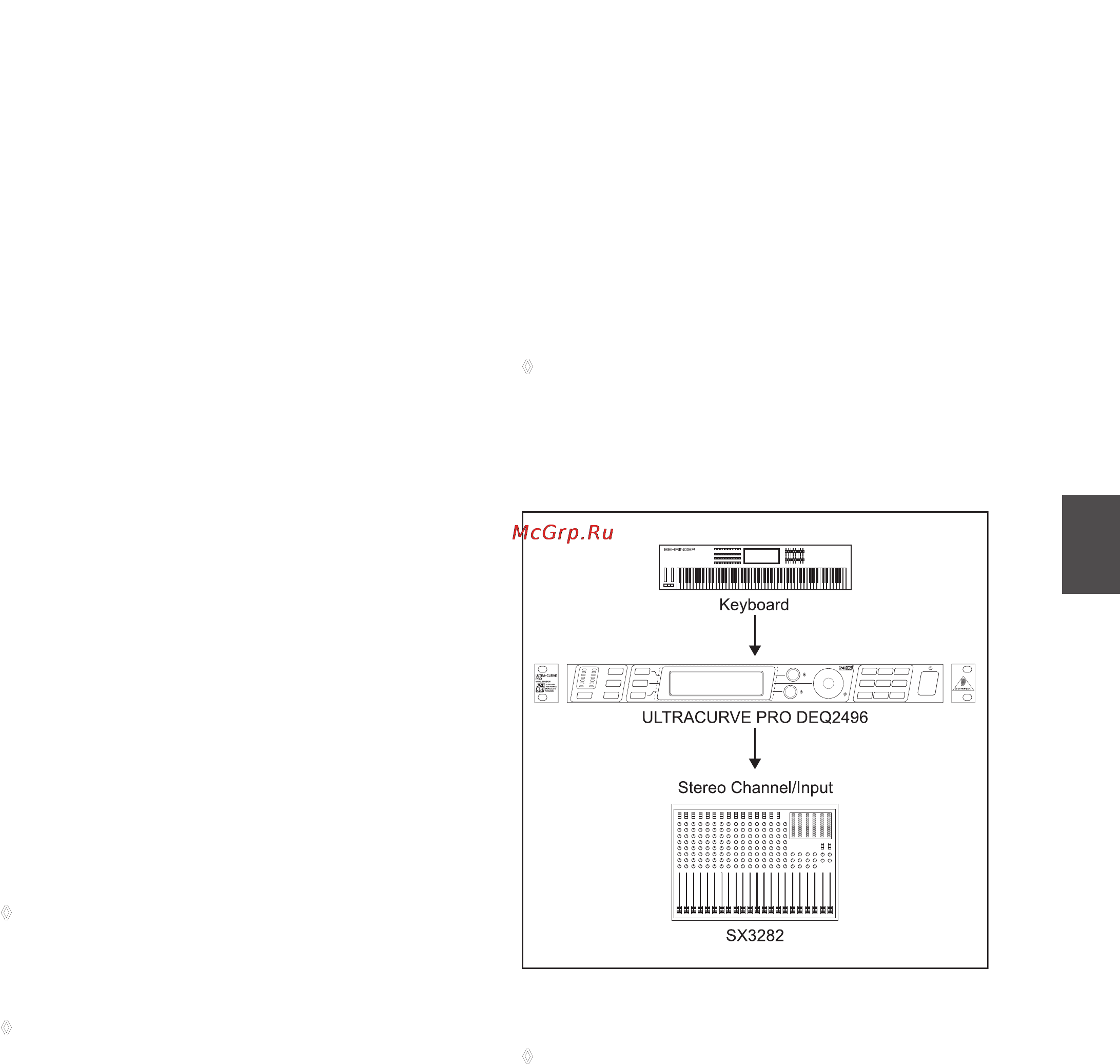

Рис. 5.1: Подключение к стереоканалу
