Рассмотрим пример конфигурации, который покажет, как
наиболее эффективно использовать наборное поле. Предпо-
ложим, что у Вас есть микшерный пульт с 16 микрофонными
и линейными входами плюс разъемы, 8 прямых выходов, 8
подгрупп с 4 разъемами, 4 канала aux с 2 стерео возвратами
и один основной стерео выход, включая разъемы для штеке-
ров. В дополнение к этому у нас есть 8-канальный рекордер
(цифровой или аналоговый), внешнее оборудование (FX,
динамики и эквалайзеры), CD проигрыватель, кассетный
магнитофон, Hi-Fi система и усилитель для наушников:
В первых восьми модулях наборного поля 1 выходы под-
группы напрямую соединены с соответствующими входами
для многоканальных устройств. Кроме того, возможна запись
сигналов, идущих от подгруппы на другой канал многока-
нального устройства. Прямые выходы соединены с верхними
и нижними разъемами, что позволяет сэкономить место и
обеспечить четкую структуру подключения. Модули 17 и
18 – это главный стерео выход с нормализацией по ряду, что
делает возможной запись как на цифровой рекордер, так и
на кассетный магнитофон при соответствующем коммути-
ровании. Модули 19 и 20 (кассетный магнитофон) открыты,
поскольку соединять входы и выходы кассетного магни-
тофона не имеет смысла. Модули 21 и 22 нормализованы
полностью, они направляют выходы цифрового рекордера на
входы для 2-канального устройства на микшерном пульте.
Таким образом, с помощью микшерного пульта всегда можно
контролировать запись на 2-канальном устройстве. CD
проигрыватель и HiFi система подключены к модулям 23 и
24, которые являются открытыми, поскольку используются
только в качестве источника.
В наборном поле 2 первые 16 модулей нормализованы
полностью (входы 1-8 можно использовать для подключе-
ния соответствующих входов монитора, если пульт оснащен
отдельным блоком для монитора). MIDI-устройства, такие как
самплеры, модули расширения, клавишные и т.д., обычно
установлены в углах помещения. Для лучшей разводки
кабеля мы направили эти блоки к модулям 9-16. Это поможет
дальнейшей работе с MIDI-устройствами на микшерном
пульте. Модули 17-20 полностью нормализованы, входы FX
соединены с посылами Aux Send, 21-24 также нормализо-
ваны, 2 стерео возврата Aux Return соединены с выходами
FX.
На наборном поле 3 модули 1-16 предназначены для под-
ключения каналов. Эти модули нормализованы по ряду,
что обеспечивает дополнительный путь для сигналов
каналов. То же относится к путям разъемов подгрупп и к
основному выходу. Усилитель для наушников подключается
к полностью нормализованным модулям 23 и 24, которые
соединяются с выходами пульта управления микшерного
пульта. Конечно, Вы также можете использовать пути AUX
префейдера для микса в наушниках.
Обратите внимание, что наборные поля необходимо раз-
мещать один под другим таким образом, чтобы кабель
коммутационной панели не висел на наборных полях. В
нашем примере Вам не придется прокладывать кабель на
большие расстояния, например, чтобы подключить динамики
Организация наборного поляn8.4

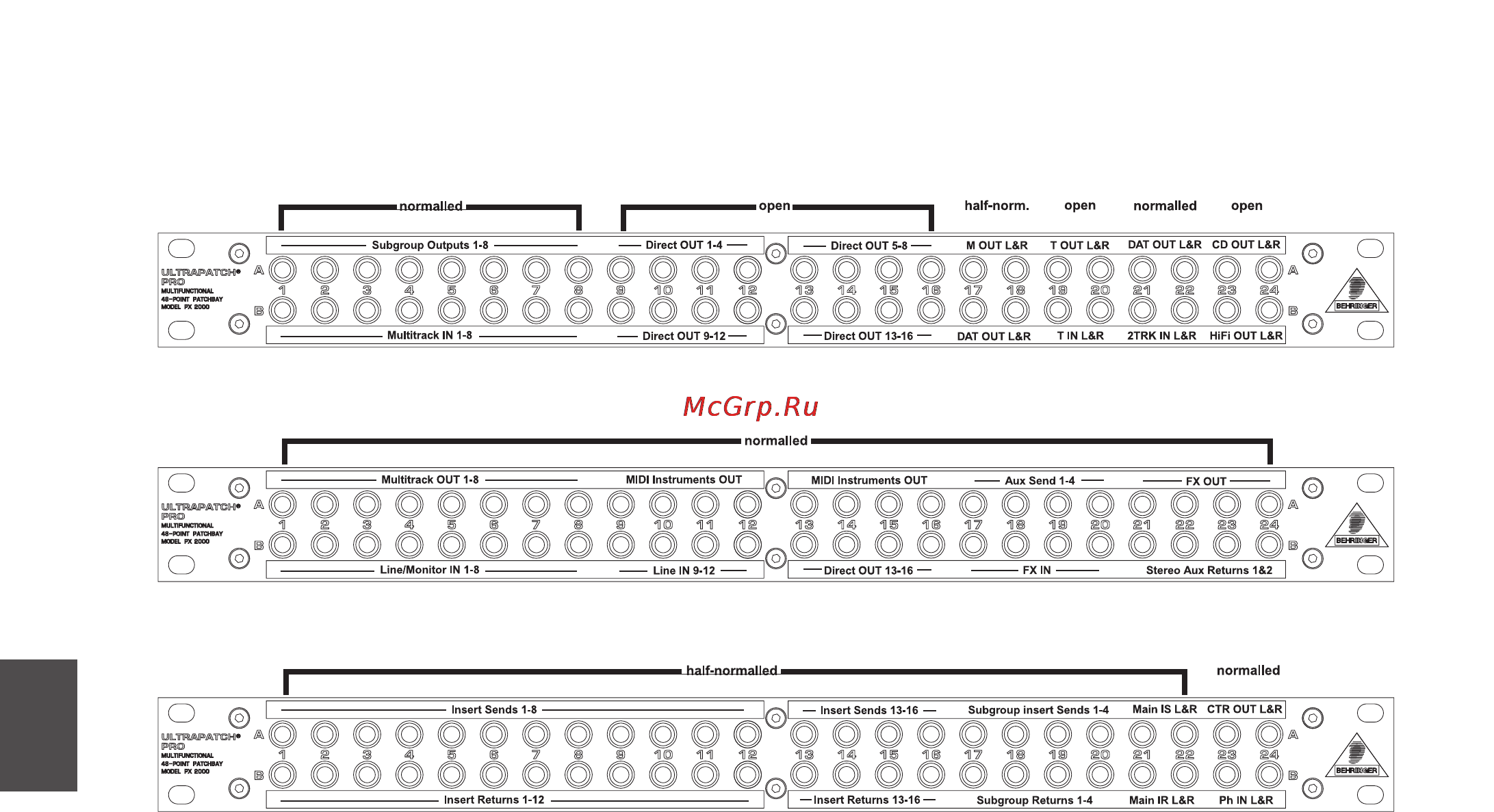

Рис. 9.4: Наборное поле 1
Рис. 9.5: Наборное поле 2
Рис. 9.6: Наборное поле 3
