Came G3750 [10/28] G3750119gv20_ver1_ru 10
![Came G3750 [10/28] G3750119gv20_ver1_ru 10](/views2/1370436/page10/bga.png)
230 mm
30 mm
РУССКИЙ
Стр. 10 - Код руководства:
119 GV2 0 версия.
1.0 09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.

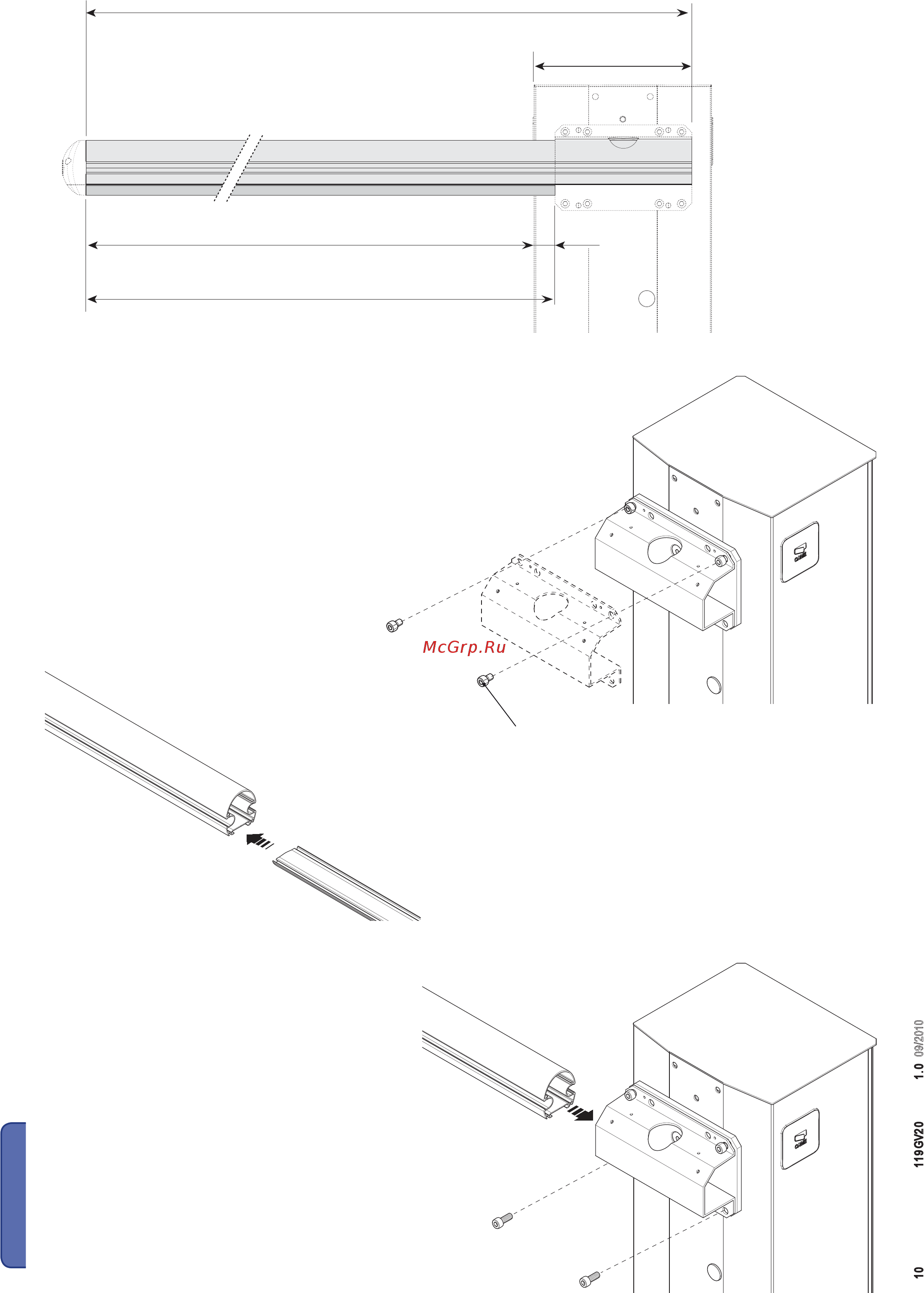

Рассчитайте
длину стрелы и
противоударного
профиля, приняв за
исходную величину
ширину проезда.
При необходимости
лишнее отрежьте.
Вставьте противоударный профиль в нижнюю часть стрелы.
Длина стрелы
Длина противоударного профиля
Ширина проезда (до 3750 мм)
Прикрепите крепление стрелы к пластине с
помощью двух винтов, не затягивая их.
Вставьте стрелу в крепление и
зафиксируйте ее с помощью болтов.
Винт UNI5931 M8x12
