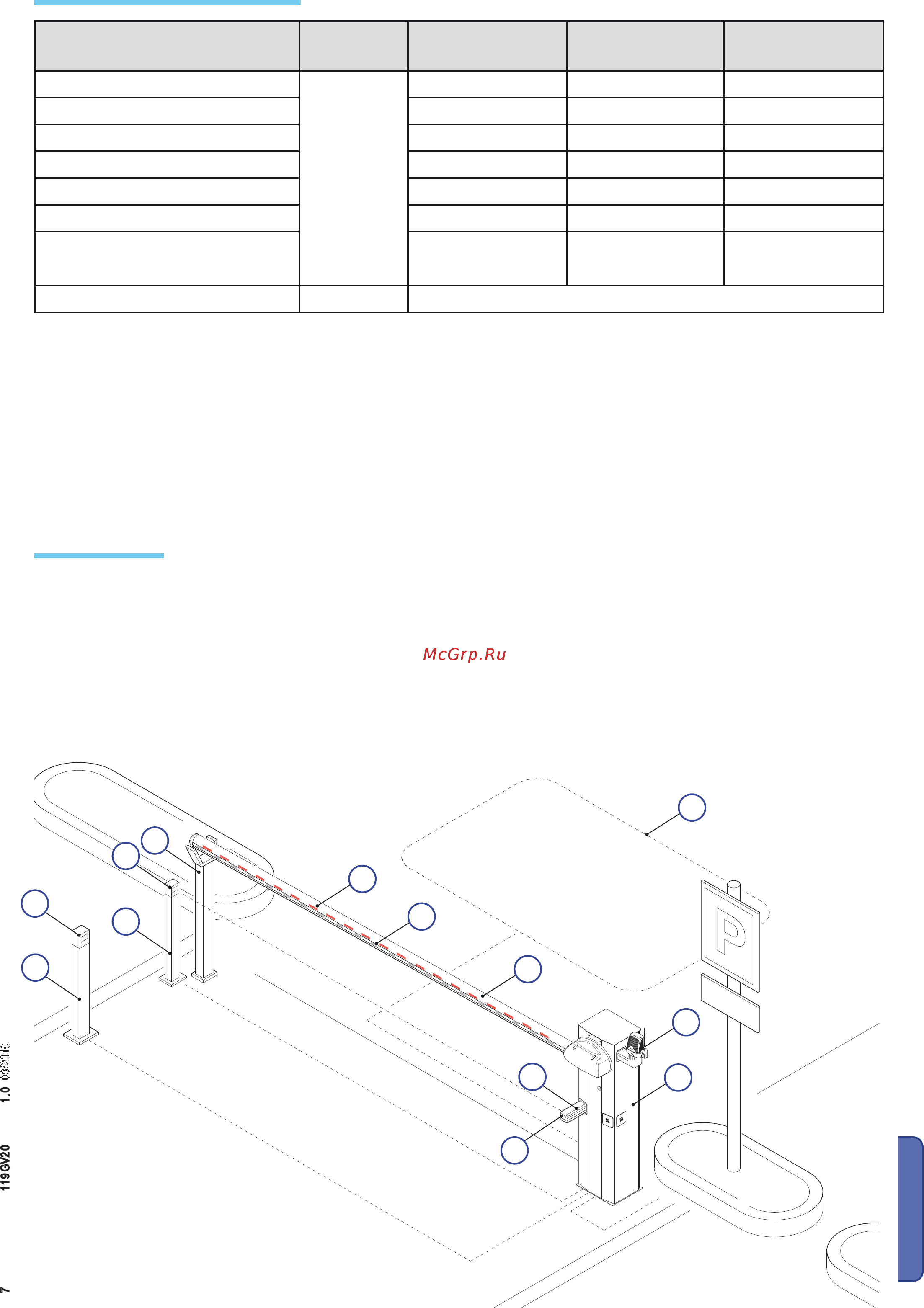

Came G3750 [7/28] Вариант системы
![Came G3750 [7/28] Вариант системы](/views2/1370436/page7/bg7.png)
CAME
1
5
11
7
9
4
3
12
10
8
6
2
6
РУССКИЙ
Стр. 7 - Код руководства:
119GV20 версия. 1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.
1) Тумба шлагбаума 001G3750
2) Сигнальная лампа
3) Стрела полуовального сечения
4) Дюралайт
5) Красные светоотражающие наклейки
6) Фотоэлементы
Вариант системы
Тип и минимальные сечения кабелей
Важное примечание: если длина кабеля отличается от приведенной в таблице, необходимо определить его надлежащее
сечение исходя из фактической потребляемой мощности устройства в соответствии с указаниями стандарта CEI EN
60204-1.
Для последовательного подключения нескольких устройств значения, приведенные в таблице, должны быть пересчитаны в
зависимости от их суммарной мощности и длины прокладки кабеля.
7) Кронштейн крепления фотоэлементов
8) Стойка под фотоэлементы
9) Неподвижная опора
10) Устройство управления (кодонаборная клавиатура, магнитный
ключ, проксимити-устройство и т.д.)
11)
Стойка для устройства управления
12) Индукционная петля датчика SMA
ялебак пиТеинечюлкдоП
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Напряжение питания 230 В
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 2,5 мм
2
Напряжение питания мотора 24 В 3G x 1,5 мм
2
3G x 2,5 мм
2
апмал яаньлангиС 2 x 1,5 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
)икинмеирп( ытнемелэотоФ
2
4 x 0,5 мм
2
4 x 0,5 мм
2
ворауссеска еинатипорткелЭ 2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и
безопасности
2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
м 01 .скам 85GRыннетна еинечюлкдоП
2 x 0,5 мм
2
4 x 0,5 мм
2 x 1,5 мм
2
3G x 1,5 мм
2
Содержание
- G3750119gv20_ver1_ru 1 1
- G3750119gv20_ver1_ru 2 2
- Безопасность 2
- Декларация соответствия 2
- Монтаж 2
- Назначение и ограничения в использовании 2
- Описание 2
- Описание блока управления 2
- Подключение двух шлагбаумов для синхронной работы 2
- Радиоуправление 2
- Русский 2
- Содержание 2
- Техническое обслуживание 2
- Условные обозначения 2
- Утилизация 2
- Электрические подключения 2
- G3750119gv20_ver1_ru 3 3
- В любой момент без предварительного сигнала всегда отключайте 3
- Важные правила техники безопасности 3
- Внимание 3
- И доступных подключениях следите за чистотой и смазкой механиз 3
- Мов движения петель и скольжения направляющих выполняйте 3
- Профилей каждые три месяца следите за тем чтобы стекла фотоэле 3
- Прочитайте внимательно 3
- Русский 3
- Тройствами управления держите вне досягаемости детей устройства 3
- G3750119gv20_ver1_ru 4 4
- Важно проверьте чтобы все аксессуары а также устройства управления и безопасности были производства компании came оригинальные компоненты гарантируют исправность работы системы упрощают ее эксплуатацию и техническое обслуживание 4
- Назначение 4
- Назначение и ограничения в использовании 4
- Ограничения в использовании 4
- Описание 4
- Русский 4
- Условные обозначения 4
- G3750119gv20_ver1_ru 5 5
- Описание компонентов 5
- Принадлежности 5
- Русский 5
- Технические характеристики 5
- G3750119gv20_ver1_ru 6 6
- Max 3750 6
- Габаритные размеры 6
- Инструменты и материалы 6
- Монтаж 6
- Предварительные проверки 6
- Русский 6
- G3750119gv20_ver1_ru 7 7
- Вариант системы 7
- Русский 7
- Тип и минимальные сечения кабелей 7
- G3750119gv20_ver1_ru 8 8
- Винт m12x40 uni 5739 8
- Гайка uni5588 m12 8
- Установка монтажного основания 8
- Шайба 8
- G3750119gv20_ver1_ru 9 9
- Гайка uni 5588 m12 9
- Русский 9
- Установка шлагбаума 9
- Шайба 9
- G3750119gv20_ver1_ru 10 10
- Винт uni5931 m8x12 10
- Русский 10
- G3750119gv20_ver1_ru 11 11
- Русский 11
- G3750119gv20_ver1_ru 12 12
- Балансировка стрелы 12
- Пружина 001g02040 ø 40 мм желтая 12
- Пружина 001g04060 ø 50 мм зеленая 12
- Пружина 001g06080 ø 55 мм красная 12
- Русский 12
- G3750119gv20_ver1_ru 13 13
- Русский 13
- G3750119gv20_ver1_ru 14 14
- Регулировка положения стрелы 14
- Русский 14
- G3750119gv20_ver1_ru 15 15
- G3750119gv20_ver1_ru 16 16
- Внимание перед началом работ по эксплуатации ремонту настройке или регулировке в блоке управления отключите сетевое электропитание и отсоедините аккумуляторы 16
- Описание блока управления 16
- Русский 16
- Ручная разблокировка шлагбаума 16
- Технические характеристики 16
- 2 12 13 3 17
- 8 7 10 11 17
- G3750119gv20_ver1_ru 17 17
- Белый 17
- Коричневый 17
- Красный 17
- Микровыключатель замедления при закрывания 17
- Микровыключатель замедления при открывании 17
- Оранжевый 17
- Основные компоненты 17
- Привод 24 в 17
- Привод и микровыключатели 17
- Синий 17
- Электрические подключения 17
- G3750119gv20_ver1_ru 18 18
- Русский 18
- Устройства управления 18
- Фотоэлементы delta s 18
- Электропитание 18
- G3750119gv20_ver1_ru 19 19
- Белый красный 19
- Максимальный 19
- Минимальный 19
- Регулировка скорости движения и замедления 19
- Русский 19
- Средний 19
- Устройства безопасности 19
- Устройства сигнализации 19
- Черный 19
- G3750119gv20_ver1_ru 20 20
- Выбор функций и режимов работы 20
- Заводская установка 20
- Регулировки 20
- Русский 20
- G3750119gv20_ver1_ru 21 21
- Антенна 21
- Брелки передатчики 21
- Отключите электропитание и аккумуляторы аварийного питания и вставьте плату радиоприемника важное примечание основная электронная плата распознает плату радиоприемника только при включении электропитания 21
- Плата радиоприемника 21
- Плата радиоприемника af 21
- Подключите антенный кабель rg58 к соответствующим клеммам 21
- Радиоуправление 21
- Русский 21
- Смотрите инструкцию прилагающиеся к плате радиоприемника 001af43sr 21
- G3750119gv20_ver1_ru 22 22
- Нажмите и удерживайте в данном положении кнопку prog на электронной плате светодиодный индикатор мигает 22
- Нажмите на любую кнопку брелка передатчика если индикатор горит ровным светом программирование прошло успешно 22
- Плата радиоприемника 22
- Программирование 22
- Русский 22
- Светодиодный индикатор горит ровным светом 22
- Светодиодный индикатор мигает 22
- Смотрите инструкции на упаковке 22
- G3750119gv20_ver1_ru 23 23
- Необходимо определить какой из двух шлагбаумов является ведущим а какой ведомым потому что 23
- Подключение двух шлагбаумов для синхронной работы 23
- Русский 23
- G3750119gv20_ver1_ru 24 24
- Безопасность 24
- Осторожно возможно травмирование рук опасность поражения электрическим током запрещен проход во время работы оборудования 24
- Периодическое техническое обслуживание 24
- Русский 24
- Техническое обслуживание 24
- G3750119gv20_ver1_ru 25 25
- G3750119gv20_ver1_ru 26 26
- Утилизация 26
- G3750119gv20_ver1_ru 27 27
- Декларация соответствия 27
- G3750119gv20_ver1_ru 28 28
