![Came G3750 [17/28] G3750119gv20_ver1_ru 17](/img/pdf.png)
Came G3750 [17/28] G3750119gv20_ver1_ru 17

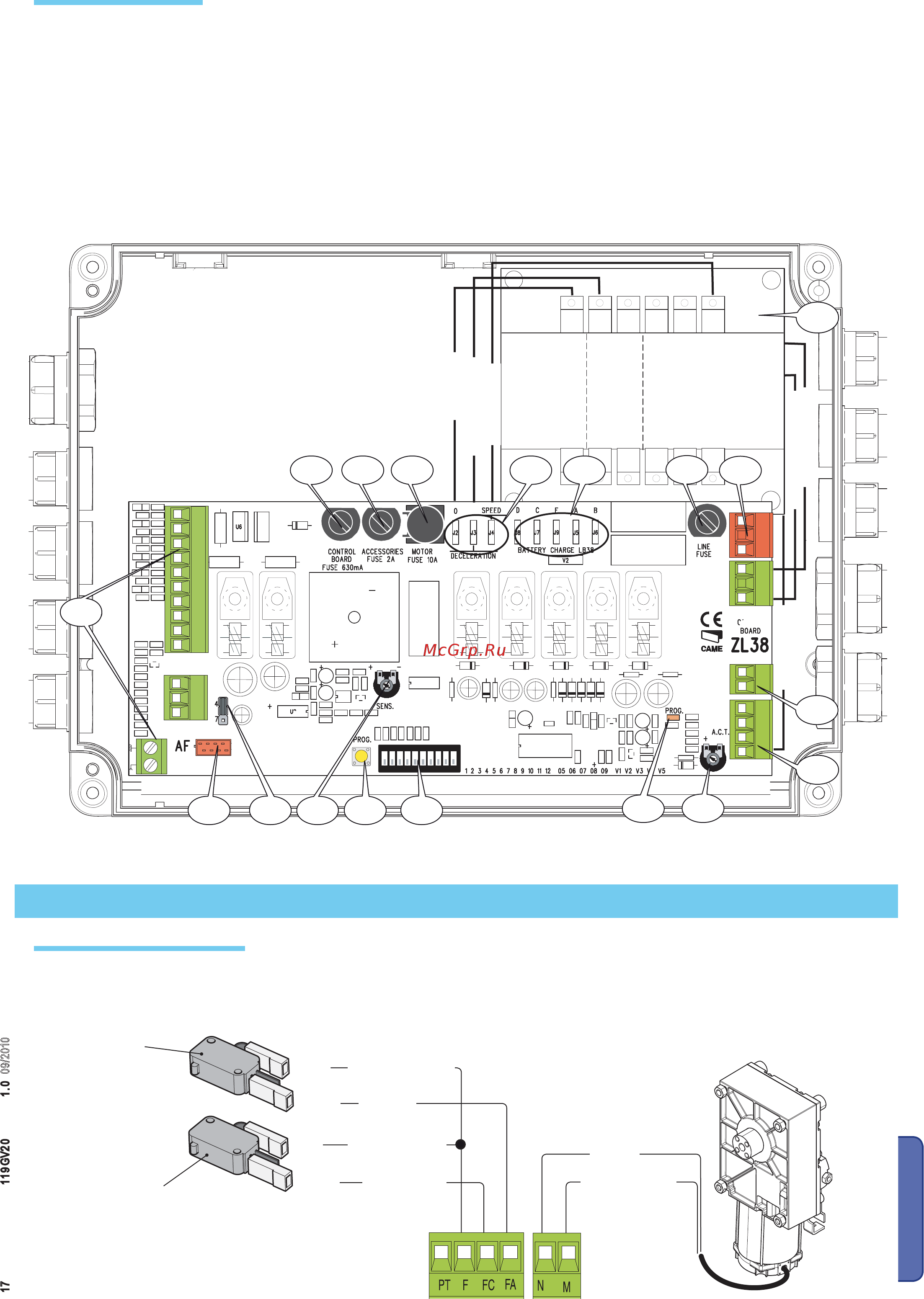

![Came G3750 [17/28] G3750119gv20_ver1_ru 17](/views2/1370436/page17/bg11.png)
C
O
M
Rallentam.Velocità
Max.Max. Med. Min. Min.
DIS. 27370
ON
2
1 3 4 5 6 7 8 9 10
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
9
8
7 10
11
1
2
12 133
6
5
4
14
18
16
15
17
COM
COM
NC
NC
РУССКИЙ
Стр. 17 - Код руководства: 119 G V20 версия.
1. 0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в лю бое время и без предварительного уведомления.
1 - Предохранитель цепи питания аксессуаров
2 - Входной предохранитель
3 - Предохранитель блока управления
4 - Предохранитель мотора
5 - Клеммная колодка для подключения аксессуаров
6 - Разъем для платы радиоприемника
7 - Триммер SENS: регулировка чувствительности токовой
системы защиты
8 - Триммер TCA: регулировка времени автоматического
закрывания
9 - Dip-переключатель выбора функций и режимов работы
10 - Кнопка запоминания радиокода
11 - Светодиодный индикатор радиокода/автоматического
закрывания
12 - Разъемы для подключения трансформатора
13 - Разъемы для подключения платы 002LB38 (подзарядка
аккумуляторов)
14 - Перемычка выбора типа управления для кнопки 2-7
15 - Трансформатор
16 - Клеммная колодка электропитания
17 - Клеммная колодка мотора
18 - Клеммная колодка микровыключателей
Привод =24 В
Микровыключатель
замедления при
закрывания
Оранжевый
Оранжевый
Белый
Красный
Синий
Коричневый
Микровыключатель
замедления при
открывании
На рисунке изображено подключение левостороннего шлагбаума. У правостороннего шлагбаума меняются местами провода
подключения микровыключателей FA и FC и мотора M и N.
Белый
Красный
Черный
Коричневый
Коричневый
Основные компоненты
Привод и микровыключатели
Электрические подключения
Синий
