Прикрепите 4 закладные пластины к монтажному основанию.
Заполните яму бетоном, погрузите в него монтажное основание, обращая особое внимание на то, чтобы гофрирован-
ные трубы проходили через специально предусмотренное для них в основании отверстие. Монтажное основание
должно быть идеально ровным, чистым, а резьба болтов должна находиться целиком на поверхности.
Подождите не менее 24 часов, чтобы бетон полностью затвердел. Отвинтите гайки и снимите шайбы с винтов.
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
аксессуаров может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен
осуществляться установщиком на месте.
Произведите выемку грунта под монтажное основание, подготовьте гофрированные трубы, необходимые для
проведения соединений с разветвительным колодцем.
Важное примечание: требуемое количество труб зависит от варианта автоматической системы и предусмотренных
дополнительных устройств.

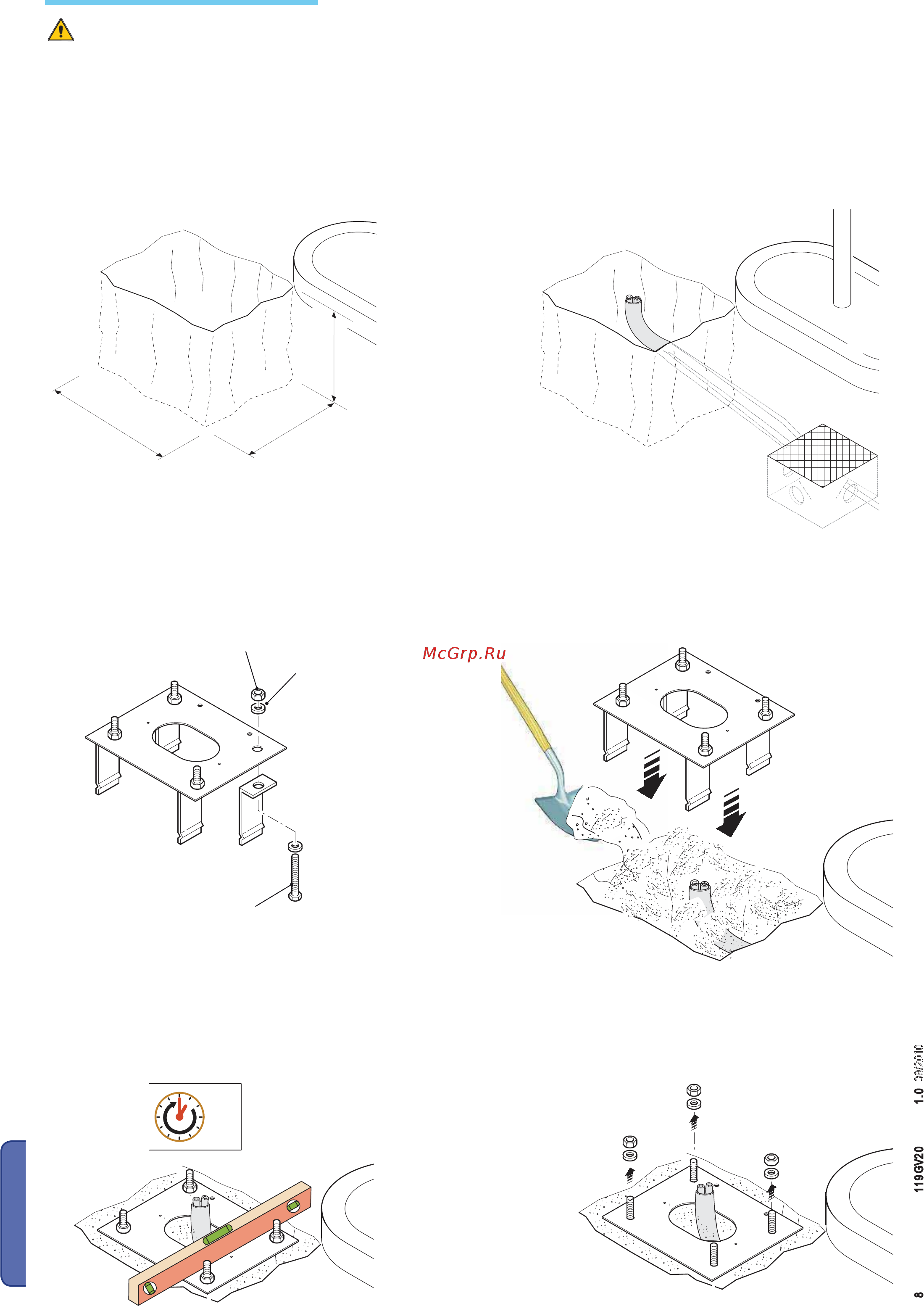

Установка монтажного основания
Гайка UNI5588 M12
Шайба
Винт M12x40 UNI 5739
Стр. 8 - Код руководства:
119GV20 версия.
1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
