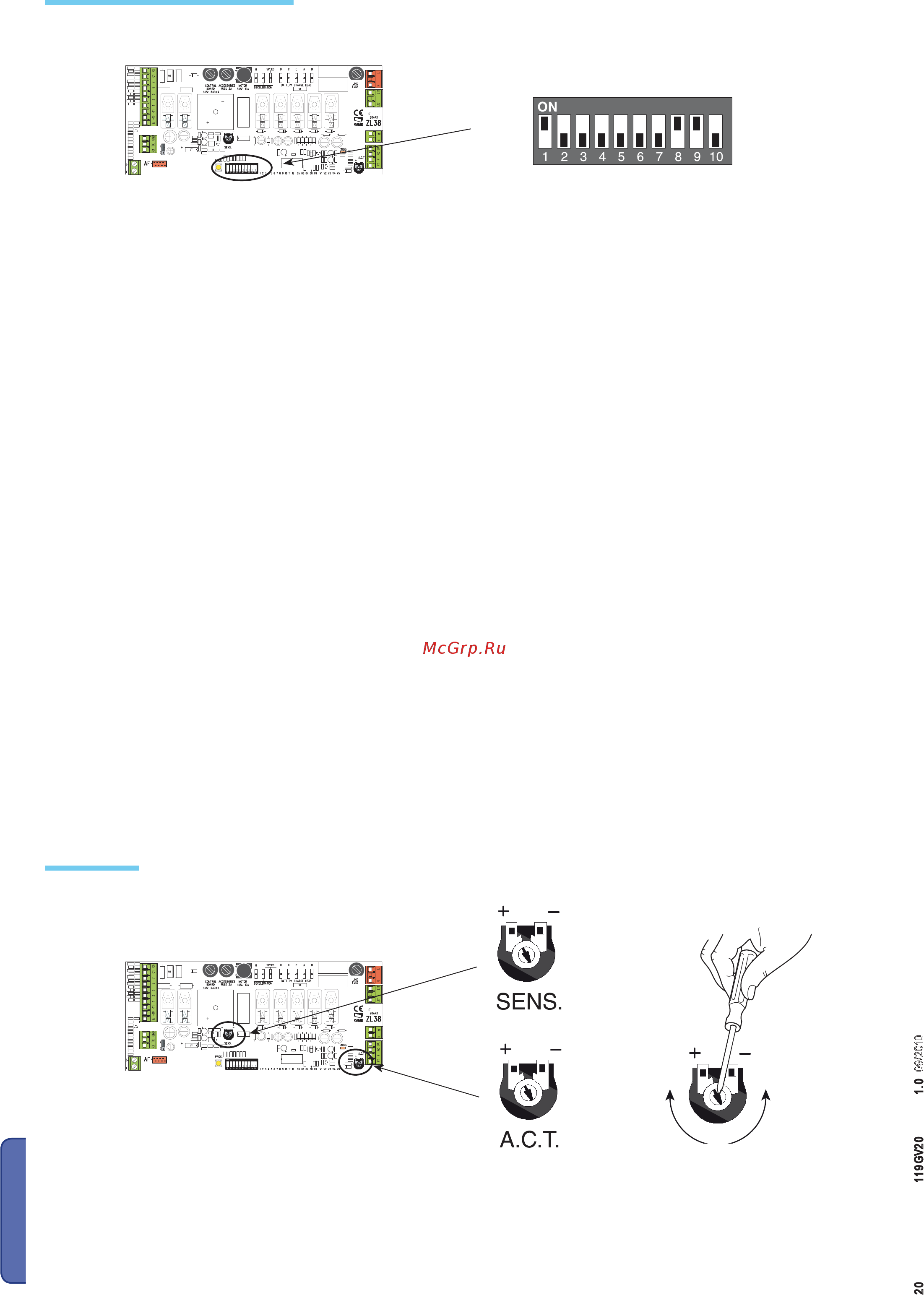

1 ON - Автоматическое закрывание. Таймер автоматического закрывания включается когда стрела полгостью
поднята. Предварительно заданное время может быть отрегулировано и зависит от срабатывания устройств
безопасности. Таймер выключается после подачи команды «СТОП» или при отсутствии электропитания (1 OFF -
отключено).
2 OFF -
Открыть-Закрыть для кнопки управления (2-7) и/или брелка-передатчика (необходима радиоприемная плата).
2 ON -
Только открыть для кнопки управления (2-7) и/или брелка-передатчика (необходима радиоприемная плата).
3 ON - Подается 24В на контакты [10-E] во время движения стрелы и в закрытом положении.
3 OFF - Подается 24В на контакты [10-E] во время движения стрелы.
4 ON -
Присутствие оператора. Стрела двигается при удержании кнопок управления ([2-3] для открывания, и [2-7]
для закрывания). Установите перемычку 14 так, как показано на рисунке, стр. 17.
5 ON -
Предварительное включение сигнальной лампы. После команды открыть или закрыть шлагбаум
сигнальная лампа и/или дюралайт, подключенная(ые) к [10-E], мигает(ют) в течение 5 секунд до начала движения
стрелы.
6 ON - Обнаружение препятствий
. Когда стрела остановлена (шлагбаум открыт, закрыт или после команды "Стоп")
функция не допускает любое движение если устройства безопасности, такие как фотоэлементы, обнаруживают
препятствие.
7 ON -
Режим "Ведомый". Должен быть активирован при совместном использовании двух шлагбаумов (см. параграф
"Подключение двух шлагбаумов для совместной работы).
8 OFF -
Немедленное закрывание.
Автоматическое закрывание шлагбаума после проезда транспортного средства через
зону действия устройств безопасности. Подключите устройство безопасности к контактам [2-С5]. Если функция не
используется, установите dip-переключатель в положение ON.
9 OFF -
Полный стоп. Остановка системы и отключение автоматического закрывания; чтобы возобновить движение стрелы,
нажмите на кнопку устройства управления или передатчика. Подключите кнопку к контактам [1-2]. Если функция не
используется, установите dip-переключатель в положение ON.
10 ON -
Торможение
. Усиление торможения стрелы при закрывания шлагбаума (10 OFF - отключено).
- A.C.T. Регулировка времени автоматического закрывания. После истечения этого времени шлагбаум
автоматически закроется. Время регулируется в пределах от 1 до 120 секунд.
- SENS Регулировка чувствительности токовой системы защиты. Если фактическое значение показателя превышает
заданное, система останавливается или меняет направление движения.
Заводская установка
Выбор функций и режимов работы
Регулировки
