TX
RX
РУССКИЙ
Стр. 19 - Код руководства:
119GV20 версия. 1.0
09/2010 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

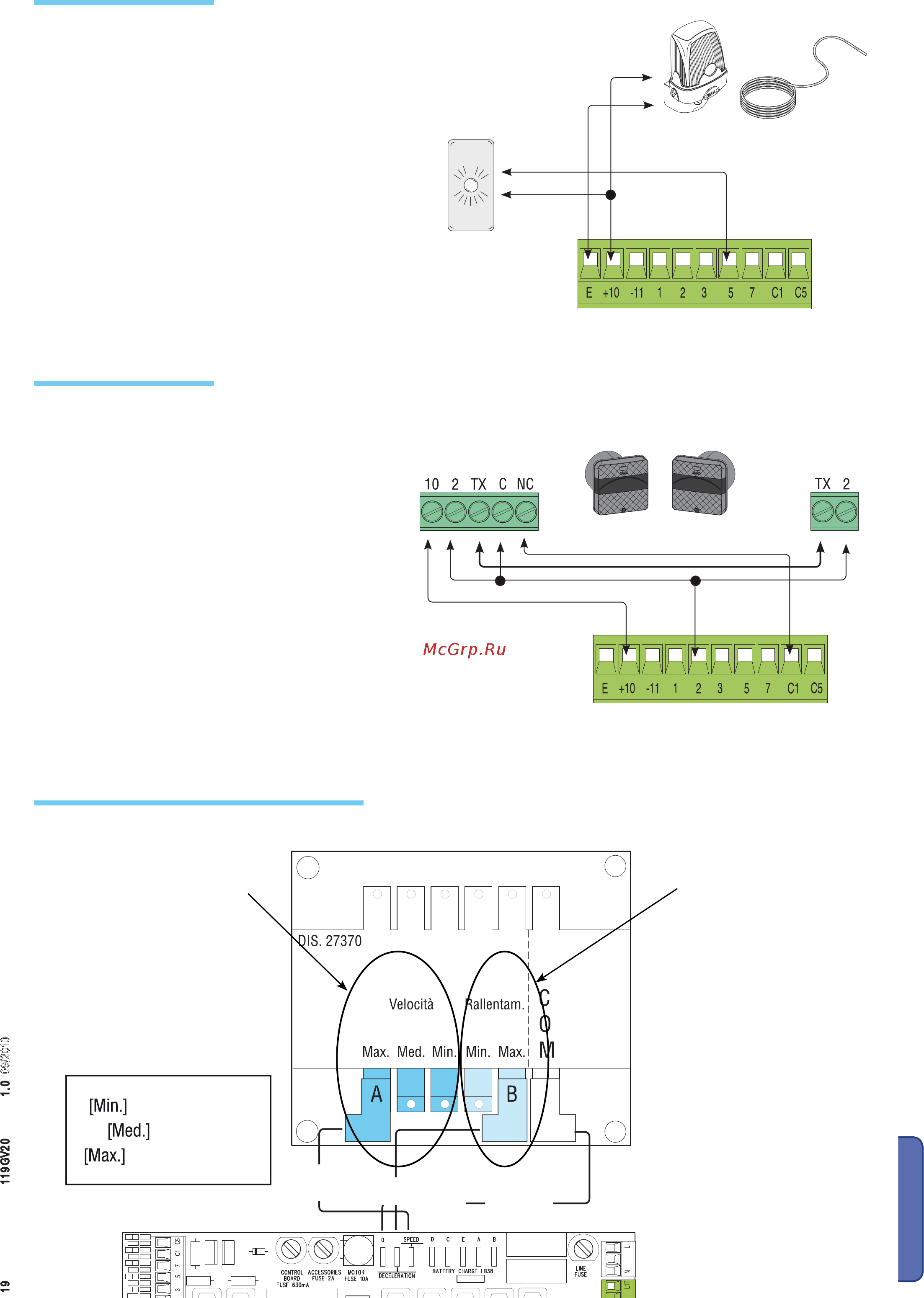

Выход для подключения устройств безопасности,
например фотоэлементов, для выполнения функции
«Открывание в режиме закрывания» (НЗ контакт).
При размыкании контактов в фазе закрывания
стрела полностью откроется.
Если контакты не используются установите
перемычку 2-C1.
.
Фотоэлементы DELTA S
Для регулировки скорости
открывания и закрывания,
переставьте клемму “A” в
одно из трех положений:
Min, Med или Max.
Для регулировки замедления
переставьте клемму “В” в одно
из двух положений: Min или Max.
.
Черный
Белый
Красный
Лампа-индикатор "Шлагбаум открыт" (24В – 3Вт макс.)
Выход активен при любом положении стрелы, кроме
положения “ Закрыто”.
Сигнальная лампа и/или дюралайт (24 В – 32 Вт макс.)
Мигают при движении стрелы.
= минимальный
= средний
= максимальный
Устройства сигнализации
Устройства безопасности
Регулировка скорости движения и замедления
